Les meilleures caméras thermiques haute température pour la surveillance industrielle

{{{sourceTextContent.subTitle}}}

La meilleure caméra thermique haute température n'est pas toujours le modèle offrant la plage de mesure de température la plus élevée. Pour la surveillance des processus dans les secteurs de la métallurgie, du verre, de la fonderie ou de la chimie du charbon, le modèle TN460U constitue clairement le point de départ idéal. Pour les enveloppes de chaudières, les ki

{{{sourceTextContent.description}}}

La meilleure caméra thermique haute température n'est pas toujours le modèle offrant la plage de mesure de température la plus élevée. Pour la surveillance des processus dans les secteurs de la métallurgie, du verre, de la fonderie ou de la chimie du charbon, le modèle TN460U constitue clairement le point de départ idéal. Pour les enveloppes de chaudières, les enveloppes de fours, les équipements pétrochimiques et les locaux techniques confinés, une autre caméra thermique fixe Raythink peut s'avérer plus adaptée.

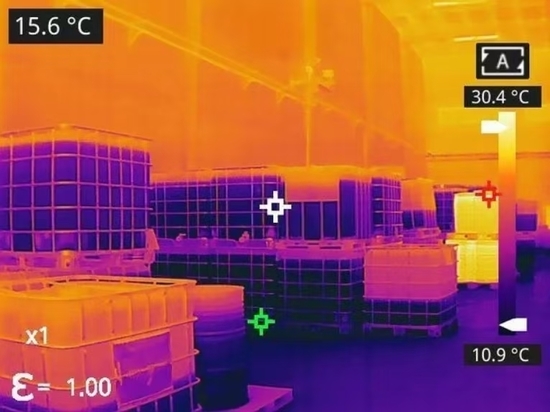

Surveillance des matériaux à haute température
La comparaison porte sur six caméras thermiques fixes Raythink : TN460U, AT31, AT61, TN430, TN220 et TN460.

Aperçu de la gamme de caméras thermiques haute température Raythink
Idéal pour Modèle Raythink recommandé Plage de température Pourquoi ce modèle est-il adapté ?
Surveillance de processus à très haute température TN460U 0 °C à 800 °C ; 600 °C à 2 000 °C Idéale pour la surveillance de fours, de matériaux chauds, de surfaces en fusion, de revêtements réfractaires et de procédés verriers
Surveillance thermique fixe haute résolution TN460 de -20 °C à 150 °C ; de 0 °C à 650 °C Caméra fixe compacte et à faible consommation, 640 x 512, pour les carters d’équipements, les chaudières, les surfaces de fours, les systèmes d’alimentation électrique et les tâches de vision industrielle
Surveillance à réponse rapide TN430 de -20 °C à 150 °C ; de 0 °C à 650 °C Résolution de 384 x 288 avec une fréquence d'images de 50 Hz pour la surveillance des températures de surface évoluant rapidement
Haute résolution avec mise au point motorisée AT61 : de -20 °C à 150 °C ; de 0 °C à 550 °C Résolution de 640 x 512 avec mise au point motorisée pour des distances cibles variables
Surveillance à réponse rapide avec mise au point motorisée AT31 : de -20 °C à 150 °C ; de 0 °C à 550 °C Résolution de 384 x 288 avec une fréquence d'images pouvant atteindre 50 Hz pour l'automatisation, la vision industrielle et l'inspection rapide des processus
Surveillance d'espaces confinés et d'équipements à courte distance TN220 : de -20 °C à 150 °C ; de 100 °C à 550 °C Caméra cubique compacte certifiée IP67 avec PoE, fixation magnétique, options de champ de vision large et intégration flexible au système
Surveillance des températures ultra-élevées : TN460U
Caméra thermique en ligne pour températures ultra-élevées TN460U
La caméra thermique pour températures ultra-élevées TN460U est conçue pour la surveillance continue des processus industriels à très haute température, notamment la surveillance des fours, la fabrication du verre, la métallurgie, la fonderie et les procédés chimiques du charbon.

Idéale pour : les ouvertures de fours, l’observation de matériaux en fusion, les surfaces de produits à haute température, la production de verre, la fonderie, les procédés chimiques du charbon et d’autres applications où la caméra dispose d’un trajet optique valide vers la surface chaude mesurée.

Généralement non recommandée pour : l'enveloppe des chaudières, l'isolation des tuyauteries, les équipements électriques ou les installations industrielles courantes où la surface mesurée est bien inférieure à 650 ℃.

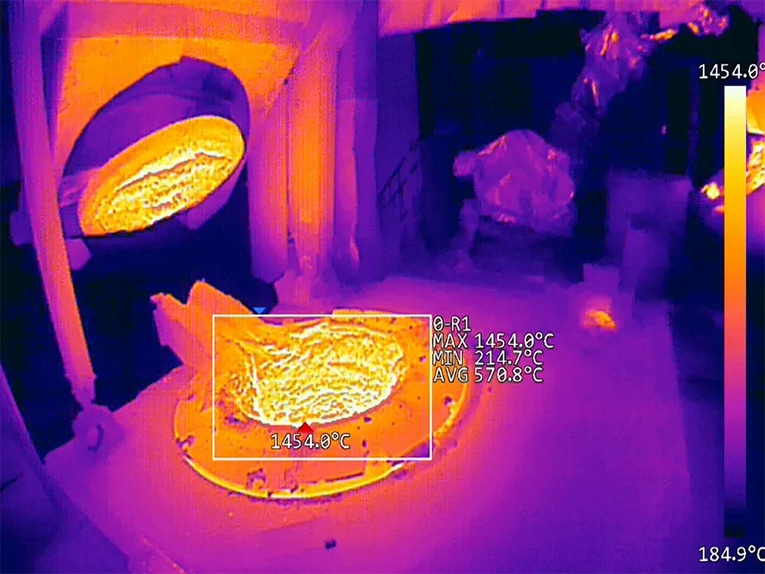

Thermographie passive pour la gestion de la température du bain d'étain et du four de recuit
Utilisez la TN460U lorsque la cible mesurée peut dépasser 650 ℃. Ses deux plages de mesure, de 0 °C à 800 °C et de 600 °C à 2 000 °C, conviennent à la surveillance directe des processus dans lesquels une caméra standard conçue pour 550 °C ou 650 °C serait saturée ou se trouverait en dehors de sa plage de mesure effective.

Dans un four ou une ligne de coulée, le détecteur de 640 x 512 pixels et la sortie image/température à 25 Hz aident les opérateurs à visualiser la répartition de la température plutôt qu’un point unique. Dans la production du verre, ce même champ de vision étendu permet de contrôler les fours, les zones de formage ou de recuit ; toutefois, les opérateurs doivent régler correctement l’émissivité et tenir compte des pertes de transmission optiques, car le verre peut émettre, réfléchir ou transmettre l’énergie infrarouge de manière différente selon les conditions du processus. La page « Industrie du verre » de Raythink présente les applications associées, telles que la surveillance de la température, le contrôle qualité, l’optimisation des procédés, la vérification de l’état des équipements, la détection des défauts et l’évaluation des pertes thermiques.

Le TN460U est utile en production car il permet d’obtenir plus qu’une simple mesure de température. Les opérateurs peuvent définir plusieurs points, lignes et zones sur l’embouchure d’un four, une section réfractaire, un flux de verre ou le parcours d’un produit chaud, puis appliquer des isothermes et des alarmes aux zones qui comptent. Les paramètres de correction pour la température réfléchie, la température ambiante, la transmissivité atmosphérique, l’émissivité et la distance sont utiles lorsque la surface mesurée est réfractaire, constituée de scories, d’un revêtement, de métal oxydé ou de verre.

Le TN460U prend également en charge les protocoles Modbus TCP, ONVIF et MQTT, ce qui permet d’intégrer les données de température dans les systèmes de surveillance ou de contrôle de l’usine. Des boîtiers optionnels à refroidissement par air ou par eau permettent de protéger la caméra lorsqu’elle est installée à proximité d’une source de chaleur rayonnante ou d’équipements environnants chauds.

Surveillance de surfaces fixes jusqu’à 650 ℃ : TN460 et TN430
De nombreuses installations à haute température n’ont pas besoin d’une caméra certifiée pour 2 000 °C à chaque point de mesure. Les enveloppes de chaudières, les enveloppes de fours, l’isolation des tuyauteries, les équipements périphériques des fours et les installations électriques nécessitent souvent une surveillance des surfaces externes à des températures inférieures à 650 °C. C’est pourquoi une caméra fixe de 650 °C peut tout à fait constituer le choix approprié pour les contrôles de déperditions thermiques dans l’industrie pétrochimique, les contrôles d’enveloppes de chaudières, la surveillance d’équipements électriques et la surveillance d’enveloppes de fours rotatifs. Dans tous ces cas, la caméra détecte les profils thermiques des surfaces externes et n’est pas conçue pour mesurer directement la flamme, la masse fondue ou la zone de réaction.

TN460 : Surveillance de surface haute résolution
Caméra thermique fixe TN460, caméra d’imagerie thermique fixe
La caméra thermique fixe TN460 convient aux installations qui nécessitent une résolution de 640 x 512 mais ne requièrent pas une plage de mesure allant jusqu’à 2 000 °C. Elle couvre les plages de -20 °C à 150 °C et de 0 °C à 650 °C, avec une fréquence de 25 Hz pour les images et les données de température.

Idéale pour : la surveillance de l’enveloppe des chaudières, la surveillance de l’enveloppe des fours rotatifs, les équipements périphériques des fours, la surveillance de la puissance, l’inspection des voies ferrées ou des machines, ainsi que les applications d’automatisation industrielle où les températures de surface ne dépassent pas 650 °C.

Le TN460 est conçu pour les surfaces solides où les détails thermiques sont importants : enveloppe de four rotatif, enveloppe de chaudière, tuyauterie isolée, équipement électrique ou zone chaude d’une chaîne de production. Sa résolution de 640 x 512 offre davantage de pixels de mesure pour détecter les zones chaudes localisées, tandis que la plage de 0 °C à 650 °C couvre de nombreuses surfaces industrielles externes. Cette même approche de surveillance des surfaces s’applique également à l’imagerie thermique infrarouge industrielle pour la surveillance des équipements autour des machines tournantes, des tuyauteries, des équipements électriques et des installations de production. Les paramètres de correction tiennent compte de l’émissivité, de la distance, de la température ambiante et des effets atmosphériques, tandis que la prise en charge des protocoles Modbus TCP, ONVIF et MQTT facilite le transfert des données de température vers les systèmes de l’usine.

TN430 : une surveillance compacte et plus rapide
Caméra thermique à montage fixe TN430, caméra d’imagerie thermique fixe
La caméra thermique à montage fixe TN430 est le choix pratique lorsque la fréquence d’images prime sur la résolution maximale. Elle offre une résolution infrarouge de 384 x 288, une fréquence d’images de 50 Hz et des plages de mesure comprises entre -20 °C et 150 °C ainsi qu’entre 0 °C et 650 °C.

Idéale pour : les équipements à mouvement rapide, la vision industrielle, les installations d’automatisation compactes, la surveillance des processus, l’inspection ferroviaire et la surveillance des équipements électriques.

La TN430 convient aux systèmes d’automatisation compacts et aux applications comportant des cibles en mouvement, où la vitesse du processus prime sur le niveau de détail maximal de l’image. Dans une cellule robotisée, un poste de vision industrielle, un point d’inspection ferroviaire ou une étape de production rapide, la fréquence de 50 Hz permet de capturer des changements qu’une caméra plus lente risquerait de lisser. Pour les installations de robots de béton projeté, la TN430 ne convient que si la surface mesurée reste en dessous de 650 °C et si l’optique peut être protégée de la poussière, des rebonds, des projections et des vibrations. Si la surface projetée ou la zone réfractaire peut dépasser 650 °C, la TN460U constitue le choix le plus sûr.

Surveillance à mise au point motorisée jusqu’à 550 °C : AT61 et AT31
Les modèles AT61 et AT31 conviennent aux installations où la distance de la cible peut varier ou où la mise au point manuelle serait difficile après l’installation. Les utilisations typiques comprennent les bancs d’essai, l’observation de l’intérieur de chambres, l’automatisation industrielle, les équipements pétrochimiques et la surveillance de la puissance lorsque la surface mesurée reste en dessous de 550 ℃.

Caméra thermique à mise au point motorisée AT61
AT61 : une résolution supérieure pour les scènes à distance variable
La caméra thermique à mise au point motorisée AT61 est une caméra thermique en ligne de 640 x 512 pixels, avec des plages de mesure allant de -20 °C à 150 °C et de 0 °C à 550 °C. Son principal avantage réside dans sa mise au point motorisée, particulièrement utile lorsque la caméra doit observer des cibles situées à différentes profondeurs ou lorsque la mise au point manuelle s’avère peu pratique après l’installation.

Idéale pour : la surveillance des usines pétrochimiques, la surveillance des installations électriques, la recherche et l’automatisation industrielle, les bancs d’essai, l’observation de l’intérieur de chambres et les installations où la flexibilité de mise au point est essentielle.

L’AT61 convient aux scènes à moins de 550 °C où la mise au point motorisée est un atout. Le modèle TN460 est plus adapté lorsque l’installation nécessite une plage de mesure allant jusqu’à 650 °C, la prise en charge de Modbus TCP/MQTT ou une caméra fixe de type réseau plus compacte. La TN460U est recommandée lorsque la surface mesurée peut dépasser 650 °C.

L’AT61 permet de garder visibles les petites zones chaudes même lorsque la distance d’observation varie. Un banc d’essai, une armoire électrique, une zone d’équipements pétrochimiques ou une installation adjacente à une chambre ne placent pas toujours la cible à la même profondeur de champ. La mise au point motorisée aide les opérateurs à ajuster l’image après l’installation, tandis que la résolution de 640 x 512 et les outils de mesure par point, ligne ou zone permettent des contrôles de température détaillés sur l’ensemble de la scène.

Configuration de test de la caméra thermique AT61 à mise au point motorisée affichant plusieurs petites cibles chauffées
AT31 : une réponse plus rapide pour l’automatisation
La caméra thermique à mise au point motorisée AT31 est la version axée sur la vitesse de l’AT61. Elle utilise un détecteur de 384 x 288, prend en charge une sortie d’image et de température allant jusqu’à 50 Hz, et couvre des plages de -20 ℃ à 150 ℃ et de 0 ℃ à 550 ℃.

Idéale pour : l’automatisation industrielle, la vision industrielle, l’électronique, les équipements de test, les changements rapides de processus et les cibles en mouvement pour lesquelles la mise au point motorisée est utile.

L’AT31 est plus adaptée à l’automatisation rapide lorsque la température de la surface du processus reste inférieure à 550 °C et qu’une réponse à 50 Hz est plus importante que le niveau de détail d’une image de 640 x 512. Les tests thermiques électroniques, les contrôles de température par vision industrielle, les dispositifs mobiles et les cellules de travail robotisées peuvent bénéficier de cette sortie plus rapide. Pour les travaux de béton projeté ou de réparation de matériaux réfractaires à une température inférieure à 550 °C, l’AT31 peut s’avérer utile si l’installation nécessite une mise au point motorisée, mais que le trajet optique doit tout de même être protégé, purgé ou nettoyé.

Espaces confinés et surveillance à courte distance : TN220
La caméra thermographique cubique TN220 est l’option la plus compacte de cette gamme de produits. Elle utilise un détecteur de 256 x 192 pixels, prend en charge une fréquence d'images réglable de 1 à 25 Hz et offre des plages de mesure allant de -20 °C à 150 °C et de 100 °C à 550 °C.

Caméra thermographique cubique TN220
Idéale pour : les salles de machines, les installations de stockage de batteries au lithium, les équipements industriels compacts, les centres de données, l’intérieur des armoires, la surveillance à courte distance et les sites où l’espace d’installation est limité.

Utilisez la TN220 lorsque la compacité et la durabilité priment sur la résolution ou la couverture à longue distance. Elle n’est pas adaptée à la mesure directe de fours ou de surfaces en fusion. Son atout réside dans sa flexibilité d’installation : indice de protection IP67, alimentation PoE, options de montage magnétique, mural ou sur trépied, large choix de champs de vision, stockage intégré, entrées/sorties d’alarme, RS485, Modbus TCP/RTU, MQTT, ONVIF et prise en charge du SDK. Pour la surveillance compacte d’équipements à l’intérieur ou à proximité d’une chambre à une température inférieure à 550 °C, la TN220 offre des performances optimales lorsque les conditions de chaleur, d’accès et de montage sont maîtrisées.

Raccourcis pour la sélection de produits
Pour une présélection rapide, commencez par la température de surface mesurée, puis affinez votre choix en fonction des conditions d’installation. Pour une liste de contrôle technique plus approfondie, le guide Raythink sur le choix d’une caméra thermique haute température couvre la plage d’étalonnage, la bande spectrale, l’émissivité, le refroidissement du boîtier, l’objectif/le champ de vision et l’intégration PLC/SCADA.

Si la température de la surface mesurée peut dépasser 650 °C, commencez par le modèle TN460U.
Si la température de la surface est inférieure à 650 °C et que vous avez besoin d’une résolution de 640 x 512, comparez le modèle TN460.
Si la température de la surface est inférieure à 650 ℃ et que la vitesse est un critère important, comparez le modèle TN430.
Si la température de la surface est inférieure à 550 ℃ et que la mise au point motorisée est un critère important, comparez les modèles AT61 ou AT31.
Si l’installation est exiguë, à courte distance ou soumise à des contraintes budgétaires, comparez le modèle TN220.
Une fois la plage de température clairement définie, vérifiez la distance de travail, le champ de vision (FOV), la méthode de mise au point, le boîtier, la conception du système de refroidissement ou de purge, l’accès pour le montage et le protocole de communication. Ces détails déterminent quel produit peut être installé et entretenu de manière fiable.

Vérifications finales sur site avant la sélection du modèle
Avant de prendre votre décision d’achat, vérifiez les détails que les tableaux de produits ne permettent pas de déterminer :

Surface mesurée : le nom d’un four, d’un four de cuisson ou d’un gazéificateur ne permet pas de savoir si la caméra doit couvrir une plage allant jusqu’à 2 000 °C. Vérifiez si la caméra doit observer directement la surface du processus ou surveiller une enveloppe, une paroi, une conduite ou la surface d’un équipement plus froide.
Vitesse du processus : pour les zones robotisées, les cibles en mouvement et les variations rapides de température, la fréquence d’images peut s’avérer plus importante que la résolution maximale du détecteur.
Protection de l’installation : la poussière, la vapeur, les scories, l’eau, les vibrations, les gaz corrosifs et la chaleur rayonnante ont une incidence sur le boîtier, le refroidissement, le blindage, la purge d’air et le plan de nettoyage.
Validation de la fenêtre : les projets de nitruration au plasma et de chambres RF nécessitent des fenêtres infrarouges validées. Une fenêtre de visualisation en lumière visible ne garantit pas le bon fonctionnement de la mesure thermique.
Essai de réception : les métaux à haute température, les oxydes, les matériaux réfractaires, les scories, les revêtements et le verre peuvent émettre un rayonnement infrarouge de manière très différente. Les données d’émissivité à haute température du NIST pour les métaux et les oxydes montrent pourquoi l’état de surface peut modifier la mesure. Pour les essais de réception, la norme ASTM E1256 est utile car elle couvre des aspects de performance tels que la précision d’étalonnage, la répétabilité, le champ de vision, le temps de réponse, le temps de préchauffage, la stabilité à long terme, la gamme spectrale et le NETD.
Recommandation finale
Optez pour le modèle TN460U lorsque la caméra doit mesurer directement les ouvertures de fours, les matériaux en fusion, les surfaces de produits chauds, les processus verriers ou d’autres cibles de processus comprises entre 0 °C et 2 000 °C.

Pour la surveillance de surfaces externes, commencez par vérifier ce que la caméra va réellement voir : une coque, un tuyau, l’enveloppe d’une chaudière, la surface d’un four ou une armoire compacte.

FAQ
Quelle plage de température une caméra thermique haute température doit-elle couvrir ?
La plage requise dépend de la surface mesurée, et non de la température nominale du four ou du four de cuisson. L’observation directe de matériaux en fusion, de matériaux réfractaires ou de surfaces de produits à haute température peut nécessiter une caméra de la classe 2 000 °C. Les enveloppes, les tuyaux, les isolants, les équipements électriques et de nombreux éléments environnants restent souvent dans une plage comprise entre 550 °C et 650 °C.

Une seule caméra peut-elle surveiller à la fois le processus à l’intérieur du four et l’enveloppe externe ?
Parfois, mais pas systématiquement. La mesure directe du processus à l’intérieur du four peut nécessiter une plage de 2 000 °C, tandis que la température de l’enveloppe externe peut se situer entre 550 °C et 650 °C. Une seule caméra ne peut convenir que si la plage de température, le champ de vision, le trajet optique et la protection de l’installation sont adaptés aux deux tâches de mesure.

Une caméra thermique fixe est-elle plus adaptée qu’une caméra thermique portable pour la surveillance industrielle ?
Pour une surveillance continue, oui. Une caméra thermique fixe peut surveiller la même zone à chaque poste, appliquer des règles d’alarme, enregistrer les tendances et envoyer les données de température aux systèmes de l’usine. Une caméra thermique portable est plus adaptée à l’inspection manuelle, au dépannage ou à la vérification d’une zone chaude signalée.

Une caméra thermique peut-elle effectuer des mesures à travers la vitre d’un four, d’une chambre de nitruration au plasma ou d’une chambre RF ?
Uniquement si la fenêtre d’observation est adaptée à la bande infrarouge de la caméra et si la configuration de mesure est validée. Le matériau de la fenêtre, son revêtement, son épaisseur, son angle, sa propreté, l’atmosphère de la chambre, l’environnement RF et l’émissivité de la cible peuvent tous affecter la mesure. Une fenêtre d’observation standard pour la lumière visible ne garantit pas que la mesure infrarouge fonctionnera.

Quelles informations sur le site sont nécessaires avant la sélection finale du modèle ?
Indiquez la température normale et la température maximale de la cible, le matériau de la surface mesurée, la taille de la cible, la distance de travail, le champ de vision requis, la température ambiante, la présence de poussière ou de vapeur, la conception de la fenêtre ou de l’œilleton, les contraintes de montage, la logique d’alarme et le protocole requis. Ces informations permettent d’affiner le choix du produit avant un test sur site.
