modem radio sans fil 433/868/915MHz
{{{sourceTextContent.subTitle}}}
L'accent est mis sur les fonctions avancées : Commandes OTA, E/S à distance, Réveil par radio, Écouter avant de parler
{{{sourceTextContent.description}}}
Le module RCQ5-XXX de RadioControlli n'est pas seulement un modem radio basse consommation, mais une plateforme complète intégrant des fonctionnalités avancées qui la rendent idéale pour les applications d'automatisation, de contrôle à distance et d'IoT industriel. Basé sur la puce CC1312R de Texas Instruments, il offre une combinaison de hautes performances, de faible consommation d'énergie et de gestion robuste des canaux. Examinons de plus près les caractéristiques qui le distinguent sur le marché.
1. Commande OTA : Contrôle et surveillance sans fil des E/S
La fonction de commande OTA (Over The Air) vous permet de gérer jusqu'à 4 entrées et 4 sorties numériques à la fois localement et à distance, simplement par le biais de commandes AT envoyées par voie hertzienne.
- Réglage des sorties à distance : Avec la commande AT+OTA_OUTx=1, par exemple, vous pouvez mettre la sortie OUT1 du dispositif distant au niveau haut, sans qu'aucun câblage physique ne soit nécessaire.
- Lecture des entrées à distance : La commande AT+OTA_RDINx= ? permet de vérifier instantanément l'état des entrées numériques d'un appareil distant.
Avantages pratiques :
1) Simplifie la mise en œuvre des systèmes de contrôle et de surveillance à distance.
2) Réduit les coûts d'installation et de maintenance en éliminant le besoin de câblage entre les points de contrôle.
2. Fonction d'alarme : Notification immédiate des événements critiques
La fonction d'alarme est conçue pour les applications où la rapidité est cruciale (sécurité, surveillance de l'environnement, automatisation industrielle).
Comment cela fonctionne-t-il ? Lorsque l'une des entrées numériques (DIN0÷DIN3) change d'état, le module envoie automatiquement un message d'alarme via UART au dispositif distant :
Alarm_0_1 → entrée commutée au niveau haut
Alarm_0_0 → retour de l'entrée au niveau bas
Applications typiques :
1) Alertes d'ouverture/fermeture de porte, détection de défaut, alarmes techniques.
2) Surveillance des capteurs environnementaux (par exemple, niveau d'eau, température, présence).

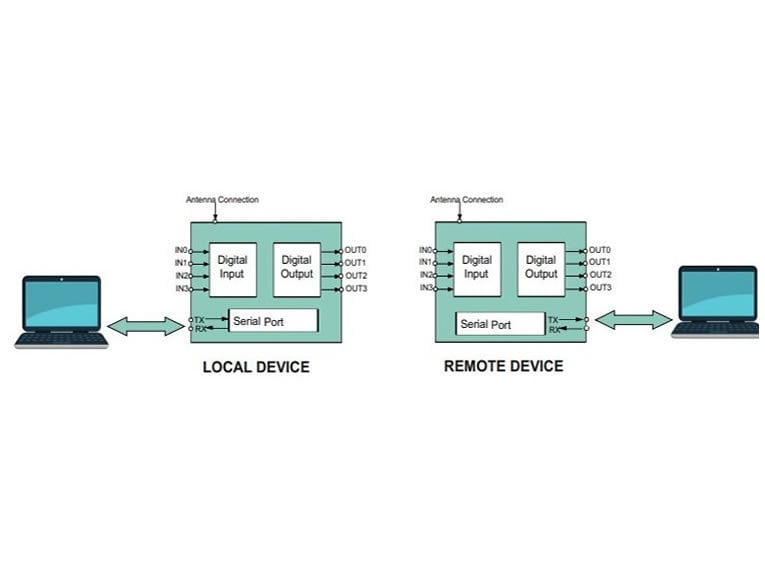

3. E/S à distance et miroir numérique : Synchronisation bidirectionnelle
La fonction E/S à distance vous permet de mettre en miroir l'état des entrées numériques d'une station avec les sorties numériques d'une station distante, et vice versa.
Activation via AT+RemoteIO=1
Synchronisation instantanée : Tout changement d'état sur une entrée numérique de la station A est immédiatement répercuté sur la sortie correspondante de la station B, et vice versa.
Exemple pratique :
Dans un système d'automatisation, le fait d'appuyer sur un bouton d'une machine peut activer un relais sur une machine distante, sans délai ni câblage.
Idéal pour les systèmes de contrôle distribués, l'automatisation de l'éclairage, les portails, les pompes, etc.
Avantages concurrentiels
1) Flexibilité : Toutes les fonctions sont configurables par commande AT, à la fois localement et à distance.
2) Sécurité : Les notifications d'alarme sont immédiates et fiables.
3) Efficacité : La mise en miroir numérique élimine le besoin d'une logique complexe et réduit la latence opérationnelle.
4) Évolutivité : Plusieurs modules peuvent être gérés en réseau, ce qui permet de mettre en place des systèmes de contrôle distribués.
L'accent est mis sur les caractéristiques à faible consommation d'énergie : WOR (Wake-On-Radio)
L'un des points forts du RC-RCQ5-XXX est sa gestion intelligente de l'énergie, essentielle pour les appareils alimentés par batterie ou les environnements où la continuité opérationnelle est cruciale.
Mode nœud basse consommation (LpNode) :
AT+LpNode : Active le mode basse consommation. Lorsqu'il est activé, le module ajoute un préambule plus long aux paquets transmis, ce qui permet au récepteur de se "réveiller" uniquement lorsque cela est nécessaire.
AT+WOR_Duration : Permet de configurer la fréquence de réveil du récepteur, en choisissant entre des intervalles de 1000 ms, 500 ms, 250 ms et 125 ms.
Cette architecture réduit considérablement la consommation moyenne tout en maintenant la capacité de recevoir des données rapidement. WOR est particulièrement efficace dans les systèmes de capteurs sans fil, les compteurs intelligents et les applications où la durée de vie de la batterie est critique.
Focus sur l'UART basse consommation (LpUART)
AT+LpUart : Active le mode UART basse consommation, maintenant la réception des données même lorsque le microcontrôleur est en mode veille.
Géré par une broche dédiée (LP_UART_EN) : L'UART n'est activé qu'en cas de besoin, avec une consommation minimale en mode veille.
Focus sur la technologie LBT (Listen Before Talk)
Pour garantir des communications robustes et fiables dans les environnements encombrés, le RC-RCQ5-XXX met en œuvre la technique LBT :
Qu'est-ce que la technique LBT ?
La fonction Listen Before Talk (LBT) permet au module d'écouter le canal radio avant de transmettre. Si le canal est libre, la transmission a lieu ; s'il est occupé, le module attend et réessaie en fonction des paramètres configurables.
Paramètres configurables (AT+LBTP) :
Seuil RSSI : Niveau de puissance en dessous duquel le canal est considéré comme libre (par exemple, -60 dBm).
Nombre de tentatives : Nombre de tentatives de transmission si le canal est occupé.
Random delay (délai aléatoire) : Intervalle d'attente aléatoire entre les tentatives afin de réduire la probabilité de collision.
Offset (décalage) : Permet de définir une fenêtre temporelle personnalisée pour le backoff.
LBT est basé sur un mécanisme similaire à CSMA/CD (Carrier Sense Multiple Access with Collision Detection), connu dans les réseaux Ethernet mais adapté au sans fil. Cette approche réduit les collisions, améliore l'efficacité du canal et garantit la coexistence avec d'autres appareils RF.
Conclusion
Les fonctions OTA, d'alarme, d'E/S à distance et de mise en miroir du RCQ5-XXX font passer la communication sans fil au niveau supérieur, offrant contrôle, réactivité et flexibilité dans tous les scénarios d'application. En outre, la gestion avancée de la faible consommation grâce à WOR et LpUART, et la technique LBT qui garantit des transmissions fiables même dans les environnements radio encombrés, en font un produit idéal pour les applications IoT, industrielles et d'automatisation où l'efficacité énergétique et la fiabilité sont des exigences fondamentales.
