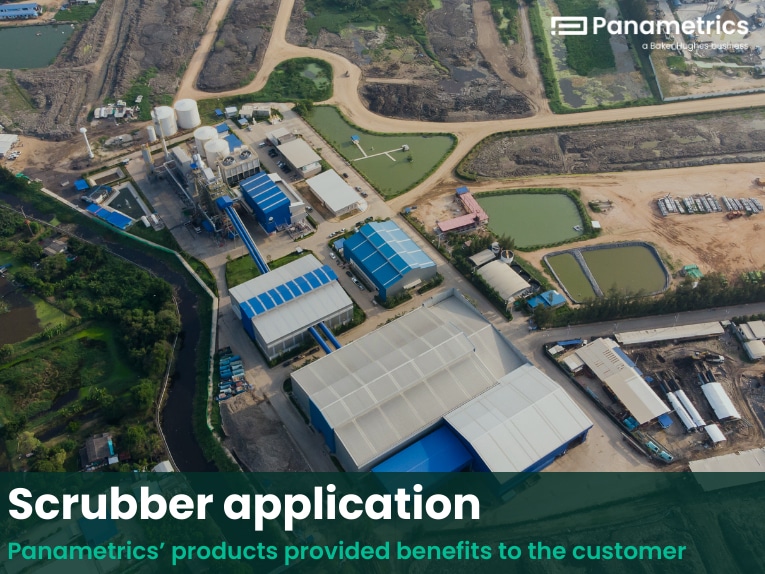

Application de l'épurateur

{{{sourceTextContent.subTitle}}}

Les produits de Panametrics ont apporté des avantages au client

{{{sourceTextContent.description}}}

Résumé
Ce client fournit du chauffage urbain et de l'électricité à la région de Sønderborg.
L'usine traite environ 70 000 tonnes de déchets par an. Pour l'une de ses applications de traitement des déchets, un compteur MAG est tombé en panne en l'espace de six mois
de déchets, un compteur MAG est tombé en panne en l'espace de 6 mois et a été remplacé avec succès par un Aquatrans AT600 de Panametrics
par un Panametrics Aquatrans AT600.

Application
Il s'agit d'une centrale de "cogénération" qui fonctionne à la fois avec des déchets et du gaz naturel.
La cogénération se compose essentiellement de deux unités : une usine d'incinération des déchets où l'énergie des déchets est convertie en électricité
l'énergie des déchets est convertie en électricité et en chauffage urbain, et une
turbine à gaz qui produit de l'électricité et du chauffage urbain à partir de gaz naturel provenant des zones d'extraction de gaz dans le pays
gaz naturel provenant des zones d'extraction de gaz de la mer du Nord.
Historiquement, l'incinération des déchets a été développée comme une méthode de réduction de la quantité de déchets qui sont ou devraient être mis en décharge
quantité de déchets qui sont ou devraient être mis en décharge. Après le processus d'incinération, le
poids des déchets est réduit d'environ 21 % et leur volume n'est plus que d'environ 6 %
6% du volume d'origine.
La centrale de cogénération a récemment été
avec une centrale géothermique et un four de gazéification
Four de gazéification. La photo de droite
montre la canalisation reliant la centrale géothermique
à la centrale de cogénération existante.
La centrale géothermique utilise de l'eau d'une température de 48°C provenant d'une profondeur de 1200m
d'une température de 48°C à une profondeur de 1200m.
Des pompes à chaleur sont utilisées pour extraire l'énergie de
l'énergie de cette eau pour le chauffage urbain. La centrale géothermique
l'installation géothermique est combinée aux pompes à chaleur et produit de l'eau chauffée pour le réseau de chauffage urbain
réseau de chauffage urbain. L'usine de gazéification brûle les granulés de bois gazéifiés, puis
chauffe également l'eau du réseau. En d'autres termes, les deux installations ne sont reliées que par le réseau de chauffage urbain
Avantages :
- Facile à installer
- Non affecté par les contaminants
- Sortie 4-20 mA
Note d'application
Application de l'épurateur
réseau de chauffage urbain. Un Panametrics AquaTrans AT600 a été fourni pour contrôler les
panametrics AquaTrans AT600 a été fourni pour contrôler les pompes à chaleur.
Le four de gazéification fonctionne à la biomasse. Les granulés de bois sont
les granulés de bois sont chauffés à une température où ils libèrent leur gaz. Comme nous l'avons
comme indiqué ci-dessus, toute l'énergie utilisée pour le chauffage de l'eau
l'eau.
Les gaz de combustion provenant de la combustion des déchets sont purifiés par
un épurateur qui "parfume" les fumées pour en extraire les composants acides et les métaux lourds, ainsi que le SO2 et les dioxines
et les métaux lourds, ainsi que le SO2 et la dioxine. L'eau de lavage
de ce laveur est purifiée dans la station d'épuration de l'usine
de l'usine.
Défi
Au départ, un compteur MAG a été installé sur l'eau provenant de l'épurateur
de l'épurateur. Au bout de six mois, il a cessé de fonctionner.
L'installation a été réalisée à l'aide d'une télécommande électronique sur le mur
sur le mur, et lorsque l'électricien a effectué un contrôle sur place, rien n'est apparu sur l'écran
rien n'apparaissait sur l'écran. En ouvrant l'écran, de l'eau est sortie de l'électronique,
de l'eau sortait de l'électronique.
L'électricien a découvert que les glandes entourant les électrodes des compteurs MAG étaient gravées et que de l'eau avait pénétré dans l'appareil
MAG étaient gravés et que de l'eau avait pénétré dans le boîtier entourant le
l'eau s'était infiltrée dans le boîtier du compteur MAG, puis dans le
câble reliant le compteur MAG à l'afficheur à distance, et a finalement
finalement détruit à la fois le compteur MAG et l'unité électronique
électronique sur le mur. L'eau provenant de l'épurateur est acide et
acide et contaminée par des particules provenant des gaz de combustion.
Solution
Pour les pompes à chaleur, l'eau circule à haute température (>140°C),
le client a demandé à ce que la mesure soit effectuée
sans arrêt du processus. Des conduites en plastique ont été installées à l'emplacement des anciens compteurs MAG
mAG, un compteur Panametrics AquaTrans AT600 a remplacé le compteur MAG et n'a pas eu de problème
AT600 de Panametrics a remplacé le compteur MAG et n'a pas eu de problèmes depuis
depuis lors.
Spécifications (OPT)
- Les Aquatrans AT600 avec des transducteurs de haute température ont été utilisés avec succès pour les conduites d'eau des pompes à chaleur
ont été utilisés avec succès pour les conduites d'eau des pompes à chaleur
- Pompes à chaleur : de 100°C à 150°C (212°F à 302°F)
Eau de l'épurateur : 30°C (86°F)
- Pompes à chaleur : DN400 (16")
Eau de l'épurateur : DN50 (2")
