Transmetteur ultrasonique de débit de liquide Panametrics

{{{sourceTextContent.subTitle}}}

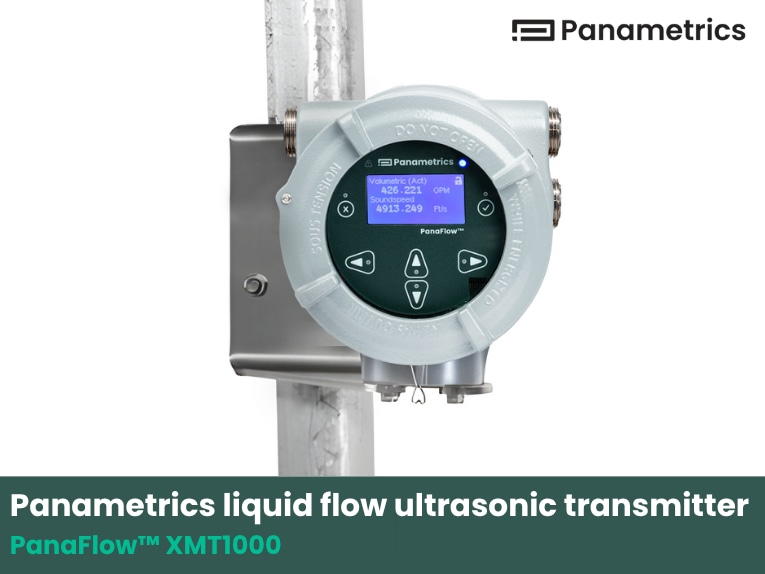

PanaFlow™ XMT1000

{{{sourceTextContent.description}}}

Le XMT1000 est un nouveau transmetteur de débit à ultrasons économique qui s'appuie sur l'expertise de Panametrics en matière de débit et sur les années de performances fiables de son prédécesseur, le XMT868i. Il offre une capacité de mesure de débit de pointe dans un transmetteur robuste, monté localement ou à distance, certifié pour une utilisation en zone dangereuse. Il apporte un nouveau niveau de performance avec une précision améliorée, des entrées et sorties configurables et de multiples transducteurs ultrasoniques
et sorties configurables, et de multiples options de trajectoires de transducteurs ultrasoniques.

Mesures de débit de liquide pour une large gamme d'applications

Liquides hydrocarbures
Pétrole brut
Huile de lubrification
Carburant diesel
Solvants
Gaz naturel liquéfié (GNL)
Eau et eaux usées
Eau distillée
Eau chaude/réfrigérée
Produits chimiques
Boissons
Mesure de débit non intrusive, fiable et précise
Le PanaFlow XMT1000 est issu d'une longue lignée de débitmètres à ultrasons éprouvés de Panametrics. Il partage tous les avantages de la mesure de débit par ultrasons : pas de pièces mobiles à user, pas de filtres ou de crépines, pas de maintenance nécessaire, pas de perte de charge, pas de dérive ni d'étalonnage périodique nécessaire.

Son processeur de signal numérique (DSP) embarqué fournit des routines propriétaires de codage de signal numérique et de détection de corrélation, un ajustement automatique aux propriétés changeantes du fluide et un logiciel d'exploitation à configuration dynamique pour simplifier la programmation.

Le XMT1000 offre :

Une précision améliorée de 0,3 % de la lecture
Fonctionnement à une, deux ou trois voies
Quatre entrées/sorties configurables pour une communication analogique ou numérique
Convient à une large gamme de tailles et de matériaux de tuyaux
Configuration SIL disponible
Capacité de programmation améliorée

Le XMT1000 est doté d'un clavier magnétique à six boutons qui permet de programmer et de vérifier les diagnostics en toute sécurité dans les zones dangereuses (classées). Il n'est pas nécessaire d'ouvrir le boîtier pour utiliser un PC afin de programmer, ce qui élimine les coûts et le temps associés à l'obtention d'un permis de travail à chaud, et il n'est pas nécessaire d'utiliser un programmateur portatif supplémentaire. Il suffit de toucher la vitre du XMT1000 avec la baguette magnétique pour modifier n'importe quel paramètre.
Si vous préférez l'interface PC, le PanaFlow XMT1000 est livré en standard avec une connectivité MODBUS RS485, offrant un accès complet aux diagnostics et à la programmation du compteur à l'aide du logiciel PanaView Plus. PanaView Plus permet également d'enregistrer en continu jusqu'à 10 000 points avec 26 paramètres enregistrés par point.

Les options multicanaux et multivoies réduisent les coûts et améliorent les performances
Le XMT1000 peut être configuré comme un compteur à une, deux ou trois voies pour une plus grande souplesse de mesure. Il offre également une, deux ou trois voies de transduction ultrasonique. Une seule voie peut fournir une mesure de débit rentable, tandis que des voies multiples améliorent la précision et la répétabilité de la mesure de débit et ajoutent de la redondance.

S'adapte automatiquement aux changements de propriétés du fluide
Standard dans tous les transmetteurs PanaFlow XMT1000, notre fonction unique Automatic Tracking Window™ (ATW™) garantit des mesures de débit précises, même lorsque les propriétés du fluide sont inconnues ou changeantes. L'ATW balaie dynamiquement la fenêtre du récepteur chaque fois que la vitesse du son du fluide change. Cette puissante fonction vous permet de mesurer le débit lorsque la vitesse du son du fluide est inconnue ou change.

Le transmetteur de débit PanaFlow XMT1000 utilise la technique de mesure du débit par temps de transit

La méthode de mesure du débit par temps de transit utilise deux transducteurs qui servent à la fois de générateurs et de récepteurs de signaux ultrasoniques. Lorsqu'ils sont montés sur une conduite, ils sont en communication acoustique l'un avec l'autre. En fonctionnement, chaque transducteur fonctionne comme un émetteur, générant un certain nombre d'impulsions acoustiques, puis comme un récepteur pour un nombre identique d'impulsions. L'intervalle de temps entre l'émission et la réception des signaux ultrasoniques est mesuré dans les deux directions. Lorsque le liquide ne s'écoule pas dans la canalisation, le temps de transit en aval est égal au temps de transit en amont. Lorsque le liquide s'écoule, le temps de transit en aval est inférieur au temps de transit en amont. La différence entre les temps de transit aval et amont est proportionnelle à la vitesse du liquide qui s'écoule, et son signe indique le sens de l'écoulement.

Transducteurs en contact avec l'eau
Le XMT1000 peut être utilisé avec une variété de systèmes en contact avec le liquide, y compris le système PanaFlow. Le système PanaFlow offre une solution de débitmètre entièrement intégrée qui comprend l'électronique XMT1000, la cellule d'écoulement et les transducteurs, ce qui simplifie l'installation.
Le PanaFlow XMT1000 peut être utilisé avec d'autres systèmes PanaFlow ou peut être configuré comme une solution de mesure personnalisée avec des transducteurs en contact avec le fluide pour répondre aux besoins d'applications spécifiques.
