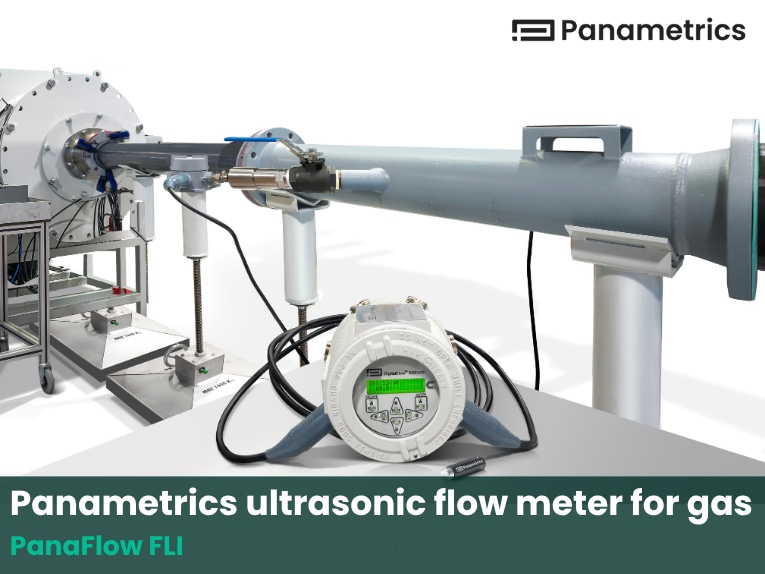

Débitmètre à ultrasons Panametrics pour le gaz
{{{sourceTextContent.subTitle}}}
PanaFlow FLI
{{{sourceTextContent.description}}}
Le PanaFlow FLI est un système de mesure de débit par ultrasons robuste et fiable pour la surveillance d'un large éventail de débits de gaz dans des conditions difficiles. Le PanaFlow FLI est disponible en version cellule d'écoulement (spoolpiece) ou en version buse seule, ce qui lui confère une grande souplesse pour répondre à vos besoins existants ou nouveaux en matière de débit.
Exemples d'applications
- Gaz combustible
- Gaz naturel
- Gaz d'évent
- Gaz résiduaire
- Gaz de schiste
- Gaz de filon de charbon
- Récupération de vapeur
- Biogaz
- Gaz de torche
- Vapeur
Caractéristiques et avantages
- Technologie ultrasonique fiable, sans dérive des mesures ni nécessité d'étalonnage périodique.
- Aucune restriction dans la conduite ne génère de perte de pression.
- Large plage de mesure de 0 à 100 m/s (328 ft/s) dans tous les scénarios de processus.
- Transducteurs de gaz en titane Panametrics robustes et éprouvés sur le terrain ; d'autres matériaux sont disponibles en fonction de la composition du flux.
- Nouveau mécanisme d'insertion compact pour un fonctionnement continu 24 heures sur 24 et 7 jours sur 7 et un accès au transducteur.
- Diagnostics avancés pour comprendre et suivre l'état et la stabilité du procédé.
Mesure du débit par temps de transit
Dans cette méthode, deux transducteurs servent à la fois de générateurs et de récepteurs de signaux ultrasoniques. Ils sont en communication acoustique l'un avec l'autre, ce qui signifie que le second transducteur peut recevoir les signaux ultrasoniques transmis par le premier transducteur et vice versa.
En fonctionnement, chaque transducteur fonctionne comme un émetteur, générant un certain nombre d'impulsions acoustiques, puis comme un récepteur pour un nombre identique d'impulsions. L'intervalle de temps entre l'émission et la réception des signaux ultrasoniques est mesuré dans les deux directions. Lorsque le gaz ne circule pas dans la canalisation, le temps de transit en aval est égal au temps de transit en amont. Toutefois, lorsque le gaz s'écoule, le temps de transit en aval est inférieur au temps de transit en amont. La différence entre les temps de transit en aval et en amont est proportionnelle à la vitesse du gaz qui s'écoule, et son signe indique le sens de l'écoulement.
La meilleure technologie pour les gaz difficiles
La mesure du débit par ultrasons est indépendante des propriétés du gaz et n'interfère en aucune façon avec le flux. Tous les transducteurs ultrasoniques métalliques installés dans la conduite envoient des impulsions sonores en amont et en aval à travers le gaz. Les transmetteurs à ultrasons Panametrics utilisent un traitement avancé du signal et une détection de corrélation pour calculer le débit dans des conditions difficiles telles qu'un écoulement instable ou même bidirectionnel, une pression pulsée, une composition et une température variables, un environnement hostile et des écoulements extrêmes et variés.
