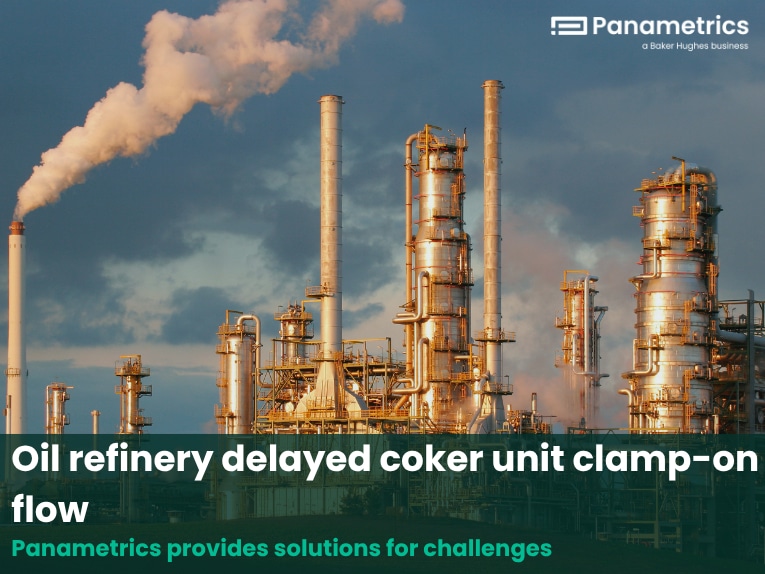

Unité de cokéfaction retardée d'une raffinerie de pétrole - flux clamp-on

{{{sourceTextContent.subTitle}}}

Panametrics propose des solutions pour relever les défis

{{{sourceTextContent.description}}}

Résumé
Une raffinerie de pétrole en Turquie avait besoin de revalider les débitmètres en ligne dans l'unité de cokéfaction retardée sur les lignes d'alimentation froide/chaude
dans l'unité de cokéfaction retardée sur les lignes d'alimentation froide/chaude. La raffinerie utilise actuellement un transmetteur Panametrics
XMT868i avec des transducteurs BWT, installé depuis cinq ans.
Avant la validation avec un débitmètre portable TransPort PT878 équipé de transducteurs C-ET,
le client envisageait de mesurer le niveau des réservoirs de stockage et d'effectuer un
calcul du bilan massique. Le client avait des difficultés à réconcilier les chiffres,
car la différence était trop importante par rapport aux relevés du débitmètre.
Application
Unité de cokéfaction retardée d'une raffinerie, ligne d'alimentation principale chaude/froide à haute viscosité et densité.
Taille de la conduite : 12"
Température : 285°C - 300 °C (545°F - 582°F)
Viscosité : 160 à 165 cP
Fluide : Résidu de vide
Défi à relever
L'équipe chargée des opérations de l'unité de cokéfaction retardée était préoccupée par le calcul de son bilan massique et par l'efficacité globale de l'unité
et l'efficacité globale de l'unité. Il n'y avait pas de mesure de débit
d'alimentation principale et il n'était pas possible d'arrêter l'unité pour installer un nouveau compteur
l'équipe devait se fier aux compteurs de niveau des réservoirs pour la réconciliation.
L'équipe n'avait guère confiance dans l'utilisation de débitmètres à pince pour des applications aussi difficiles en raison d'expériences négatives dans le passé
pour des applications aussi difficiles en raison de mauvaises expériences dans le passé sur des applications simples telles que le débit d'eau avec d'autres compteurs à pince
débit d'eau avec d'autres fabricants de compteurs à pince.
Avantages :
- Pas de nécessité d'arrêt,
(Installation sur une conduite existante)
- Pas d'étalonnage périodique nécessaire
- Pas de perte de charge
Note d'application
Unité de cokéfaction retardée d'une raffinerie de pétrole, débit clamp-on
Solution
Un essai a été réalisé avec des transducteurs C-ET
dans la ligne principale d'alimentation de l'unité de cokéfaction retardée, en utilisant les éléments suivants de Panametrics : - un transducteur C-ET
de Panametrics :
- Électronique PT878
- transducteurs C-ET-05
- Dispositif de serrage CFG-V12
- CPL-16, couplant RTV
Après 1 heure de mesure, le calcul du client à partir de la production était de 9500 m3/j alors que le débitmètre PT878 n'était pas adapté
production était de 9500 m3/d alors que le débitmètre PT878
mesuré 9103 m3/d. Tous les débitmètres XMT868i existants installés
sur les lignes de charge chaude et froide ont totalisé 9000 m3/j.
La comparaison entre les niveaux des réservoirs et les débitmètres en ligne a montré un écart de -3%
en ligne a montré une déviation de -3%.
Résultats :
Le client a été convaincu des performances des compteurs à pince
dans les lignes de cokéfaction à haute température.
Comme les résultats correspondaient dans des limites acceptables entre
entre les débitmètres en ligne et les mesures de niveau, le client a décidé d'augmenter la charge d'alimentation retardée de la cokéfaction
a décidé d'augmenter la charge d'alimentation retardée de l'unité de cokéfaction dans le four, ce qui lui a permis d'augmenter sa capacité de production
four, ce qui a permis d'augmenter le rendement et l'efficacité de la production
rendement et l'efficacité de la production.
Le client utilise désormais les débitmètres à pince Panametrics là où il n'y a pas de mesure de débit disponible
panametrics là où il n'y a pas de mesure de débit disponible
dans les conduites à haute température, en tant qu'installation permanente,
et il utilisera les compteurs portables Panametrics pour la validation annuelle des lignes d'alimentation des fours
pour la validation annuelle des lignes d'alimentation de leurs fours.
