Centre neuronal des gares de l'Adif (CNE), Madrid

{{{sourceTextContent.subTitle}}}

OPTIMAX3 au CNE de l'ADIF : une architecture, des configurations illimitées

{{{sourceTextContent.description}}}

Les meilleures conceptions sont celles où la forme suit la fonction sans aucun compromis. Dans un environnement technique souvent marqué par une conception trop sophistiquée, OPTIMAX3 se distingue par sa cohérence : une architecture spécialement conçue pour s’intégrer de manière transparente dans des réseaux complexes et hétérogènes.Cette philosophie trouve sa meilleure illustration dans les environnements où la complexité est un atout plutôt qu’un obstacle — notamment dans le macro-projet de l’Adif et son nouveau Centre neuronal des gares (CNE) de Valdebebas.

L’Adif gère un parc de gares incroyablement diversifié, allant des grands nœuds ferroviaires à forte affluence de voyageurs aux haltes isolées et sans personnel. Chaque site a ses propres exigences spécifiques, mais tous doivent fonctionner au sein d’une structure hiérarchique stricte. Le défi est clair : garantir une autonomie locale tout en maintenant une gestion centralisée depuis le Centre neuronal des gares (CNE) de Valdebebas (Madrid).

[Architecture modulaire pour les infrastructures ferroviaires]
La gestion des communications entre des centaines de points d’un réseau ferroviaire national nécessite une architecture dans laquelle chaque nœud peut fonctionner de manière indépendante tout en restant sous supervision à distance. L’architecture OPTIMAX3 s’articule en trois niveaux : le contrôle global à Valdebebas, six sous-centres territoriaux et les gares individuelles. Cette structure en cascade assure un flux de données cohérent tout en garantissant l’opérabilité locale, même en cas de perte de connectivité globale. Il s’agit d’une solution IP robuste où la fiabilité, la redondance et l’intégration informatique transparente sont primordiales.

[UMX-03 : le cœur du système]

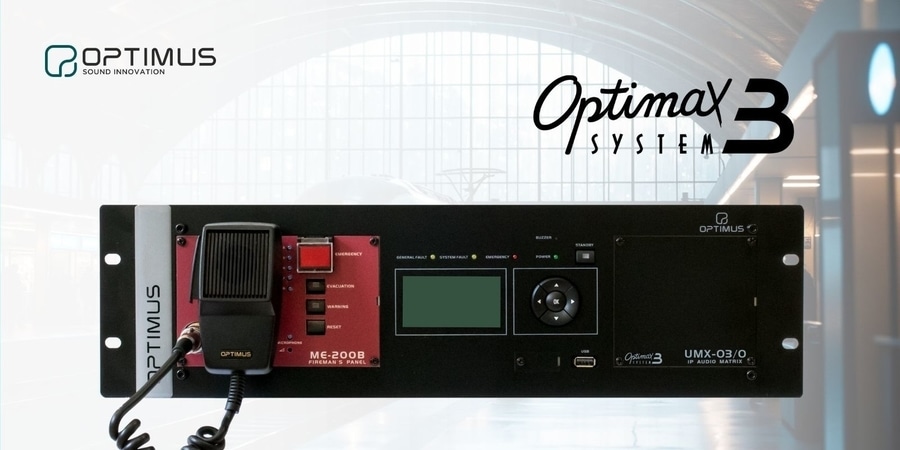

Au cœur d’OPTIMAX3 se trouve la matrice audio numérique UMX-03. Dotée d’une dorsale IP redondante, cette unité centrale gère simultanément quatre canaux audio IP entrants et sortants tout en disposant d’un bus interne à 16 canaux pour le traitement local. Sa conception permet une intégration directe avec les systèmes d’alarme incendie via trois contacts d’entrée supervisés, trois sorties sans tension et une sortie relais à sécurité intégrée. La mémoire interne de 32 Go stocke les messages au format MP3, WAV ou Ogg-Vorbis, garantissant une diffusion immédiate quel que soit l’état du réseau. La matrice assure également une surveillance continue des lignes et des amplificateurs de puissance, et prend en charge les unités secondaires, les consoles de microphones et les capteurs de bruit via son bus CAN.

[IF-822ETH / IF-804ETH : distribution flexible]
Pour les sites nécessitant une connexion à des amplificateurs analogiques existants ou une distribution audio vers des points distants, les interfaces IF-822ETH et IF-804ETH constituent la solution idéale. Ces appareils transforment les installations de sonorisation conventionnelles en nœuds compatibles IP, recevant des signaux provenant de consoles IP, de la téléphonie SIP et de canaux de musique d’ambiance. L’IF-822ETH offre deux entrées audio et deux sorties, ce qui est parfait pour les lieux nécessitant des microphones locaux. L’IF-804ETH dispose de quatre sorties audio, optimisées pour une distribution maximale. Les deux appareils intègrent un port USB en façade et 16 Go de stockage interne. Cela permet aux opérateurs d’exploiter les équipements existants, transformant ainsi efficacement le matériel existant en nœuds OPTIMAX3

[IF-8P4ETH : alimentation intégrée à la demande]
Lorsqu’un projet nécessite une alimentation distribuée avec contrôle IP, l’IF-8P4ETH intègre ces deux fonctions dans un seul châssis. Pouvant accueillir jusqu’à quatre amplificateurs de classe D à haut rendement, il prend en charge des configurations allant de 60 W à 460 W par canal, y compris des options d’amplification de secours. Le système assure une supervision continue des lignes de haut-parleurs A/B pour chaque amplificateur. De plus, sa capacité de remplacement à chaud garantit que la maintenance peut être effectuée sans interruption de service. Pour une plus grande capacité, les unités d’extension IF-8P4/0E ajoutent chacune quatre emplacements supplémentaires, augmentant ainsi le nombre de zones sans compliquer l’architecture.

[Valdebebas (Madrid) : l’écosystème neuronal]
Le Centre neuronal des gares de l’Adif à Valdebebas est la concrétisation à grande échelle de cette architecture. Depuis ce centre névralgique, les communications sur l’ensemble du réseau ferroviaire espagnol sont coordonnées, chaque gare utilisant une configuration OPTIMAX3 sur mesure adaptée à ses besoins. Les grands terminaux s’appuient sur des matrices UMX-03 dotées de nombreuses entrées/sorties et de consoles de commande. Les gares de taille moyenne utilisent des interfaces IF-8P4ETH pour réduire au minimum l’encombrement des équipements, tandis que les petits arrêts ont recours à des unités IF-804ETH pour piloter le matériel analogique existant. Malgré cette diversité, chaque nœud est intégré au même écosystème de gestion centralisé. C’est cette capacité d’adaptation locale associée à une intégration globale qui distingue la plateforme OPTIMAX3. Il ne s’agit pas simplement de matériel ; c’est une architecture de communication conçue pour les flux de travail ferroviaires qui se démarque sur le marché par son niveau de personnalisation.

[Au-delà du ferroviaire]
Si le projet Adif est notre étude de cas la plus emblématique, l’architecture OPTIMAX3 excelle bien au-delà du secteur ferroviaire. Des complexes industriels multi-sites aux infrastructures portuaires à terminaux séparés, en passant par les vastes campus d’entreprise, tout environnement nécessitant une communication coordonnée entre des sites dispersés peut bénéficier de cette solution évolutive. La plateforme n’impose pas de modèle de déploiement unique. Elle prend en charge les configurations entièrement centralisées, le traitement distribué à chaque nœud, ou encore les architectures hybrides combinant supervision centrale et résilience locale. Cette flexibilité est intégrée à la conception, et non limitée par celle-ci.

[Conçue pour durer, prête pour l’avenir]
Chez OPTIMUS, nous concevons nos solutions pour des cycles de vie longs. La modularité d’OPTIMAX3 permet l’évolution technologique — nouveaux amplificateurs, protocoles émergents et mises à jour matérielles — sans nécessiter de refonte totale du système. Cette approche avant-gardiste est ancrée dans la sécurité. La plateforme a été conçue dès le départ pour être conforme aux normes EN 54, en intégrant de série les fonctions nécessaires de supervision et de gestion des urgences. Nous avons ouvert la voie à la certification, qui constitue la prochaine étape logique pour un système qui fait déjà figure de référence en matière de sécurité ferroviaire.
