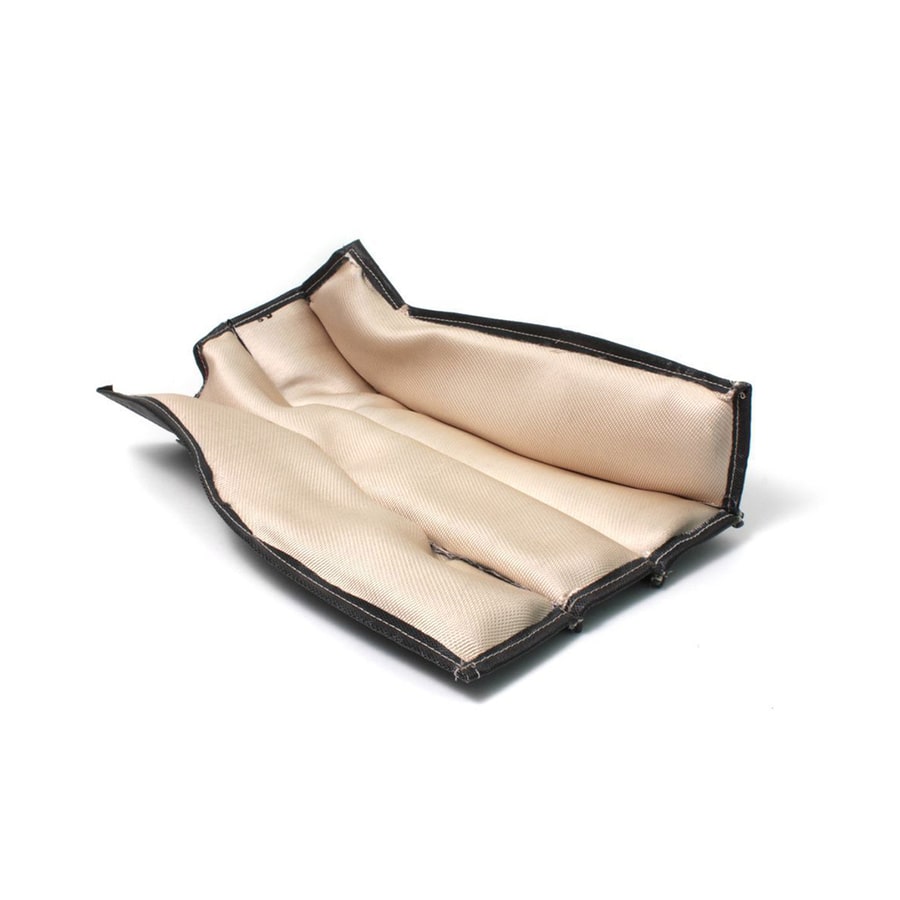

Couverture isolante pour moteur marin, destinée à la protection thermique

{{{sourceTextContent.subTitle}}}

Couverture isolante pour échappement marin

{{{sourceTextContent.description}}}

Une couverture d'échappement marine est une housse d'isolation thermique sur mesure conçue pour protéger les compartiments moteurs des bateaux contre la chaleur excessive générée par les systèmes d'échappement. Elle peut être fabriquée pour les tuyaux d'échappement, les collecteurs, les coudes, les sorties de turbocompresseurs, les silencieux et autres composants à haute température présents sur les moteurs diesel marins et les systèmes de propulsion.

Les composants d’échappement marins peuvent fonctionner à des températures bien supérieures à celles de l’environnement de la salle des machines. Les équipements marins étant souvent installés dans des espaces confinés, la chaleur dégagée par une surface d’échappement exposée peut affecter les flexibles, le câblage, les capteurs, les composants du système d’alimentation en carburant et les éléments structurels situés à proximité.

Une couverture d’échappement marine sur mesure crée une barrière isolante autour du composant chaud. Selon sa conception, elle peut réduire la température de surface, limiter le transfert de chaleur par rayonnement et améliorer les conditions thermiques autour du moteur.

Pour les applications marines, la couverture doit également rester stable face aux vibrations et aux cycles thermiques répétés. Une conception amovible est particulièrement utile, car les composants d’échappement marins nécessitent des inspections et un entretien périodiques.

BSTFLEX fabrique des housses d’échappement marines sur mesure en fonction des dimensions des composants, de la température de fonctionnement, des exigences d’isolation et des conditions d’installation.

Qu’est-ce qu’une housse d’échappement marine ?

Une housse d’échappement marine est une enveloppe isolante multicouche conçue pour s’adapter autour d’un composant d’échappement à haute température.

Contrairement à un isolant en vrac ou à un matériau d’enrobage installé de manière permanente, une couverture sur mesure peut être fabriquée sous la forme d’un ensemble moulé avec des bords, des ouvertures et des points de fixation bien définis.

Une couverture d’échappement marine type peut comprendre :

Un tissu extérieur résistant aux hautes températures
Une âme isolante thermique
Un tissu intérieur résistant à la chaleur
Des éléments de fixation en acier inoxydable
Des bords renforcés
Des ouvertures sur mesure
Des sections amovibles distinctes

La conception exacte dépend de la température d’échappement et de la géométrie du composant.

Pour les tuyaux droits simples, la couverture peut présenter une configuration cylindrique relativement simple. Les collecteurs complexes, les coudes et les raccords de turbocompresseur nécessitent des patrons plus détaillés.

Pourquoi les moteurs marins ont-ils besoin de couvertures d’échappement ?

La chaleur générée par un système d’échappement marin ne reste pas confinée au tuyau d’échappement.

La chaleur rayonnante peut atteindre les composants voisins, tandis que la convection peut faire augmenter la température de l’air ambiant dans la salle des machines.

Cela peut devenir un problème lorsque l’échappement est situé à proximité d’équipements sensibles à la chaleur.

Une couverture d'échappement marine peut aider à contrôler cette exposition thermique.

Les objectifs types sont les suivants :

Abaisser les températures de surface externes de l'échappement
Réduire la chaleur rayonnante
Protéger les équipements à proximité
Améliorer la gestion thermique de la salle des machines
Réduire l'exposition à la chaleur des flexibles et du câblage
Améliorer l'accessibilité et la sécurité lors des opérations de maintenance
Assurer une protection thermique dans les espaces restreints

La couverture doit être considérée comme faisant partie intégrante du système global de gestion thermique de l’échappement, plutôt que comme un simple revêtement protecteur.

Applications des couvertures d’échappement marines

Les couvertures d’échappement marines peuvent être personnalisées pour s’adapter à chaque composant de l’ensemble d’échappement d’un moteur.

Tuyaux d’échappement

Les tuyaux d’échappement droits sont généralement isolés afin de réduire le transfert de chaleur vers le compartiment moteur.

Une couverture amovible peut être fabriquée pour s'adapter au diamètre du tuyau et à l'épaisseur d'isolation requise.

Collecteurs d'échappement

Les collecteurs regroupent souvent plusieurs passages d'échappement et points de raccordement.

Leur forme irrégulière rend leur isolation difficile avec des manchons de tuyau standard. Une couverture sur mesure peut être fabriquée pour épouser la géométrie réelle du collecteur.

Coudes d’échappement

Les coudes d’échappement changent de direction et peuvent présenter différents rayons et dimensions de raccordement.

La construction en plusieurs pièces de la couverture permet à l’isolation de suivre le coude sans plis excessifs.

Composants d’échappement du turbocompresseur

Les sorties d’échappement du turbocompresseur peuvent créer des zones concentrées de haute température.

Une couverture d’échappement marine résistante aux hautes températures peut être conçue autour du raccord du turbocompresseur tout en laissant accessibles les zones d’entretien nécessaires.

Silencieux marins

Les silencieux peuvent présenter une grande surface exposée et contribuer de manière significative à la chaleur dans la salle des machines.

Une couverture en plusieurs sections peut recouvrir le corps principal du silencieux tout en laissant des ouvertures autour des brides, des supports et des raccords.

Brides d’échappement

Les brides et les raccords peuvent être recouverts de sections d’isolation indépendantes.

Cela permet de retirer une section d’entretien sans avoir à démonter l’ensemble du système d’isolation de l’échappement.

Choix du matériau des couvertures d’échappement marines

Le choix du matériau des couvertures d’échappement marines dépend de plusieurs facteurs et non pas uniquement de la température.

Les considérations importantes sont les suivantes :

Température de fonctionnement
Température maximale
Performances d’isolation requises
Espace disponible
Vibrations
Exposition à l’humidité
Flexibilité requise
Fréquence d’entretien
Durée de vie prévue

Les matériaux courants comprennent la fibre de verre, la silice, la fibre céramique, le tissu aluminisé et la fibre de verre enduite de silicone.

Fibre de verre

Les tissus et isolants en fibre de verre constituent une option souple et économique pour de nombreuses applications d’échappement à haute température.

Ils peuvent être utilisés lorsque la température de fonctionnement se situe dans la plage spécifiée pour la structure en fibre de verre choisie.

Silice

Les tissus et isolants en silice conviennent aux applications nécessitant une résistance à des températures plus élevées.

Ils peuvent être utilisés autour de composants d’échappement exigeants nécessitant une capacité thermique supplémentaire.

Fibre céramique

La fibre céramique offre des performances d’isolation à haute température et peut servir de noyau à une couverture d’échappement marine destinée à des applications exigeantes.

Tissu aluminisé

Le tissu aluminisé offre une protection thermique par réflexion et peut être choisi lorsque la gestion de la chaleur rayonnante est importante.

Fibre de verre enduite de silicone

La fibre de verre enduite de silicone offre un revêtement extérieur souple et durable pour les applications où la couverture sera manipulée à plusieurs reprises lors de l’installation ou de la maintenance.

La combinaison finale des matériaux de la couverture d’échappement marine doit être choisie en fonction de l’environnement d’exploitation dans son ensemble.

Structure de la couverture d’échappement marine

La structure de la couverture influe à la fois sur les performances thermiques et sur la facilité d’entretien.

Un assemblage type comprend une enveloppe extérieure, un noyau isolant et une couche intérieure.

L’enveloppe extérieure protège l’isolant contre les manipulations et les contraintes mécaniques.

Le noyau isolant assure la résistance thermique principale.

La couche intérieure sépare l’isolant du composant d’échappement chaud et peut être choisie en fonction de la température de fonctionnement.

Le système de fixation maintient la couverture bien en place autour du composant.

Pour les applications marines, les éléments de fixation peuvent inclure du fil en acier inoxydable, des sangles, des boucles, des crochets, des systèmes de laçage ou d’autres fermetures mécaniques.

Le dispositif de fixation doit être conçu pour résister aux vibrations et aux mouvements thermiques attendus du système d’échappement.

Conception d’une couverture d’échappement marine amovible

Les systèmes d’échappement des moteurs marins nécessitent une inspection régulière.

Il peut être nécessaire de vérifier les composants pour détecter :

des fissures
de la corrosion
des raccords desserrés
des fuites d’échappement
des joints endommagés
des problèmes de fixation
une détérioration thermique

Si l’isolation est fixée de manière permanente au composant, l’entretien peut s’avérer plus difficile.

Une couverture d’échappement marine amovible permet aux techniciens d’accéder au composant d’échappement lorsque cela est nécessaire.

Pour les systèmes de plus grande envergure, plusieurs sections indépendantes peuvent être utilisées.

Par exemple, un système d’échappement de moteur peut comporter des couvertures distinctes pour le collecteur, le coude, le tuyau, la bride et le silencieux.

Grâce à cette approche par sections, seule la partie concernée doit être retirée lors de l’entretien.

Couverture d’échappement marine et vibrations du moteur

Les moteurs marins génèrent des vibrations continues pendant leur fonctionnement.

Cela crée un environnement mécanique différent de celui des systèmes de tuyauterie fixes.

La couverture doit rester solidement fixée sans exercer de contrainte excessive sur l’isolation, les coutures ou les points de fixation.

La conception peut donc intégrer des bords renforcés et des systèmes de fixation adaptés.

Pour les composants soumis à des mouvements, le patron de la couverture peut également prévoir des marges appropriées autour des points de raccordement.

L’objectif est de maintenir la couverture tout en évitant toute contrainte mécanique inutile.

Couverture d’échappement marine dans les salles des machines exiguës

Les contraintes d’espace constituent un facteur majeur à prendre en compte dans la gestion thermique des salles des machines marines.

Un tuyau d’échappement peut passer à proximité de :

Câblage électrique
Conduites de carburant
Flexibles hydrauliques
Composants en caoutchouc
Capteurs
Pièces en plastique
Équipements de commande
Structures de la salle des machines

Une couverture d’échappement correctement conçue offre une barrière thermique sans nécessiter de modifications importantes de la configuration du système d’échappement.

L’épaisseur de l’isolation doit être choisie avec soin, car une épaisseur supplémentaire nécessite un espace d’installation supplémentaire.

La meilleure solution n’est donc pas nécessairement la couverture la plus épaisse. Il s’agit de la conception qui offre les performances thermiques requises dans l’espace disponible.

Couverture d’échappement marines sur mesure

Les moteurs marins et les navires utilisent différentes configurations d’échappement, ce qui rend difficile l’application d’une isolation universelle à toutes les installations.

Des couvertures d’échappement marines sur mesure peuvent être fabriquées en fonction :

du diamètre du tuyau d’échappement
des dimensions des composants
des plans des composants
de photographies
de gabarits physiques
de données CAO
de la température de fonctionnement
de l’épaisseur d’isolation requise
de l’espace disponible
des exigences de fixation

Des découpes sur mesure peuvent également être réalisées autour des capteurs, colliers, supports, brides et autres composants.

Cela s’avère particulièrement utile pour les navires plus anciens et les projets de modernisation où la configuration d’échappement est déjà en place.

Couverture isolante d’échappement marine pour applications de modernisation

Une couverture isolante d’échappement marine peut être installée aussi bien sur des équipements existants que sur des moteurs neufs.

Une isolation de modernisation peut s’avérer nécessaire lorsqu’un problème de température est identifié dans la salle des machines ou lorsque la protection thermique existante ne répond plus aux exigences de l’équipement.

Les applications de modernisation typiques comprennent :

Moteurs diesel marins existants
Moteurs de remplacement
Modernisation de générateurs marins
Systèmes d’échappement modifiés
Isolation endommagée ou vieillie
Protection supplémentaire pour les composants à proximité
Améliorations de la gestion thermique de la salle des machines

La couverture peut être conçue à partir des mesures et des photographies de l’installation existante.

Cela permet à l’isolation de s’adapter à la configuration réelle plutôt que de se baser sur des dimensions standard.

Paramètres de sélection d’une couverture d’échappement marine

Avant de commander une couverture d’échappement marine, les informations suivantes doivent être déterminées :

Paramètre Informations recommandées
Composant d'échappement Tuyau, collecteur, coude, silencieux, turbocompresseur, etc.
Température de fonctionnement Température normale de fonctionnement
Température maximale Température de pointe prévue
Dimensions Diamètre, longueur et géométrie du composant
Dégagement Distance par rapport aux équipements environnants
Exigences d’isolation Épaisseur requise ou performances thermiques
Environnement Salle des machines, extérieur, offshore, etc.
Vibrations Mouvements mécaniques prévus
Entretien Fréquence de démontage requise
Fixation Méthode d’installation privilégiée

Des informations précises améliorent l’ajustement de la couverture finie et permettent de s’assurer que la composition du matériau est adaptée à l’application.

Fabricant de couvertures isolantes pour échappements marins

BSTFLEX fabrique des couvertures isolantes sur mesure pour les applications marines à haute température liées aux moteurs et aux échappements.

Les produits peuvent être conçus pour les moteurs diesel marins, les groupes électrogènes marins, les bateaux de travail, les navires commerciaux, les bateaux de pêche, les remorqueurs, les équipements offshore et d’autres systèmes de propulsion marins.

Les couvertures sur mesure peuvent recouvrir les tuyaux d’échappement, les collecteurs, les coudes, les raccords de turbocompresseurs, les silencieux, les brides et d’autres composants soumis à des températures élevées.

En fonction de l’application, la composition peut inclure de la fibre de verre, de la silice, de la fibre céramique, du tissu aluminisé, de la fibre de verre enduite de silicone et d’autres matériaux résistants aux hautes températures.

La couverture peut également être fabriquée en plusieurs sections amovibles afin de simplifier l’installation et l’entretien futur.

Pour une couverture d’échappement marine sur mesure, les clients peuvent fournir les dimensions des composants, la température de fonctionnement, des plans, des photographies ou des gabarits. Sur la base de ces informations, la structure isolante et le modèle de la couverture peuvent être développés en fonction du système d’échappement marin réel.
