Enveloppe isolante pour systèmes d'échappement marins à haute température

{{{sourceTextContent.subTitle}}}

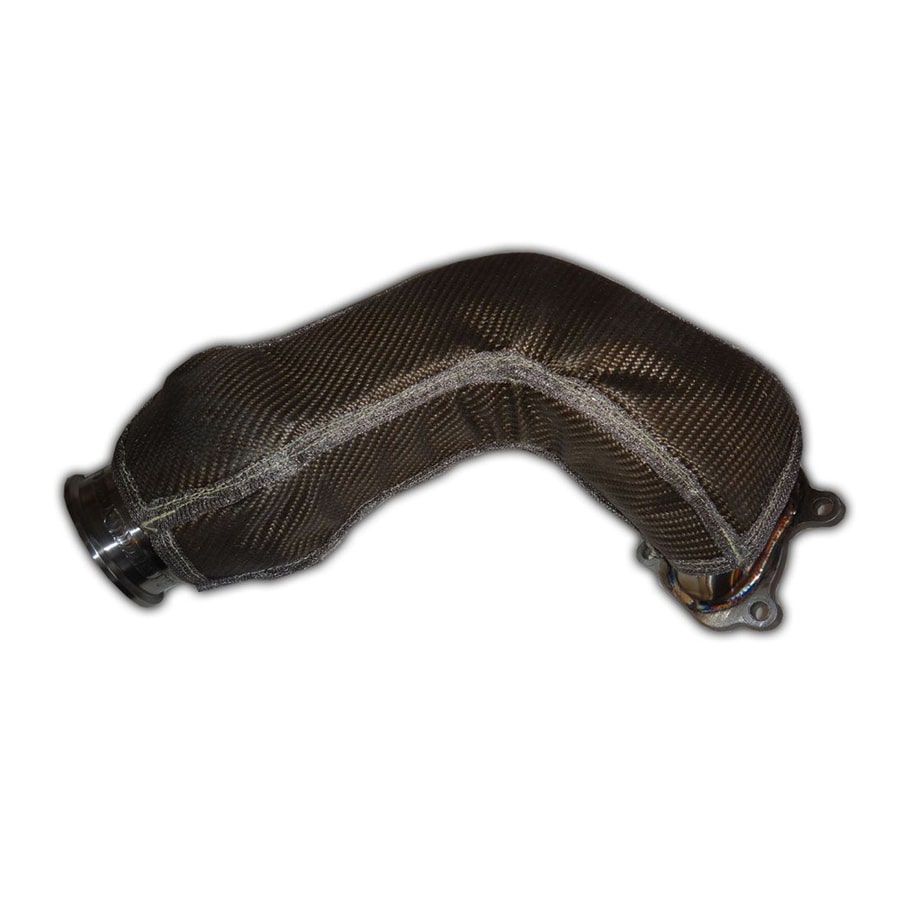

gaine isolante pour échappement marin

{{{sourceTextContent.description}}}

La couverture isolante pour échappement marin est une solution de protection thermique haute température conçue pour recouvrir les composants d'échappement chauds des moteurs marins et des systèmes de propulsion. Elle combine la fonction de contrôle thermique de l'isolation d'échappement à une conception ajustée de type couverture, qui permet de l'installer autour de composants d'échappement complexes et de la retirer lorsque des opérations de maintenance sont nécessaires.

Les systèmes d’échappement des moteurs marins sont souvent installés dans des salles des machines exiguës où des surfaces chaudes se trouvent à proximité de câbles électriques, de flexibles, de capteurs, de composants du système d’alimentation en carburant et d’autres équipements. Le contrôle de la chaleur rayonnante et de la chaleur de surface peut donc constituer un élément important de la gestion thermique des moteurs marins.

Contrairement à une simple enveloppe d’échappement enroulée en continu autour d’un tuyau, une enveloppe isolante sur mesure pour échappement marin peut être fabriquée en sections individuelles adaptées à la forme exacte du composant. Cela permet d’isoler non seulement les tuyaux d’échappement droits, mais aussi les coudes, les collecteurs, les brides, les raccords de turbocompresseur, les silencieux et d’autres composants de forme irrégulière.

BSTFLEX fabrique des solutions sur mesure de gaines isolantes pour échappements marins destinées aux moteurs diesel, aux générateurs marins, aux bateaux de travail, aux navires commerciaux et à d’autres équipements marins soumis à des températures élevées.

Qu’est-ce qu’une gaine isolante pour échappement marin ?

Une gaine isolante pour échappement marin est une enveloppe d’isolation thermique amovible ou semi-amovible installée autour d’un composant d’échappement soumis à des températures élevées.

Le terme « enveloppe isolante » décrit la manière dont l’isolant entoure le composant d’échappement tout en restant une housse de protection distincte, plutôt que d’être collé de manière permanente au tuyau.

Une construction type peut comprendre :

Un tissu extérieur résistant aux hautes températures
Une âme isolante thermique
Un tissu intérieur résistant à la chaleur
Des éléments de fixation en acier inoxydable
Des ouvertures et découpes sur mesure
Plusieurs sections amovibles

La conception peut être adaptée en fonction de la température des gaz d’échappement, de la géométrie des composants, de l’espace disponible et des exigences d’entretien.

Cela rend l’enveloppe isolante adaptée aux systèmes d’échappement marins où la protection thermique et l’accessibilité pour la maintenance sont toutes deux importantes.

Pourquoi utiliser une isolation par enveloppement sur un système d’échappement naval ?

Un moteur naval peut générer une chaleur considérable par le biais de son système d’échappement. Lorsque des composants d’échappement chauds sont installés à l’intérieur d’une salle des machines fermée ou partiellement fermée, cette chaleur peut affecter l’environnement immédiat.

L’isolation par enveloppement des systèmes d’échappement navals contribue à créer une barrière thermique entre la surface chaude de l’échappement et les équipements adjacents.

Les avantages potentiels sont les suivants :

Réduction de la température de surface externe du système d’échappement
Diminution du transfert de chaleur par rayonnement
Meilleure gestion thermique de la salle des machines
Protection des composants à proximité
Réduction de l’exposition à la chaleur des câbles et des flexibles
Sécurité accrue lors de l’entretien
Protection thermique dans les espaces d’installation restreints
Accès amovible aux composants du système d’échappement

Les performances thermiques réelles dépendent de la conception globale de l’isolation. Le matériau isolant, l’épaisseur, la température de fonctionnement, la surface et les conditions d’installation influencent tous le résultat.

Gaine isolante pour échappement marin vs gaine d’échappement traditionnelle

La gaine d’échappement traditionnelle est généralement fournie sous forme de bande ou de ruban flexible que l’on enroule autour d’un tuyau d’échappement.

Cette configuration peut s’avérer utile pour des sections de tuyau relativement simples, mais elle devient moins pratique lorsque le système d’échappement comporte :

Des coudes serrés
De grandes brides
De multiples dérivations
Des raccords de turbocompresseur
Des points d’inspection
Des collecteurs de forme irrégulière
De grands silencieux

Une couverture isolante pour échappement marin est quant à elle fabriquée sous la forme d’un revêtement sur mesure.

La couverture peut être ouverte ou retirée, et des sections individuelles peuvent être remplacées sans nécessairement perturber l’ensemble du système d’isolation de l’échappement.

Pour les équipements nautiques nécessitant une inspection régulière, cette différence peut être significative.

Composants adaptés à la couverture isolante pour échappement nautique

La couverture isolante pour échappement nautique peut être fabriquée pour une large gamme de composants d’échappement.

Tuyaux d’échappement

Les tuyaux d’échappement droits peuvent être recouverts de couvertures cylindriques ou composées de sections. Le système de fixation peut être choisi en fonction du diamètre du tuyau et des exigences d’entretien.

Coudes d’échappement

Les coudes nécessitent une couverture sur mesure, car la direction de l’échappement change le long du composant.

Une couverture sur mesure peut être divisée en plusieurs panneaux afin que l’isolation épouse la forme du coude sans créer de plis excessifs.

Collecteurs d’échappement

Les collecteurs d’échappement marins peuvent comporter plusieurs branches et points de raccordement.

Une couverture sur mesure pour collecteur peut être conçue pour épouser ces caractéristiques tout en prévoyant des ouvertures pour les raccords et l’accès à l’entretien.

Sections d’échappement des turbocompresseurs

Les raccords d’échappement des turbocompresseurs peuvent générer une chaleur concentrée dans des zones relativement restreintes.

Une couverture isolante haute température peut être conçue pour s’adapter à l’espace disponible tout en préservant l’accès aux points d’entretien nécessaires.

Silencieux

Les silencieux marins peuvent présenter de grandes surfaces qui contribuent à l’accumulation de chaleur dans la salle des machines.

Une couverture amovible peut recouvrir le corps principal tout en laissant les brides, les supports et les points de raccordement accessibles.

Brides et raccords d’échappement

Des sections de couverture individuelles peuvent être conçues autour des brides et des joints d’échappement.

Cela permet au système d’isolation thermique de rester opérationnel, évitant ainsi de devoir retirer l’intégralité de la couverture chaque fois qu’un raccord doit être inspecté.

Matériaux des enveloppes isolantes pour échappements marins

Le choix du matériau dépend principalement de la température de fonctionnement et des conditions environnementales.

Fibre de verre

Le tissu et l’isolant en fibre de verre constituent une option flexible pour de nombreuses applications d’échappement marines. Ils peuvent être utilisés lorsque la température se situe dans la plage spécifiée pour la structure en fibre de verre choisie.

Silice

Le tissu en silice et l’isolant en silice offrent une résistance à des températures plus élevées pour les applications d’échappement exigeantes.

Ils peuvent être choisis pour les collecteurs d’échappement chauds, les zones de turbocompresseurs et d’autres composants nécessitant une plus grande résistance thermique.

Fibre céramique

La fibre céramique offre des performances d’isolation à haute température et peut être utilisée comme matériau de base pour les systèmes de manchons d’échappement marins exigeants.

Tissu aluminisé

Une surface extérieure aluminisée peut offrir une protection thermique par réflexion et s’avère utile lorsque la gestion de la chaleur rayonnante est un facteur déterminant.

Fibre de verre enduite de silicone

La fibre de verre enduite de silicone peut servir de tissu de protection extérieur lorsque la souplesse, la résistance à la manipulation et la protection du tissu sont des critères importants.

Quincaillerie en acier inoxydable

Des fils, sangles, boucles, crochets ou autres éléments de fixation en acier inoxydable peuvent être intégrés à la structure de la couverture en fonction des exigences d’installation.

Environnement marin et conception de la couverture

L'isolation des systèmes d'échappement marins est soumise à un environnement pouvant différer considérablement de celui des canalisations industrielles en intérieur.

L'isolation peut être exposée à :

L'humidité
La condensation
L'air salin
Les vibrations du moteur
Des cycles thermiques répétés
La manipulation mécanique
Une ventilation restreinte

Ces conditions doivent être prises en compte lors du choix du tissu extérieur, des coutures et du système de fixation.

Le noyau isolant doit également être protégé par une structure extérieure adaptée afin que la manipulation et l’installation normales n’endommagent pas inutilement la couche thermique.

Conception amovible pour l’entretien des moteurs marins

L’un des principaux avantages des manchons isolants pour échappements marins réside dans leur facilité d’entretien.

Les moteurs marins nécessitent des inspections et des opérations de maintenance tout au long de leur durée de vie. Les composants d’échappement peuvent devoir être déconnectés, réparés ou remplacés.

Une couverture amovible peut être ouverte ou détachée du composant sans détruire l’ensemble du système d’isolation.

Pour les ensembles d’échappement de plus grande taille, l’isolation peut être divisée en plusieurs sections.

Par exemple :

Composant d’échappement Conception possible de la couverture
Tuyau d’échappement droit Section cylindrique amovible
Coude d’échappement Couverture moulée en plusieurs panneaux
Collecteur d’échappement Couverture moulée sur mesure
Sortie du turbocompresseur Couvercle sur mesure résistant aux hautes températures
Silencieux Grande couverture sectionnelle
Bride Couvercle de bride amovible
Raccord d’échappement Section d’entretien séparée

Cette construction modulaire facilite l’installation et l’entretien de l’isolation.

Conception d’une enveloppe isolante sur mesure pour échappement marin

La réussite d’une enveloppe sur mesure repose sur des informations précises concernant le composant d’échappement.

Les paramètres importants comprennent :

Dimensions du composant d’échappement
Température de fonctionnement
Température maximale
Géométrie du composant
Dégagement disponible
Épaisseur d’isolation requise
Vibrations du moteur
Exigences d’entretien
Exposition à l’environnement maritime
Système de fixation requis

Pour les composants de forme irrégulière, des photographies, des dessins ou des gabarits peuvent être utilisés pour élaborer le patron de la couverture.

La couverture peut ensuite être divisée en sections pratiques en fonction des exigences d’installation et d’entretien.

Protection thermique dans les salles des machines marines exiguës

Les salles des machines marines disposent souvent d’un espace limité autour du système d’échappement.

Dans ces conditions, réduire le transfert de chaleur depuis la surface d’échappement peut aider à réguler l’environnement thermique autour des équipements voisins.

Cela s’avère particulièrement pertinent lorsqu’un tuyau d’échappement passe à proximité de :

Câbles électriques
Flexibles hydrauliques
Des conduites de carburant
Des composants en caoutchouc
Des capteurs
Des équipements de commande
Des composants en plastique
Des surfaces structurelles

Une couverture isolante sur mesure pour échappement crée une barrière thermique contrôlée sans nécessiter de refonte complète du système d’échappement.

Couverture isolante pour échappement naval destinée aux projets de modernisation

L’isolation des échappements navals ne doit pas nécessairement être installée uniquement sur les équipements neufs.

Les navires existants peuvent également bénéficier d’une isolation par enveloppe sur mesure.

Un projet de modernisation peut être envisagé lorsque :

Les températures dans la salle des machines sont excessives
L’isolation existante s’est détériorée
Les composants d’échappement ont été modifiés
Le remplacement du moteur a modifié la configuration du système d’échappement
Les équipements à proximité nécessitent une protection thermique supplémentaire
L’isolation permanente existante rend l’entretien difficile

Pour les applications de modernisation, la couverture isolante peut être conçue autour du composant d’échappement déjà installé.

Des mesures, des photographies et des plans peuvent fournir les informations nécessaires à l’élaboration d’un modèle sur mesure.

Applications des couvertures isolantes pour échappements marins

Les couvertures isolantes sur mesure pour échappements marins peuvent être utilisées sur :

Les moteurs diesel marins
Les générateurs marins
Moteurs auxiliaires
Navires commerciaux
Bateaux de travail
Remorqueurs
Navires de pêche
Équipements offshore
Salles des machines des navires
Systèmes d’alimentation marins

Les mêmes principes de conception peuvent également être adaptés à d’autres applications industrielles d’échappement à haute température nécessitant une protection thermique amovible.

Choisir la bonne couverture isolante pour échappement marin

Il convient de sélectionner la couverture la plus adaptée en fonction du système d’échappement réel plutôt que de se contenter de choisir le matériau résistant à la température la plus élevée disponible.

Un matériau isolant haute température peut ne pas être approprié si l’épaisseur de la couverture interfère avec les composants environnants.

De même, une couverture trop fine peut ne pas offrir des performances thermiques suffisantes pour un composant d’échappement à haute température.

La conception doit donc trouver un équilibre entre :

La résistance thermique
La résistance à la chaleur
L’épaisseur de la couverture
La géométrie du composant
L’espace disponible
La résistance aux vibrations
L’exposition aux conditions environnementales
L’accès pour la maintenance
La méthode de fixation
Les conditions d’utilisation prévues

Cette approche technique permet d’optimiser la conception de la couverture pour le système d’échappement marin spécifique.

Fabricant de gaines isolantes sur mesure pour systèmes d’échappement marins

BSTFLEX fabrique des gaines isolantes sur mesure pour les applications marines à haute température liées aux moteurs et aux systèmes d’échappement.

L’entreprise peut produire des gaines isolantes pour les tuyaux d’échappement, les collecteurs, les coudes, les raccords de turbocompresseurs, les silencieux, les brides et autres composants d’échappement.

En fonction de l’application, la structure peut intégrer de la fibre de verre, de la silice, de la fibre céramique, du tissu aluminisé, de la fibre de verre enduite de silicone et d’autres matériaux résistants aux hautes températures.

Les dimensions sur mesure, l’épaisseur de l’isolation, les ouvertures, les conceptions en sections et les systèmes de fixation peuvent être spécifiés en fonction des exigences d’installation.

Pour un projet d’enveloppement d’échappement naval, les clients peuvent fournir les dimensions des composants, les températures de fonctionnement, des photographies, des plans ou des gabarits.

L’isolation peut alors être conçue en fonction de la géométrie réelle de l’échappement afin d’assurer une protection thermique tout en conservant l’accessibilité nécessaire à l’inspection et à l’entretien des moteurs marins.
