Isolation des gaz d'échappement marins pour la gestion thermique de la salle des machines

{{{sourceTextContent.subTitle}}}

Isolation des systèmes d'échappement marins

{{{sourceTextContent.description}}}

L'isolation des systèmes d'échappement marins sert à contrôler la chaleur générée par les systèmes d'échappement des moteurs marins et à réduire la quantité d'énergie thermique transférée vers la salle des machines environnante. Elle peut être appliquée aux tuyaux d'échappement, aux collecteurs, aux coudes, aux sorties de turbocompresseurs, aux silencieux et à d'autres composants soumis à des températures élevées.

La gestion thermique revêt une importance particulière sur les équipements marins, car les systèmes d’échappement sont souvent installés dans des compartiments moteurs compacts, où la ventilation est limitée et l’espace disponible restreint. Les surfaces chaudes des systèmes d’échappement peuvent exposer les câbles, flexibles, capteurs, composants du système d’alimentation en carburant et éléments structurels situés à proximité à des températures élevées.

Un système d’isolation des échappements marins correctement conçu crée une barrière thermique autour de ces composants tout en permettant au système d’échappement de fonctionner à la température prévue.

Pour les équipements maritimes pouvant faire l’objet d’un entretien, les couvertures isolantes amovibles constituent souvent une solution pratique. Elles peuvent être fabriquées pour s’adapter à des géométries d’échappement complexes et retirées lorsque des opérations d’inspection ou de maintenance sont nécessaires.

BSTFLEX fournit des solutions sur mesure d’isolation des systèmes d’échappement maritimes pour les moteurs diesel, les groupes électrogènes maritimes, les navires commerciaux, les bateaux de travail et autres systèmes de propulsion maritimes à haute température.

Pourquoi l’isolation des échappements des moteurs marins est-elle importante ?

Les systèmes d’échappement marins peuvent fonctionner à des températures bien supérieures à celle du compartiment moteur environnant. Sans protection thermique, la chaleur est transférée depuis la surface de l’échappement par rayonnement et convection.

Dans une salle des machines confinée, cette chaleur peut s’accumuler autour des composants voisins.

L’isolation des gaz d’échappement a donc une portée plus large que la simple protection du tuyau d’échappement. Elle s’inscrit dans la stratégie globale de gestion thermique du compartiment moteur.

Un système d’isolation adapté peut contribuer à :

Réduire la température de surface des gaz d’échappement
Limiter le transfert de chaleur par rayonnement
Protéger les composants à proximité
Réduire l’accumulation de chaleur dans les espaces confinés
d’améliorer les conditions de travail à proximité des machines chaudes
de protéger le câblage électrique et les flexibles contre une chaleur excessive
de réduire l’exposition thermique des équipements sensibles
d’améliorer l’organisation globale de l’environnement thermique du compartiment moteur

La réduction de température pouvant être obtenue dépend de la température des gaz d’échappement, de la conception de l’isolation, de son épaisseur, de sa surface et des conditions environnantes.

Composants d’échappement marins nécessitant une isolation

Les différentes sections d’un système d’échappement marin présentent des défis thermiques et mécaniques variés.

Isolation des tuyaux d’échappement

Les tuyaux d’échappement droits sont relativement simples à recouvrir, mais l’isolation doit tout de même s’adapter au diamètre du tuyau, à l’espace disponible et à l’accès pour l’entretien.

Une couverture isolante amovible peut être fabriquée sous la forme d’un manchon cylindrique sur mesure, plutôt que d’utiliser un matériau installé de manière permanente.

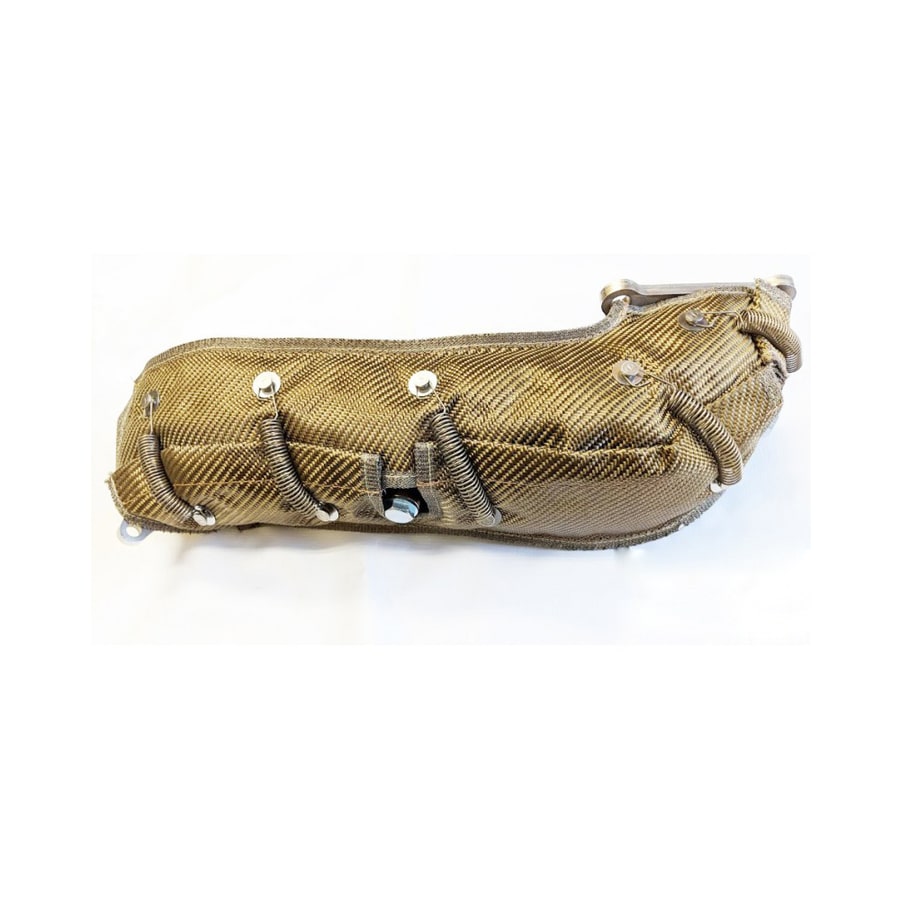

Isolation du collecteur d’échappement

Le collecteur est souvent l’une des zones les plus exigeantes d’un système d’échappement de moteur marin. Il peut comporter plusieurs branches et points de raccordement dans un espace restreint.

Une couverture sur mesure peut épouser la géométrie du collecteur tout en prévoyant des ouvertures pour les éléments de fixation et les composants d’entretien.

Isolation des coudes d’échappement

Les coudes nécessitent une isolation de forme spéciale, car leur diamètre et leur orientation varient le long du composant.

Au lieu d’imposer un manchon droit autour du coude, une couverture en plusieurs parties peut être modelée en fonction de la géométrie réelle.

Isolation du turbocompresseur

Le côté échappement du turbocompresseur peut générer une chaleur importante et se trouver à proximité d’autres composants du moteur.

Une isolation sur mesure résistante aux hautes températures peut être conçue en fonction de l’espace disponible tout en préservant l’accès aux points de raccordement et aux zones d’entretien.

Isolation des silencieux

Les silencieux d’échappement marins peuvent présenter des surfaces relativement importantes et être positionnés dans des espaces confinés.

Une couverture isolante segmentée peut recouvrir le corps tout en permettant l’accès aux brides, aux supports et aux autres points de raccordement.

Matériaux pour l’isolation des systèmes d’échappement marins

Il n’existe pas de matériau unique adapté à tous les systèmes d’échappement marins.

Le choix du matériau doit être basé sur la température, la souplesse, les contraintes mécaniques, l’exposition environnementale et la durée de vie requise.

Fibre de verre

Les tissus et isolants en fibre de verre sont couramment utilisés pour les applications de protection thermique dans le secteur maritime, car ils allient résistance aux hautes températures et souplesse.

Ils conviennent à de nombreux tuyaux d’échappement et composants dont la température de fonctionnement se situe dans la plage de conception du matériau.

Silice

Les tissus et isolants en silice peuvent être utilisés pour des applications nécessitant une plus grande résistance à l’exposition aux hautes températures.

Ils sont particulièrement utiles pour les zones d’échappement exigeantes où une construction standard en fibre de verre peut ne pas offrir une résistance thermique suffisante.

Fibre céramique

L’isolant en fibre céramique offre des performances à haute température pour les applications d’échappement exigeantes.

Il peut être intégré comme âme isolante d’une couverture sur mesure lorsque la température du composant nécessite une solution d’isolation résistante à des températures plus élevées.

Fibre de verre enduite de silicone

La fibre de verre enduite de silicone peut être utilisée comme tissu de protection extérieur lorsque la souplesse, la résistance à la manipulation et la protection du tissu sont des critères importants.

L’enduit offre également un revêtement extérieur plus durable pour les applications impliquant des manipulations ou des installations fréquentes.

Tissu aluminisé

Les matériaux aluminisés peuvent offrir une protection thermique par réflexion et s’avèrent utiles lorsque la gestion de la chaleur rayonnante est un facteur important.

Le choix d’une surface extérieure aluminisée doit être basé sur l’environnement thermique spécifique et la construction requise.

Comment est fabriquée l’isolation des systèmes d’échappement marins

Une couverture isolante marine résistante aux hautes températures comporte généralement plusieurs couches, chacune remplissant une fonction spécifique.

Le tissu extérieur assure une protection mécanique.

Le noyau isolant assure la résistance thermique.

Un tissu intérieur ou un revêtement peut protéger l’isolant de l’exposition directe au composant chaud.

Le système de fixation maintient la couverture solidement en place autour du composant d’échappement.

Cette structure en couches permet d’optimiser le système d’isolation plutôt que de compter sur un seul matériau pour remplir toutes les fonctions.

Par exemple, une couverture d’échappement marine peut combiner une enveloppe extérieure en textile haute température avec un noyau isolant en fibre de verre, en silice ou en céramique, ainsi qu’un système de fixation en acier inoxydable.

La combinaison exacte dépend des conditions de fonctionnement.

Considérations de conception pour les salles des machines navales

Les salles des machines navales posent plusieurs défis de conception qui doivent être pris en compte avant la fabrication de l’isolation.

Dégagement limité

L’espace autour des systèmes d’échappement navals est souvent restreint.

L’épaisseur de l’isolation doit donc offrir un équilibre approprié entre performances thermiques et dégagement physique.

Si la couverture est trop épaisse, elle risque d’entraver le fonctionnement des équipements, des supports ou des points d’accès situés à proximité.

Géométrie complexe

Les systèmes d’échappement marins comportent souvent de multiples coudes, dérivations et raccords.

Les découpes sur mesure sont utiles pour ces applications, car l’isolation peut épouser la géométrie réelle des composants.

Vibrations

Les vibrations du moteur peuvent exercer une contrainte mécanique continue sur l’isolation.

La couverture isolante doit être fixée à l’aide d’un système de fixation adapté au composant et aux conditions de fonctionnement.

Cycles thermiques répétés

Les moteurs marins alternent sans cesse entre différentes températures de fonctionnement.

La structure de l’isolation doit donc pouvoir s’adapter à la dilatation, à la contraction et aux cycles répétés de chauffage et de refroidissement.

Accès pour la maintenance

Un système d’échappement peut nécessiter plusieurs inspections ou interventions de maintenance au cours de sa durée de vie.

Une couverture amovible permet aux techniciens d’accéder au composant sans endommager définitivement l’isolation.

Environnement humide et corrosif

Les équipements marins sont fréquemment exposés à l’humidité et à des conditions humides.

Le textile extérieur, les coutures et les éléments de fixation doivent être choisis en fonction de l’environnement d’installation réel.

Isolation amovible pour échappement marin

Une conception amovible est particulièrement utile lorsque le composant isolé nécessite un entretien périodique.

Au lieu de coller ou d’enrouler de manière permanente l’isolation autour du composant d’échappement, une couverture amovible peut être mise en place à l’aide de fixations mécaniques.

La couverture peut alors être ouverte ou retirée lorsque le composant doit être inspecté.

Cette conception peut s’appliquer à :

Collecteurs d’échappement
Tuyaux d’échappement
Coudes
Brides
Sorties de turbocompresseurs
Silencieux
Sections d’expansion
Points de raccordement d’échappement

Pour les systèmes de plus grande envergure, il est possible d’installer plusieurs sections de couverture individuelles plutôt que de fabriquer une seule grande couverture.

Cela facilite le remplacement et l’entretien.

Isolation des systèmes d’échappement marins pour les équipements neufs et existants

L’isolation sur mesure ne se limite pas aux moteurs marins de conception récente.

Les systèmes d’échappement existants peuvent également être isolés après leur installation.

Pour les projets de modernisation, le fabricant peut s’appuyer sur des mesures, des photographies, des plans ou des gabarits physiques afin de produire une isolation adaptée au composant installé.

Cela s’avère utile lorsque :

Les températures dans la salle des machines sont plus élevées que prévu
Les flexibles ou le câblage à proximité nécessitent une protection thermique supplémentaire
L’isolation d’échappement existante s’est détériorée
L’équipement a été modifié
Un moteur de remplacement a modifié la configuration de l’échappement
Une protection thermique supplémentaire est nécessaire après l’installation

L’isolation de modernisation peut être conçue autour de l’ensemble d’échappement existant sans nécessiter une refonte complète du système.

Comment choisir une isolation d’échappement marine

Avant de définir les spécifications de l’isolation, plusieurs paramètres doivent être établis.

Facteur de conception Pourquoi c’est important
Température d’échappement Détermine les matériaux d’isolation adaptés
Température maximale Définit la résistance requise aux hautes températures
Diamètre du tuyau Détermine les dimensions de la couverture isolante
Géométrie des composants Définit la configuration requise
Dégagement disponible Limite l’épaisseur de l’isolation
Vibrations Influencent le système de fixation
Cycles thermiques Affectent la durabilité des matériaux
Exposition à l’humidité Influence le choix du tissu extérieur et des fixations
Exigences d’entretien Détermine s’il faut opter pour une conception amovible ou en sections
Température de surface requise Aide à déterminer l’épaisseur de l’isolation

Disposer d’informations précises dès la phase de conception permet d’éviter les problèmes lors de l’installation.

Fabricant d’isolants sur mesure pour systèmes d’échappement marins

BSTFLEX fabrique des isolants sur mesure pour les systèmes d’échappement marins destinés aux moteurs et aux systèmes d’échappement à haute température.

Des solutions peuvent être développées pour des tuyaux d’échappement individuels ou des ensembles d’échappement complets, y compris les collecteurs, les coudes, les raccords de turbocompresseur, les silencieux et les brides.

En fonction de l’application, la structure de l’isolation peut intégrer de la fibre de verre, de la silice, de la fibre céramique, du tissu aluminisé, de la fibre de verre enduite de silicone et d’autres matériaux résistants aux hautes températures.

Des dimensions, ouvertures, systèmes de fixation et conceptions modulaires sur mesure peuvent également être fournis.

Pour un nouveau projet d’isolation d’échappement marin ou une application de modernisation, les informations techniques utiles comprennent les dimensions des composants, la température de fonctionnement, des photographies ou des plans, l’épaisseur d’isolation requise et l’espace disponible pour l’installation.

La couverture isolante ainsi obtenue peut alors être conçue en fonction de la configuration réelle de l’échappement marin, plutôt que de s’appuyer sur un produit générique « taille unique ».
