Couverture isolante pour composants de moteur à haute température dans le secteur maritime

{{{sourceTextContent.subTitle}}}

Couverture isolante pour échappement marin

{{{sourceTextContent.description}}}

Les couvertures isolantes pour échappements marins sont des produits de protection thermique spécialement conçus pour contrôler la chaleur autour des composants d’échappement à haute température des moteurs marins et des systèmes de propulsion. Elles sont généralement installées sur les tuyaux d’échappement, les collecteurs, les coudes, les raccords de turbocompresseurs, les silencieux et autres composants où une chaleur excessive peut affecter les équipements environnants ou entraîner des températures de surface dangereuses.

Contrairement aux simples gaines d’échappement, une couverture d’échappement marine est généralement fabriquée sous la forme d’une housse isolante multicouche sur mesure. Sa conception peut être adaptée à la géométrie du composant d’échappement, à la température de fonctionnement, à l’espace disponible et aux exigences d’entretien du navire ou du système moteur.

Pour les applications marines, l’isolation thermique doit également résister aux vibrations continues, aux cycles répétés de chauffage et de refroidissement, à l’humidité et aux conditions difficiles de la salle des machines. Une couverture correctement conçue doit donc trouver le juste équilibre entre performances thermiques, durabilité mécanique et facilité d’entretien.

BSTFLEX fabrique des couvertures d’échappement marines sur mesure pour différentes configurations de moteurs et applications de propulsion marine, notamment les moteurs diesel, les moteurs auxiliaires, les générateurs marins et les systèmes d’échappement des navires commerciaux.

Couvertures d’échappement marines pour la gestion thermique de la salle des machines

Un composant d’échappement non isolé peut transférer une quantité considérable de chaleur vers le compartiment moteur environnant. Ceci est particulièrement important lorsque les tuyaux d’échappement ou les collecteurs sont situés à proximité de câbles, de flexibles, de capteurs, de composants du système d’alimentation en carburant ou d’éléments structurels.

Une couverture d’échappement marine réduit le transfert direct de chaleur de la surface de l’échappement vers l’environnement immédiat.

Ses principales fonctions sont les suivantes :

Réduire la température externe de la surface de l’échappement
Limiter la chaleur rayonnante à l’intérieur du compartiment moteur
Protéger les composants voisins contre une chaleur excessive
Améliorer la gestion thermique autour des moteurs marins
Réduire l’exposition à la chaleur des systèmes électriques et hydrauliques
Offrir un environnement de travail plus sûr au personnel de maintenance
Maintenir les performances d’isolation autour des composants d’échappement complexes

Les performances thermiques réelles dépendent de la température d’échappement, du matériau isolant, de l’épaisseur de la couverture, de la géométrie des composants et des conditions d’installation.

Où utilise-t-on les couvertures isolantes pour échappements marins ?

Les couvertures isolantes pour échappements marins peuvent être fabriquées pour des composants individuels ou intégrées dans un système plus vaste de gestion thermique de l’échappement.

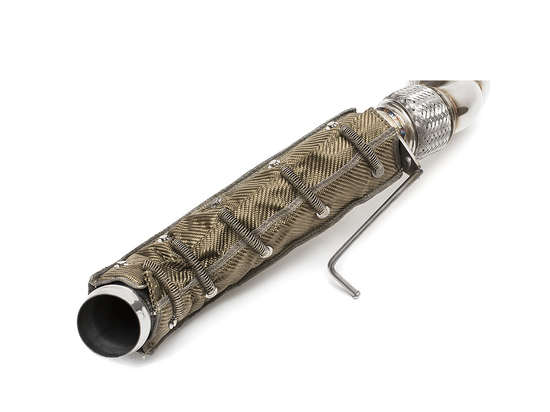

Tuyaux d’échappement

Les tuyaux d’échappement droits comptent parmi les composants les plus simples à isoler. Une couverture sur mesure peut offrir une couverture circonférentielle complète tout en intégrant un système de fixation pratique permettant de la retirer.

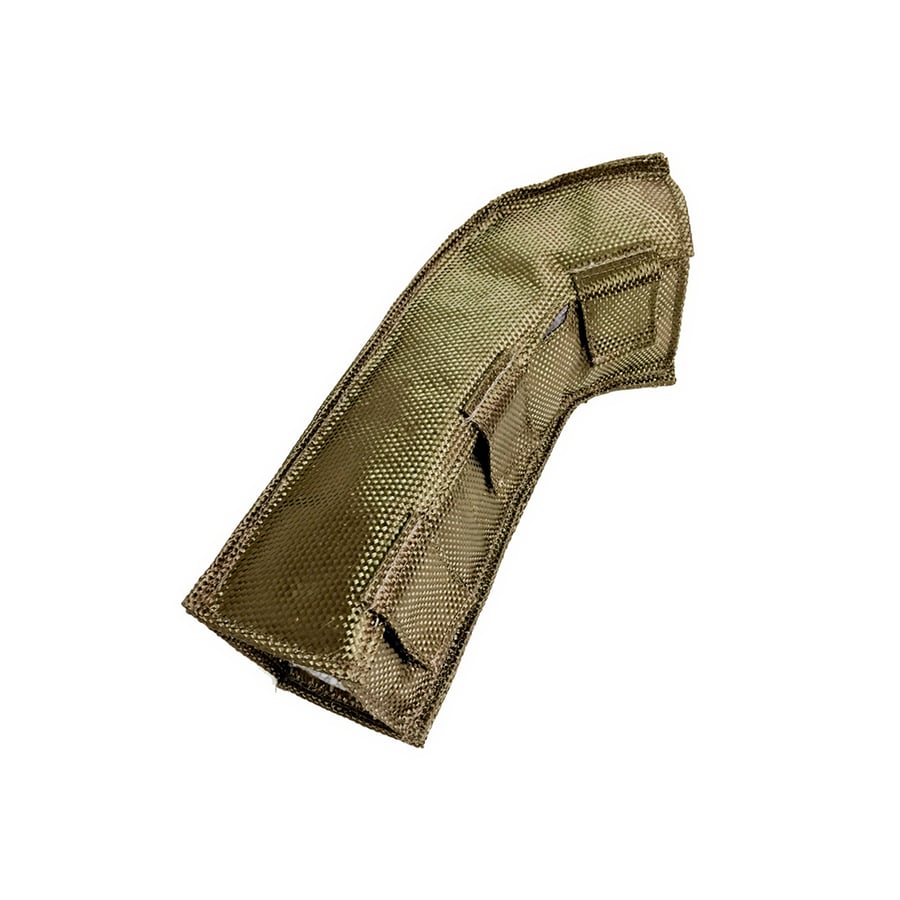

Coudes d’échappement

Les coudes et les courbes sont difficiles à recouvrir avec des manchons standard, car leur géométrie varie sur toute la longueur du composant. La fabrication sur mesure de la couverture permet à l’isolation de suivre la forme réelle du composant.

Collecteurs d’échappement

Les collecteurs des moteurs marins peuvent comporter plusieurs sorties et points de raccordement dans un espace relativement restreint. Des sections individuelles ou une couverture de forme spéciale peuvent être conçues pour recouvrir le collecteur tout en préservant l’accès aux zones critiques.

Raccords d’échappement des turbocompresseurs

Les zones à haute température autour des turbocompresseurs nécessitent souvent une protection thermique supplémentaire. Une couverture sur mesure peut être fabriquée en tenant compte des espaces disponibles et des composants adjacents.

Silencieux marins

Les grands silencieux marins peuvent générer une chaleur importante et être situés dans des espaces confinés de la salle des machines. Les couvertures isolantes amovibles offrent une protection thermique sans restreindre de manière permanente l’accès au silencieux.

Brides et points de raccordement

Des ouvertures spéciales et des sections de couverture distinctes peuvent être intégrées autour des brides d’échappement, des points d’inspection et des raccords d’entretien.

Pourquoi les couvertures d'échappement marines amovibles sont-elles utiles ?

Les équipements marins nécessitent une inspection et un entretien réguliers. Les composants du système d'échappement peuvent devoir être déconnectés, inspectés ou remplacés au cours de la durée de vie du navire.

C'est pourquoi une conception amovible est souvent préférable à une isolation permanente.

Une couverture d’échappement amovible peut être ouverte, retirée et réinstallée sans endommager le matériau isolant. Cela permet de maintenir la protection thermique tout en préservant l’accès au système d’échappement.

La couverture peut également être divisée en plusieurs sections.

Par exemple, un ensemble d’échappement complexe peut nécessiter des gaines distinctes pour :

le collecteur d’échappement
le coude d’échappement
le tuyau droit
la bride
le raccord du turbocompresseur
le silencieux

Cette approche modulaire permet de simplifier l’installation et de réduire la quantité d’isolation à retirer lors de l’entretien.

Matériaux utilisés dans les couvertures d’échappement marines

Le choix des matériaux doit être effectué en fonction de la température de fonctionnement et de l’environnement d’installation.

Le tissu en fibre de verre est largement utilisé pour les couvertures isolantes à haute température où la souplesse et la résistance thermique sont requises.

Le tissu en silice peut être utilisé pour des applications à températures plus élevées où une résistance supplémentaire à l’exposition thermique est nécessaire.

L’isolation en fibre céramique convient aux composants d’échappement soumis à des températures élevées et exigeants, nécessitant un haut niveau de résistance thermique.

Le tissu en fibre de verre enduit de silicone peut offrir une surface extérieure souple et durable pour les applications nécessitant une protection supplémentaire contre l’abrasion et les manipulations.

Le tissu aluminisé peut être choisi lorsqu’une gestion thermique par réflexion est requise autour du système d’échappement.

Des éléments de fixation en acier inoxydable peuvent être utilisés pour maintenir la couverture en place et améliorer sa durabilité face aux vibrations continues du moteur.

La construction finale peut combiner différents matériaux afin de répondre aux exigences thermiques et mécaniques d’un système d’échappement marin particulier.

Construction d’une couverture d’échappement marine

Une couverture sur mesure typique peut comporter plusieurs couches fonctionnelles.

La gaine extérieure protège l’isolation contre les manipulations et les agressions environnementales.

Le noyau isolant assure la résistance thermique principale.

La couche intérieure est choisie en fonction de la température et des conditions d’utilisation des composants d’échappement.

Le système de fixation maintient la couverture autour du composant et permet de la retirer si nécessaire.

Différentes méthodes de fabrication peuvent être utilisées en fonction de la géométrie du composant. Les panneaux plats conviennent aux formes relativement simples, tandis que les modèles en plusieurs pièces sont plus adaptés aux coudes, aux collecteurs et aux ensembles d’échappement irréguliers.

Gestion des vibrations dans les systèmes d’échappement marins

Les vibrations constituent un facteur important à prendre en compte lors de la conception des couvertures isolantes pour échappements marins.

Contrairement aux tuyauteries industrielles fixes, les systèmes d’échappement des moteurs marins peuvent être soumis à des mouvements mécaniques continus. La couverture doit donc rester solidement fixée sans exercer de contrainte excessive sur l’isolation ou les coutures.

Les systèmes de fixation peuvent être choisis en fonction de la forme du composant et des exigences d’exploitation.

Les méthodes de fixation possibles comprennent :

Fil d’acier inoxydable
Sangles métalliques
Crochets et boucles
Boucles
Systèmes de laçage
Fermetures mécaniques
Systèmes de fixation combinés

Le système choisi doit permettre à la couverture de rester stable pendant le fonctionnement tout en pouvant être retirée lors des opérations d’entretien.

Personnalisation des couvertures d’échappement marines

Les produits d’isolation standard peuvent ne pas s’adapter parfaitement aux ensembles d’échappement marins, car la disposition des navires et la configuration des moteurs varient considérablement.

Des couvertures d’échappement marines sur mesure peuvent être fabriquées en fonction :

Des dimensions des composants
Du diamètre des tuyaux d’échappement
Des plans des composants
Des photos d’installation
Des gabarits
Des données CAO
De l’épaisseur d’isolation requise
De la température de fonctionnement
De l’espace disponible
Des exigences de fixation

Des découpes sur mesure peuvent également être réalisées pour les capteurs, les raccords, les supports, les colliers de serrage et autres composants.

Cette approche est particulièrement utile lorsque plusieurs composants du système d’échappement sont situés à proximité les uns des autres et que l’espace disponible pour l’isolation est limité.

Manchons isolants pour systèmes d’échappement marins destinés à différentes applications navales

L’isolation des systèmes d’échappement marins peut être appliquée à une large gamme d’équipements, notamment :

Navires commerciaux
Bateaux de travail
Remorqueurs
Navires de pêche
Navires à passagers
Équipements offshore
Moteurs diesel marins
Moteurs auxiliaires
Générateurs marins
Systèmes d’échappement de salle des machines

La conception de l’isolation peut être adaptée en fonction de la taille de l’équipement et des conditions de fonctionnement.

Guide de sélection des couvertures isolantes pour échappements marins

Lors du choix d’une couverture isolante pour échappement marin, plusieurs paramètres techniques doivent être pris en compte.

Tout d’abord, déterminez la température d’échappement normale et maximale. Cela permet de définir la résistance thermique requise du système d’isolation.

Ensuite, mesurez la géométrie du composant. Le diamètre seul ne suffit pas pour les composants complexes, car les coudes, les brides et les points de raccordement influent sur la configuration de la couverture isolante.

L’espace disponible doit également être mesuré. Un système d’isolation plus épais peut offrir une meilleure résistance thermique, mais il nécessite davantage d’espace pour l’installation.

Il convient ensuite d’étudier le système de fixation en fonction des vibrations, de la fréquence d’entretien et de l’accessibilité.

Enfin, l’environnement maritime doit être pris en compte lors du choix du tissu extérieur et des éléments de fixation.

Les paramètres de sélection importants sont les suivants :

Paramètre Considération
Température des gaz d’échappement Détermine les matériaux d’isolation adaptés
Géométrie du composant Définit la configuration de la couverture
Épaisseur de l’isolation Influence les performances thermiques et l’espace libre
Vibrations Détermine les exigences en matière de fixation et de construction
Exposition à l’humidité Influence le choix du tissu extérieur
Entretien Détermine s’il faut opter pour une conception amovible ou en sections
Espace disponible Limite l’épaisseur de la couverture
Accès aux composants Détermine les ouvertures et les sections distinctes

Fabricant spécialisé dans l’isolation sur mesure des systèmes d’échappement marins

BSTFLEX fournit des couvertures isolantes marines sur mesure résistantes aux hautes températures, destinées aux applications de gestion thermique des moteurs. Ces couvertures peuvent être conçues pour des composants d’échappement individuels ou fournies sous la forme d’un système d’isolation coordonné pour plusieurs sections d’un ensemble d’échappement marin.

Selon l’application, la composition peut inclure de la fibre de verre, de la silice, de la fibre céramique, du tissu aluminisé, de la fibre de verre enduite de silicone et d’autres matériaux résistants aux hautes températures.

L’objectif est de fournir une barrière thermique efficace tout en conservant la souplesse nécessaire à l’inspection, à l’entretien et aux installations répétées.

Pour un projet de couverture isolante d’échappement marin, les informations utiles comprennent les dimensions des composants d’échappement, la température de fonctionnement, des photographies ou des plans, les exigences en matière d’épaisseur d’isolation et l’espace d’installation disponible.

Sur la base de ces paramètres, une couverture isolante d’échappement marin sur mesure peut être développée pour la configuration spécifique du moteur et de l’échappement.
