Isolation du tuyau d'échappement d'un groupe électrogène : pourquoi est-ce important pour la gestion thermique du groupe électrogène ?

{{{sourceTextContent.subTitle}}}

Comment les couvertures isolantes pour tuyaux d'échappement de groupes électrogènes contribuent à réguler la chaleur à l'intérieur des enceintes des groupes électrogènes et à protéger les composants électriques, mécaniques et structurels situés à proximité.

{{{sourceTextContent.description}}}

L'isolation des tuyaux d'échappement des groupes électrogènes joue un rôle important dans le contrôle de la chaleur à l'intérieur des groupes électrogènes diesel et des systèmes de groupes électrogènes en caisson. Les tuyaux d'échappement peuvent fonctionner à des températures élevées et dégager une chaleur rayonnante importante dans l'enceinte environnante, ce qui peut affecter les équipements électriques, le câblage, les flexibles, les composants du moteur et d'autres pièces sensibles à la chaleur.

Un système d’isolation des tuyaux d’échappement correctement conçu forme une barrière thermique autour des tuyaux d’échappement chauds afin de réduire le transfert de chaleur vers l’environnement immédiat. Cela permet de réguler la température de l’enceinte, de limiter l’exposition à la chaleur rayonnante et d’améliorer les conditions thermiques autour du groupe électrogène.

L’isolation des tuyaux d’échappement des groupes électrogènes est couramment utilisée sur :

Les tuyaux d’échappement des groupes électrogènes diesel

Les collecteurs des groupes électrogènes

Les tuyaux de sortie des turbocompresseurs

Les coudes d’échappement

Les silencieux

Les raccords d’échappement flexibles

Les brides

Les joints de dilatation

D’autres composants d’échappement soumis à des températures élevées

Les exigences en matière d’isolation des gaz d’échappement des groupes électrogènes peuvent varier considérablement d’une installation à l’autre. Un petit groupe électrogène en caisson peut présenter un espace très restreint entre la tuyauterie d’échappement et les composants électriques, tandis qu’un grand groupe électrogène industriel peut comporter des conduites d’échappement plus longues avec des conditions de ventilation différentes.

C’est pourquoi l’isolation doit être choisie en fonction de la configuration réelle du groupe électrogène plutôt que d’utiliser une solution standard pour toutes les applications.

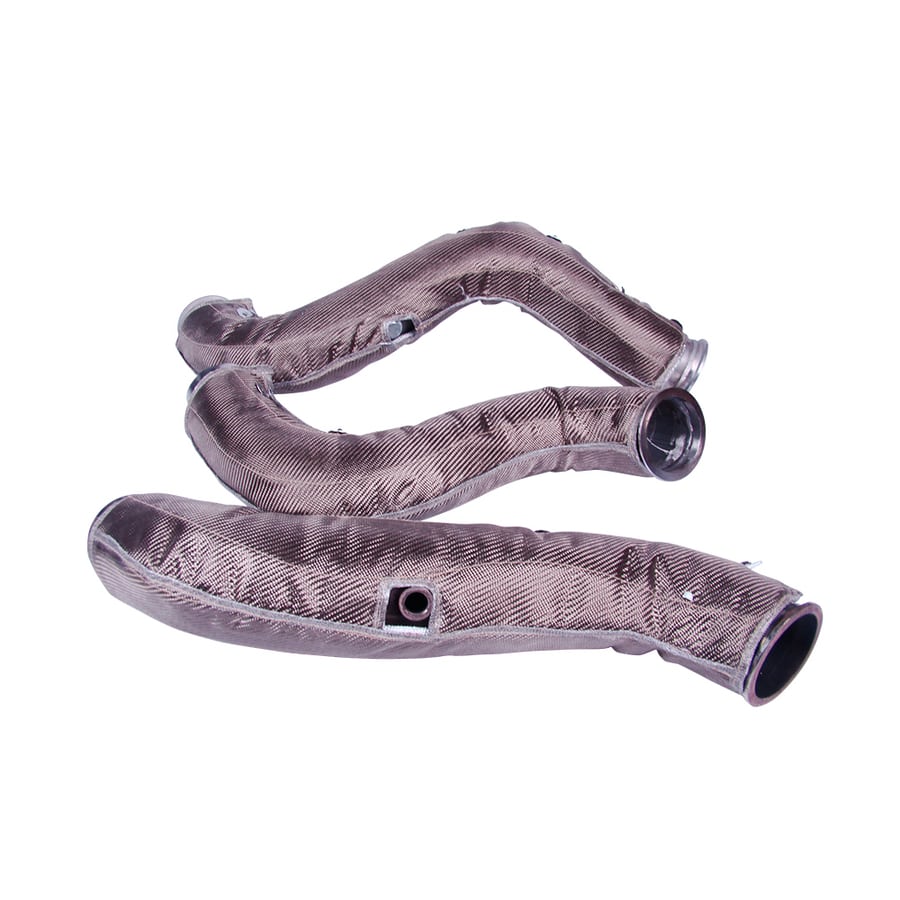

Une couverture isolante amovible pour l'échappement constitue une solution pratique pour les conduites d'échappement des groupes électrogènes. Cette couverture peut être fabriquée aux dimensions et selon la géométrie du composant d'échappement, puis fixée à l'aide de systèmes de fixation amovibles.

Cette conception remplit deux fonctions importantes : l’isolation thermique pendant le fonctionnement du groupe électrogène et un accès aisé lors de la maintenance.

Les groupes électrogènes nécessitent un entretien périodique, et les composants d’échappement peuvent devoir être inspectés, réparés ou remplacés. Un système d’isolation permanent peut rendre l’accès plus difficile, car il peut être nécessaire de retirer l’isolation avant de pouvoir atteindre le composant.

Une couverture isolante amovible pour l’échappement du groupe électrogène peut être ouverte et retirée lors de l’entretien, puis réinstallée par la suite. Cela la rend particulièrement utile au niveau des brides, des raccords de turbocompresseur, des collecteurs d’échappement et d’autres composants nécessitant un entretien.

La structure de l’isolation des tuyaux d’échappement des groupes électrogènes comprend généralement plusieurs couches.

La couche interne, en contact direct avec la chaleur, est choisie pour résister à l’exposition aux températures élevées provenant du tuyau d’échappement. Du tissu en fibre de verre, du tissu à haute teneur en silice, du treillis en acier inoxydable et d’autres textiles résistants aux hautes températures peuvent être utilisés en fonction de l’application.

Le noyau isolant assure la résistance thermique principale. La fibre de verre, les isolants à base de silice et la fibre céramique peuvent être choisis en fonction de la résistance thermique requise et de l’épaisseur d’isolation.

La gaine extérieure protège l’isolant contre l’abrasion, les vibrations, l’huile, l’humidité et les manipulations répétées. De la fibre de verre enduite de silicone et d’autres tissus techniques peuvent être utilisés lorsqu’une durabilité environnementale accrue est requise.

Le choix des matériaux doit tenir compte à la fois de la température et de l’environnement d’exploitation du groupe électrogène.

Les systèmes d’échappement des groupes électrogènes diesel sont soumis à des cycles répétés de chauffage et de refroidissement, ainsi qu’à des vibrations et des mouvements mécaniques. La couverture isolante doit donc conserver sa structure et l’intégrité de ses fixations tout au long de son fonctionnement répété.

L’environnement de l’enceinte peut également influencer la conception.

Des brouillards d’huile, de la condensation, de la poussière et des fluides d’entretien peuvent entrer en contact avec la surface externe. Une couche extérieure protectrice adaptée peut contribuer à prolonger la durée de vie du système d’isolation dans ces conditions.

L’isolation du tuyau d’échappement du groupe électrogène peut également contribuer à protéger les composants situés à proximité.

Les câbles électriques, le câblage de commande, les capteurs, les conduites hydrauliques, les systèmes d’alimentation en carburant et les éléments structurels peuvent être situés relativement près des tuyaux d’échappement chauds. Une exposition continue à la chaleur rayonnante peut accroître les contraintes thermiques subies par ces composants.

Le confinement de la chaleur autour du tuyau d’échappement permet de réduire la quantité de chaleur rayonnante libérée dans l’enceinte environnante.

L’épaisseur de l’isolation est un autre paramètre de conception important.

L’épaisseur adéquate dépend de la température des gaz d’échappement, du diamètre du tuyau, des conditions ambiantes, de l’espace d’installation disponible et de la température de surface externe requise. Il n’est pas toujours possible d’ajouter davantage d’isolation, car les enceintes des groupes électrogènes peuvent être soumises à des contraintes d’espace très strictes.

Les ingénieurs doivent donc définir l’objectif thermique avant de choisir la configuration de la couverture isolante.

Les facteurs de spécification importants comprennent :

Température de fonctionnement du tuyau d’échappement

Température maximale d’exposition

Température de surface externe requise

Diamètre du tuyau

Géométrie du tuyau et des composants

Dégagement disponible

Épaisseur de l’isolation

Vibrations du groupe électrogène

Exposition à l’huile et à l’humidité

Conditions de ventilation

Exigences de maintenance

Méthode de fixation

Cycle de fonctionnement prévu

Pour les tuyaux d’échappement droits des groupes électrogènes, l’isolation peut être fabriquée sous forme de sections cylindriques s’adaptant autour du tuyau.

Pour les coudes et les sections irrégulières, des panneaux de forme sur mesure peuvent offrir une meilleure couverture.

Pour les brides et les points d’intervention, des sections amovibles peuvent être conçues afin que les techniciens puissent accéder au raccordement sans avoir à retirer l’ensemble du système d’isolation d’échappement.

Les systèmes d’échappement de grands générateurs peuvent également bénéficier d’une construction segmentée. Plusieurs sections de couverture peuvent être installées le long du parcours d’échappement, ce qui permet de retirer des sections individuelles lorsque la maintenance s’impose.

L’objectif thermique doit également être clairement défini.

Certaines applications de générateurs visent principalement à protéger le personnel contre les surfaces chaudes. D’autres se concentrent sur la réduction de la chaleur rayonnante à l’intérieur de l’enceinte. Dans les installations plus exigeantes, l’objectif peut être de protéger les équipements électriques ou de maintenir une température spécifique dans l’enceinte.

Ces exigences peuvent conduire à différentes épaisseurs d’isolation et combinaisons de matériaux.

Une couverture isolante d’échappement peut également être associée à un écran thermique d’échappement. La couverture réduit le transfert de chaleur provenant directement du tuyau d’échappement, tandis qu’un écran thermique peut offrir une protection supplémentaire à un composant spécifique situé à proximité.

Cette approche combinée peut s’avérer utile lorsque la configuration du groupe électrogène laisse très peu d’espace entre le système d’échappement et les équipements sensibles.

Par rapport à un revêtement d’échappement classique, une couverture isolante amovible facilite l’accès pour l’entretien et peut être réutilisée après intervention. Par rapport à un simple écran thermique métallique, l’isolation directe du tuyau d’échappement assure un confinement thermique autour du tuyau chaud lui-même.

BSTFLEX fabrique des couvertures isolantes sur mesure pour les tuyaux d’échappement des générateurs ainsi que des gaines thermiques amovibles pour les groupes électrogènes diesel et les équipements industriels de production d’énergie. Les produits peuvent être fabriqués selon des plans, les dimensions des tuyaux, des échantillons de composants et les exigences d'exploitation.

Les combinaisons de matériaux peuvent inclure de la fibre de verre, du tissu à haute teneur en silice, de l'isolant en fibre céramique, du treillis en acier inoxydable et de la fibre de verre enduite de silicone, en fonction de la température, des conditions mécaniques et de l'exposition environnementale.

Pour les systèmes de groupes électrogènes diesel en caisson où la chaleur des gaz d’échappement contribue à la température à l’intérieur du caisson ou menace les composants voisins, une isolation des tuyaux d’échappement de générateur correctement conçue constitue une méthode efficace pour contrôler la chaleur tout en préservant l’accès nécessaire à l’inspection et à la maintenance.
