Isolation du tuyau d'échappement diesel vs couverture isolante amovible

{{{sourceTextContent.subTitle}}}

Comparez les gaines isolantes traditionnelles pour tuyaux d'échappement aux couvertures isolantes amovibles destinées aux moteurs diesel, aux groupes électrogènes, aux systèmes maritimes et aux équipements industriels.

{{{sourceTextContent.description}}}

Les gaines d'isolation pour tuyaux d'échappement diesel et les couvertures isolantes amovibles sont toutes deux utilisées pour réduire les pertes de chaleur et le rayonnement thermique des systèmes d'échappement à haute température, mais elles présentent des différences significatives en termes d'installation, d'entretien, de durabilité et d'adaptation aux composants complexes des moteurs.

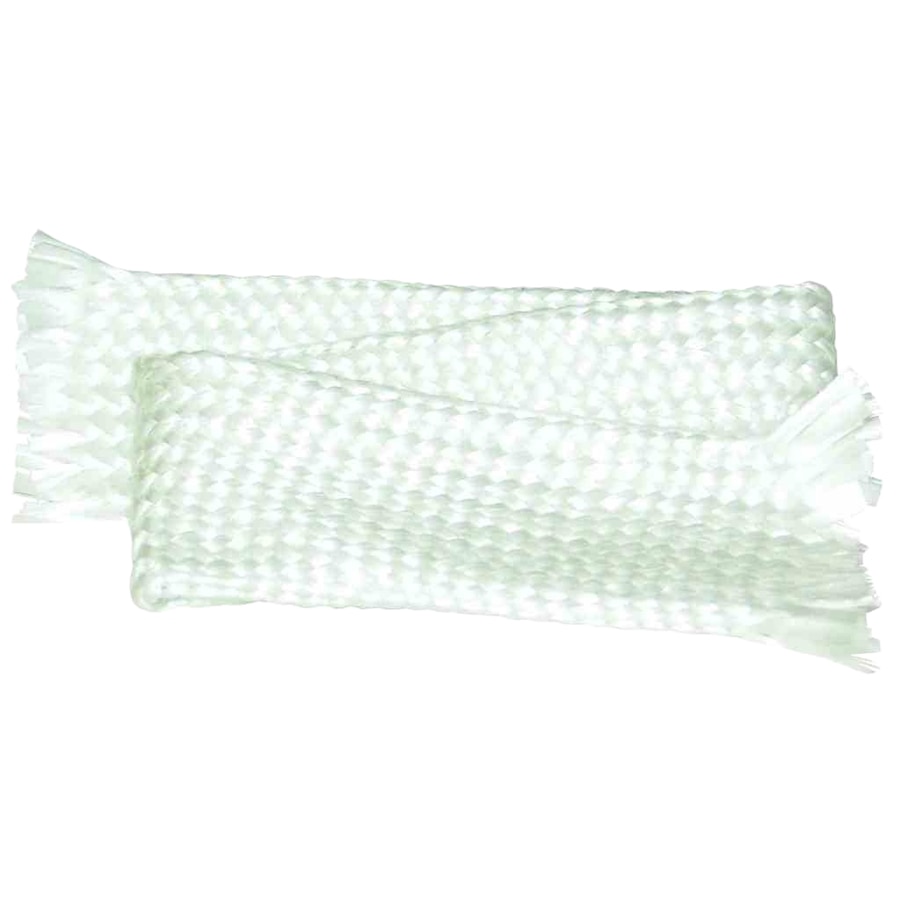

Le calorifuge traditionnel pour tuyaux d'échappement est généralement appliqué directement autour du tuyau en couches continues. Selon le système, l'isolation peut être composée de fibre de verre, de silice, de fibre céramique ou d'autres matériaux résistants aux hautes températures, recouverts d'un tissu protecteur, d'une feuille d'aluminium ou d'un revêtement métallique.

Cette méthode permet d'assurer une isolation thermique efficace pour des tronçons de tuyaux longs et relativement simples.

Une couverture isolante amovible pour échappement présente une conception différente. Elle est fabriquée sous la forme d’une gaine thermique prête à l’emploi qui s’adapte autour du composant d’échappement et est fixée à l’aide de fixations amovibles. La couverture peut être retirée lors de l’entretien, puis réinstallée par la suite.

Pour les moteurs diesel, les groupes électrogènes et les équipements maritimes, cette différence peut avoir un impact majeur sur la facilité d’entretien à long terme.

L'isolation traditionnelle des gaz d'échappement convient souvent aux tuyauteries d'échappement droites où l'accès pour l'entretien est limité et où l'isolation est censée rester en place pendant de longues périodes.

Les couvertures isolantes amovibles sont généralement plus adaptées aux composants nécessitant une inspection, une réparation ou un remplacement réguliers.

Parmi les applications typiques, on peut citer :

Les collecteurs d’échappement diesel

Les tuyaux de sortie des turbocompresseurs

Les coudes d’échappement

Les brides

Les raccords d’échappement flexibles

Les tuyauteries d’échappement des groupes électrogènes

Les systèmes d’échappement des moteurs marins

Les silencieux

Les joints de dilatation

Ensembles d’échappement de moteurs industriels

L’entretien constitue l’une des différences les plus importantes entre ces deux systèmes.

Les manchons d’isolation d’échappement permanents ou semi-permanents peuvent devoir être découpés, déballés ou partiellement détruits avant que le tuyau ou le composant puisse être entretenu. La réinstallation peut nécessiter un nouveau matériau isolant, un revêtement protecteur et une main-d’œuvre supplémentaire.

Une couverture isolante amovible est spécialement conçue pour permettre des interventions répétées. Des crochets, des ressorts, des fils de laçage, des sangles ou d’autres systèmes de fixation permettent de retirer la couverture sans endommager la structure isolante.

Cela peut réduire le temps d’entretien sur les moteurs diesel et les groupes électrogènes, où les intervalles d’entretien sont fréquents.

La géométrie des composants est un autre facteur important à prendre en compte.

Les isolations traditionnelles des tuyaux d’échappement sont généralement plus faciles à installer sur des tuyaux droits et des coudes simples.

Les composants complexes tels que les collecteurs, les turbocompresseurs, les grandes brides, les silencieux et les coudes irréguliers peuvent être difficiles à isoler de manière uniforme à l’aide des méthodes d’enveloppement conventionnelles.

Une couverture isolante d’échappement sur mesure peut être façonnée en fonction de la géométrie réelle du composant. Des découpes peuvent être prévues pour les capteurs, les supports de fixation, les boulons et les raccords d’entretien, ce qui permet de réduire les zones chaudes exposées tout en préservant l’accès pour la maintenance.

Les deux systèmes peuvent également utiliser des matériaux isolants similaires, mais la manière dont ces matériaux sont assemblés est différente.

Une couverture amovible peut comprendre :

Un tissu résistant aux hautes températures côté chaud

Une âme isolante en fibre de verre, en silice ou en fibre céramique

Une couche protectrice extérieure renforcée ou enduite

Des crochets en acier inoxydable, des ressorts ou d’autres éléments de fixation

Un fil à coudre résistant aux hautes températures

Des coutures, des chevauchements et des ouvertures d’accès sur mesure

Des matériaux tels que le tissu en fibre de verre, le tissu à haute teneur en silice, l’isolant en fibre céramique, le treillis en acier inoxydable et la fibre de verre enduite de silicone peuvent être sélectionnés en fonction de la température de fonctionnement et des conditions environnementales.

La durabilité dépend fortement de l’environnement d’installation.

Les moteurs diesel génèrent des vibrations continues et des cycles thermiques répétés. Si un revêtement isolant classique se desserre ou s’abîme, des interstices peuvent se former et exposer les surfaces chaudes des tuyaux.

Une couverture amovible bien conçue peut être élaborée avec des points de fixation définis et une épaisseur d’isolation contrôlée afin de maintenir la protection pendant le fonctionnement du moteur.

L’huile, l’humidité et la contamination doivent également être prises en compte.

Les enceintes des générateurs et les salles des machines peuvent exposer les systèmes d’isolation à des brouillards d’huile, à la condensation ou à des fluides d’entretien. Les installations maritimes peuvent présenter une humidité élevée et une ventilation restreinte.

Dans ces environnements, le matériau de revêtement extérieur revêt une importance particulière.

Un revêtement de tuyau d’échappement peut être préférable lorsque :

Le tracé de la tuyauterie est long et relativement droit

L’accès pour l’entretien est rarement nécessaire

L’espace d’installation est constant

Un système d’isolation permanent est acceptable

La géométrie de la tuyauterie est simple

Une couverture isolante amovible pour l’échappement peut être préférable lorsque :

Le composant nécessite un entretien régulier

La géométrie de l’échappement est complexe

L’accès aux brides, capteurs ou raccords est nécessaire

L’équipement fonctionne dans des conditions de vibrations importantes

L’isolation doit être retirée et réinstallée à plusieurs reprises

Un ajustement sur mesure est requis

L’application implique un collecteur, un turbocompresseur, un silencieux ou un composant d’échappement de forme irrégulière

Dans de nombreux systèmes de moteurs diesel, la meilleure solution ne consiste pas nécessairement à n’utiliser qu’une seule méthode.

Les tronçons d’échappement droits peuvent être isolés à l’aide d’un revêtement conventionnel, tandis que les collecteurs, les brides, les turbocompresseurs et les sections nécessitant un entretien fréquent sont isolés à l’aide de couvertures isolantes amovibles.

Cette approche hybride permet aux ingénieurs de trouver un équilibre entre le coût, les performances thermiques et la facilité d’entretien sur l’ensemble du système d’échappement.

Pour les groupes électrogènes, les couvertures amovibles sont particulièrement utiles autour des composants d’échappement côté moteur, où l’entretien courant est fréquent.

Pour les moteurs marins, des gaines amovibles sur mesure peuvent simplifier l’entretien dans les salles des machines exiguës.

Pour les systèmes diesel industriels, elles peuvent contribuer à réduire la chaleur rayonnante tout en préservant l’accès aux composants critiques de l’échappement.

BSTFLEX fabrique des couvertures isolantes amovibles sur mesure pour les systèmes d’échappement ainsi que des systèmes d’isolation des tuyaux d’échappement à haute température destinés aux moteurs diesel, aux groupes électrogènes, aux équipements marins et aux machines industrielles. Les matériaux, l’épaisseur de l’isolation, la géométrie et les systèmes de fixation peuvent être développés en fonction des plans, des mesures, des échantillons et des conditions réelles d’exploitation.

Lorsqu’il s’agit de choisir entre un revêtement isolant pour tuyau d’échappement diesel et une couverture isolante amovible, la question clé ne porte pas seulement sur la quantité de chaleur à contenir, mais aussi sur la fréquence d’accès au composant. Pour les systèmes d’échappement diesel nécessitant un entretien intensif, les couvertures isolantes amovibles constituent souvent une solution de gestion thermique plus pratique à long terme.
