Isolation des tuyaux d'échappement des moteurs diesel : guide des matériaux et de la conception
{{{sourceTextContent.subTitle}}}
Comment choisir les matériaux isolants et les modèles de couvertures amovibles pour les tuyaux d'échappement des moteurs diesel, les collecteurs d'échappement, les sorties de turbocompresseur et les groupes électrogènes.
{{{sourceTextContent.description}}}
L'isolation des tuyaux d'échappement des moteurs diesel sert à contrôler la chaleur rayonnante, à réduire l'exposition aux surfaces chaudes et à protéger les composants situés à proximité dans les systèmes moteurs à haute température. Elle revêt une importance particulière dans les groupes électrogènes, les moteurs marins, les engins de chantier et les systèmes d'alimentation industriels, où les tuyaux d'échappement passent à proximité de câbles, de flexibles, de circuits de carburant et d'autres composants sensibles à la chaleur.
Un système d’échappement diesel peut comprendre des collecteurs, des turbocompresseurs, des tuyaux de sortie, des coudes, des sections flexibles, des silencieux et des réducteurs de bruit. Chaque composant peut fonctionner à une température différente et nécessiter une configuration d’isolation distincte.
C’est pourquoi l’isolation de l’échappement d’un moteur diesel doit être conçue comme un système complet de gestion thermique plutôt que comme un simple matériau enroulé autour de chaque composant.
L’une des solutions les plus courantes consiste en une couverture isolante amovible pour tuyau d’échappement.
Ce type d’isolation est fabriqué pour s’adapter au composant d’échappement et peut être retiré lors des opérations de maintenance. Il est particulièrement utile sur les moteurs diesel, car les composants d’échappement nécessitent fréquemment une inspection, un entretien ou un remplacement.
Une couverture isolante typique pour échappement diesel présente une structure multicouche.

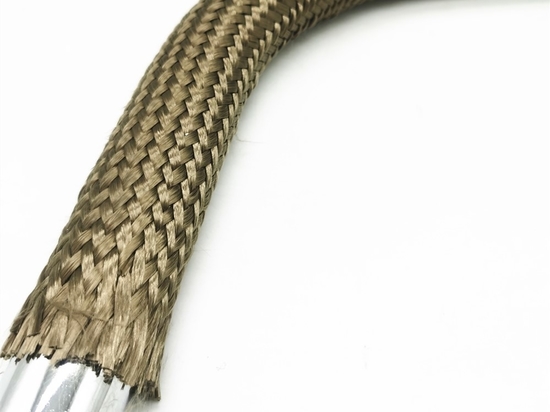

La couche interne, en contact direct avec la chaleur, est placée au plus près de la surface de l’échappement et doit supporter une exposition répétée à des températures élevées. Du tissu en fibre de verre, du tissu à haute teneur en silice, du treillis en acier inoxydable et d’autres matériaux résistants à la chaleur peuvent être choisis en fonction des conditions thermiques.
Le noyau isolant réduit le transfert de chaleur à travers la couverture. On peut utiliser de l’isolant en fibre de verre, de l’isolant à base de silice et des matériaux en fibres céramiques, en fonction des performances requises et de l’épaisseur disponible.

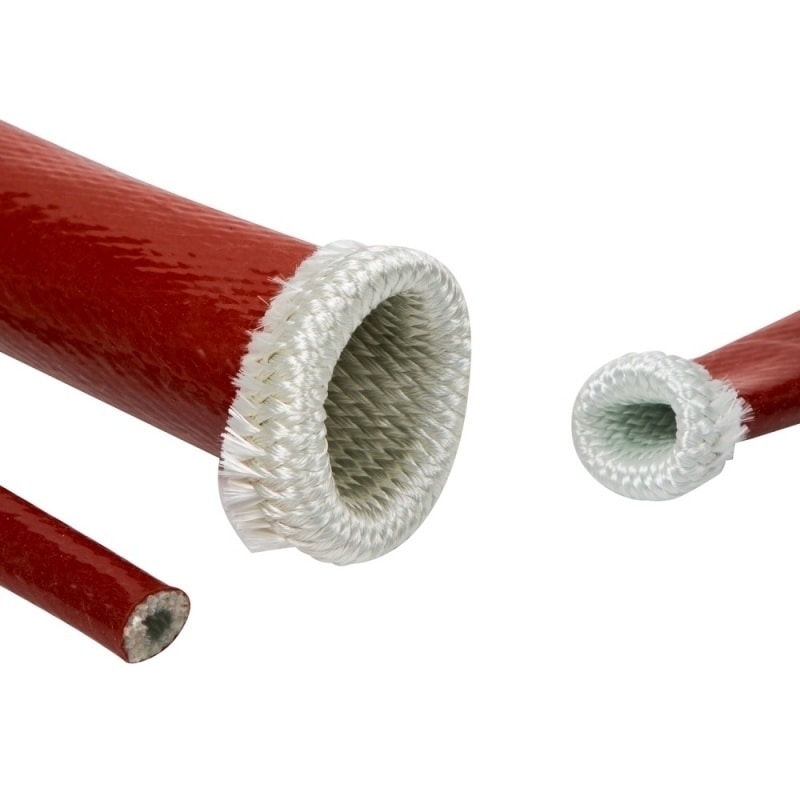

La couche extérieure protège le système d’isolation contre l’abrasion, les vibrations, l’huile, l’humidité et les manipulations répétées. La fibre de verre enduite de silicone est généralement choisie lorsqu’une surface externe à la fois durable et souple est requise.
Le choix des matériaux doit se fonder sur les conditions réelles d’exploitation.
La fibre de verre convient à de nombreuses applications générales liées aux gaz d’échappement diesel, car elle allie résistance thermique, souplesse et facilité de manipulation.
Les matériaux à forte teneur en silice sont souvent choisis pour les zones plus chaudes, telles que les collecteurs d’échappement et les sections de sortie des turbocompresseurs.
L’isolation en fibre céramique peut être utilisée lorsqu’une résistance thermique plus élevée est requise dans un espace d’installation restreint.
Un treillis en acier inoxydable peut être intégré dans les zones soumises à une forte usure ou à de fortes vibrations afin d’améliorer la durabilité mécanique.
Les moteurs diesel présentent plusieurs défis de conception qui diffèrent de ceux des tuyauteries chaudes fixes.
Les vibrations constituent l’un des facteurs les plus importants à prendre en compte.
La couverture isolante doit rester solidement en place pendant que le moteur fonctionne sous l’effet de vibrations continues. Les joints, les points de fixation et les couches d’isolation doivent donc être conçus pour résister aux mouvements, à l’abrasion et aux cycles thermiques répétés.
La géométrie des composants est un autre facteur majeur.
Un tuyau d’échappement diesel droit peut être isolé à l’aide d’une couverture cylindrique relativement simple. Un collecteur d’échappement, un carter de turbocompresseur, une bride ou un coude nécessitent une forme sur mesure plus complexe.
Un ajustement précis permet de minimiser les zones chaudes exposées et d’empêcher l’isolant d’interférer avec les capteurs, les colliers de serrage, les boulons et les points d’entretien.
L’isolation des tuyaux d’échappement des moteurs diesel est couramment utilisée pour :
Les moteurs diesel fixes
Les groupes électrogènes diesel
Les moteurs diesel marins
Les engins de chantier
Les équipements miniers
Les machines agricoles
Les véhicules lourds
Systèmes d’alimentation industriels
Installations de groupes électrogènes de secours
Systèmes de cogénération
Dans les systèmes de groupes électrogènes fermés, l’isolation des tuyaux d’échappement diesel contribue à réduire la quantité de chaleur rayonnante libérée dans l’enceinte.
Ceci est important car une chaleur excessive peut augmenter la charge thermique sur les composants électriques, les alternateurs, les systèmes de commande et les pièces du moteur environnantes.
Dans les salles des machines navales, l’isolation des gaz d’échappement peut aider à contrôler la chaleur autour des espaces confinés abritant les machines, tout en permettant un accès amovible aux tuyaux, aux collecteurs et aux composants du turbocompresseur.
Sur les engins mobiles, une isolation peut être nécessaire pour protéger les flexibles hydrauliques, le câblage électrique et les structures de la carrosserie situées à proximité du système d’échappement.
L’épaisseur de l’isolation doit être choisie en fonction des performances thermiques requises.
La question essentielle ne porte pas seulement sur la température atteinte par le tuyau d’échappement, mais aussi sur la température à laquelle la surface externe de la couverture isolante doit rester.
Un système conçu principalement pour réduire la chaleur rayonnante peut avoir des exigences différentes de celles d’un système destiné à assurer la protection du personnel ou à atteindre un objectif spécifique de température de surface externe.
Les ingénieurs chargés de définir les spécifications de l’isolation des tuyaux d’échappement des moteurs diesel doivent tenir compte des éléments suivants :
La température des gaz d’échappement
La température de surface du tuyau d’échappement
La température de fonctionnement en continu
L’exposition à des températures de pointe
La température souhaitée de la surface extérieure
Le diamètre du tuyau
La géométrie des composants
L’espace disponible pour l’installation
L’épaisseur de l’isolation
Les vibrations du moteur
L’exposition à l’huile et à l’humidité
La fréquence d’entretien
Méthode de fixation
Environnement d’exploitation
Durée de vie prévue
Le système de fixation revêt une importance particulière pour les couvertures isolantes amovibles destinées aux gaz d’échappement des moteurs diesel.
Des crochets, des ressorts, des fils de laçage, des sangles ou d’autres dispositifs de fixation mécaniques peuvent être utilisés en fonction de la forme du composant et du niveau de vibrations. La conception doit garantir une installation sûre sans compliquer inutilement la maintenance.
Pour les composants de grande taille ou de forme irrégulière, plusieurs sections d’isolation plus petites peuvent s’avérer plus pratiques qu’une seule grande couverture.
Une construction segmentée permet à un technicien de retirer uniquement la section nécessaire à l’intervention et peut améliorer l’ajustement autour d’ensembles d’échappement complexes.
L’isolation des échappements diesel doit également être conçue en tenant compte des capteurs, des brides et des points de raccordement.
Des ouvertures et des découpes peuvent être intégrées à la couverture afin que les capteurs de température, les éléments de fixation et autres points d’intervention restent accessibles.
Par rapport aux revêtements d’échappement classiques, les couvertures isolantes amovibles offrent des avantages significatifs pour l’entretien des moteurs diesel. L’isolation peut être retirée sans être endommagée, puis réinstallée après l’intervention.
Par rapport à un écran thermique d’échappement rigide, l’isolation directe assure un confinement thermique plus étroit autour du tuyau d’échappement lui-même.
Dans les installations exigeantes, les deux technologies peuvent être combinées. Une couverture isolante peut réduire la chaleur à la source d’échappement, tandis qu’un écran thermique supplémentaire protège un composant particulièrement sensible situé à proximité.
BSTFLEX fabrique des couvertures isolantes sur mesure pour les tuyaux d’échappement des moteurs diesel destinés aux groupes électrogènes, aux moteurs marins, aux engins de chantier et aux systèmes d’alimentation industriels. Les matériaux, les épaisseurs d’isolation, les formes et les systèmes de fixation peuvent être développés en fonction des plans, des mesures, des échantillons et des conditions réelles d’exploitation.
Un système d'isolation d'échappement de moteur diesel bien conçu doit trouver le juste équilibre entre la résistance à la température, les performances thermiques, la résistance aux vibrations, la facilité d'entretien et la géométrie des composants. Lorsque ces facteurs sont pris en compte dans leur ensemble, les couvertures isolantes amovibles pour échappement constituent une solution efficace pour contrôler la chaleur autour des systèmes d'échappement des moteurs diesel.
