Manchons d'échappement sur mesure pour composants d'échappement complexes

{{{sourceTextContent.subTitle}}}

Les couvertures isolantes d'échappement sur mesure offrent une protection thermique parfaitement ajustée aux collecteurs, coudes, turbocompresseurs, silencieux, brides et tuyauteries de forme irrégulière.

{{{sourceTextContent.description}}}

Les produits d'isolation standard conviennent bien aux tuyaux simples et droits, mais de nombreux systèmes d'échappement comportent des composants aux formes complexes, aux espaces restreints et aux multiples points de raccordement. Dans ces situations, les manchons d'échappement sur mesure offrent une solution plus efficace, car ils sont conçus en fonction de la géométrie réelle du composant d'échappement.

Une couverture d’échappement sur mesure est une enveloppe isolante amovible résistante aux hautes températures, fabriquée à partir de plans, de cotes, de modèles 3D, de gabarits ou d’échantillons physiques. L’objectif est d’assurer une couverture étroite autour des composants d’échappement de forme irrégulière tout en préservant l’accès aux boulons, capteurs, brides, supports et points d’entretien.

Les manchons isolants sur mesure sont couramment utilisés sur :

Les collecteurs d’échappement

Les carters de turbocompresseurs

Les coudes d’échappement

Les silencieux

Les raccords d’échappement flexibles

Les brides

Les joints de dilatation

Les composants catalytiques d’échappement

Les ensembles d’échappement de générateurs

Systèmes d’échappement de moteurs marins

Équipements d’échappement pour procédés industriels

Les composants d’échappement complexes peuvent créer des points chauds localisés difficiles à contrôler avec une isolation conventionnelle sous forme de manchons ou de tuyaux droits. Une couverture sur mesure peut être segmentée et façonnée pour épouser plus fidèlement les courbes, les transitions et les surfaces irrégulières, réduisant ainsi les zones exposées d’où la chaleur rayonnante peut s’échapper.

La structure de la couverture repose généralement sur plusieurs couches fonctionnelles.

La couche interne, en contact direct avec la chaleur, est choisie pour résister à l’exposition directe aux températures élevées des gaz d’échappement. Selon l’application, les matériaux peuvent inclure du tissu en fibre de verre, du tissu à haute teneur en silice, du treillis en acier inoxydable ou d’autres textiles résistants à la chaleur.

Le noyau isolant assure la résistance thermique principale. La fibre de verre, les isolants à base de silice et les matériaux en fibres céramiques peuvent être choisis en fonction de la température de fonctionnement, de l’espace disponible et de la réduction de température de surface requise.

La couche externe protège l’isolant contre l’abrasion, les vibrations, l’huile, l’humidité et les manipulations répétées. La fibre de verre enduite de silicone et d’autres tissus techniques durables sont souvent utilisés lorsque une protection supplémentaire contre les agressions extérieures est nécessaire.

La conception du système de fixation revêt une importance particulière sur les composants complexes.

Les couvertures d’échappement sur mesure peuvent utiliser des crochets, des ressorts, des fils de laçage, des sangles, des boucles ou d’autres systèmes de fixation amovibles. La méthode de fixation doit garantir une installation sûre tout en permettant au personnel de maintenance de retirer et de réinstaller la couverture sans endommager l’isolation.

Pour les collecteurs d’échappement, des sections individuelles peuvent être conçues autour des dérivations, des collecteurs et des brides.

Pour les turbocompresseurs, des gaines profilées peuvent épouser la forme du carter de turbine tout en laissant accessibles les mécanismes d’actionnement, les conduites d’huile et les zones d’entretien.

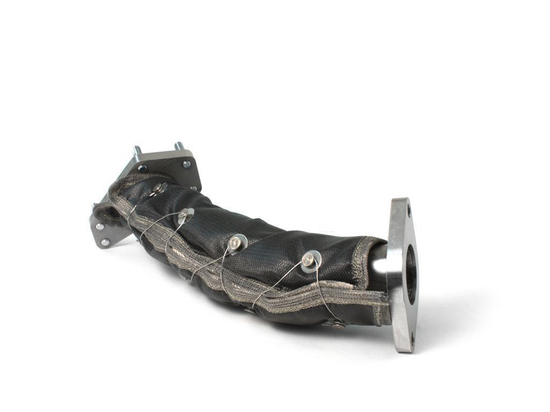

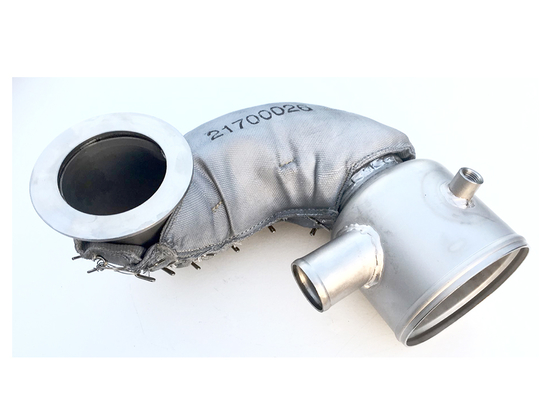

Pour les coudes d’échappement et les raccords flexibles, une construction segmentée permet de s’adapter aux changements de direction et aux mouvements localisés.

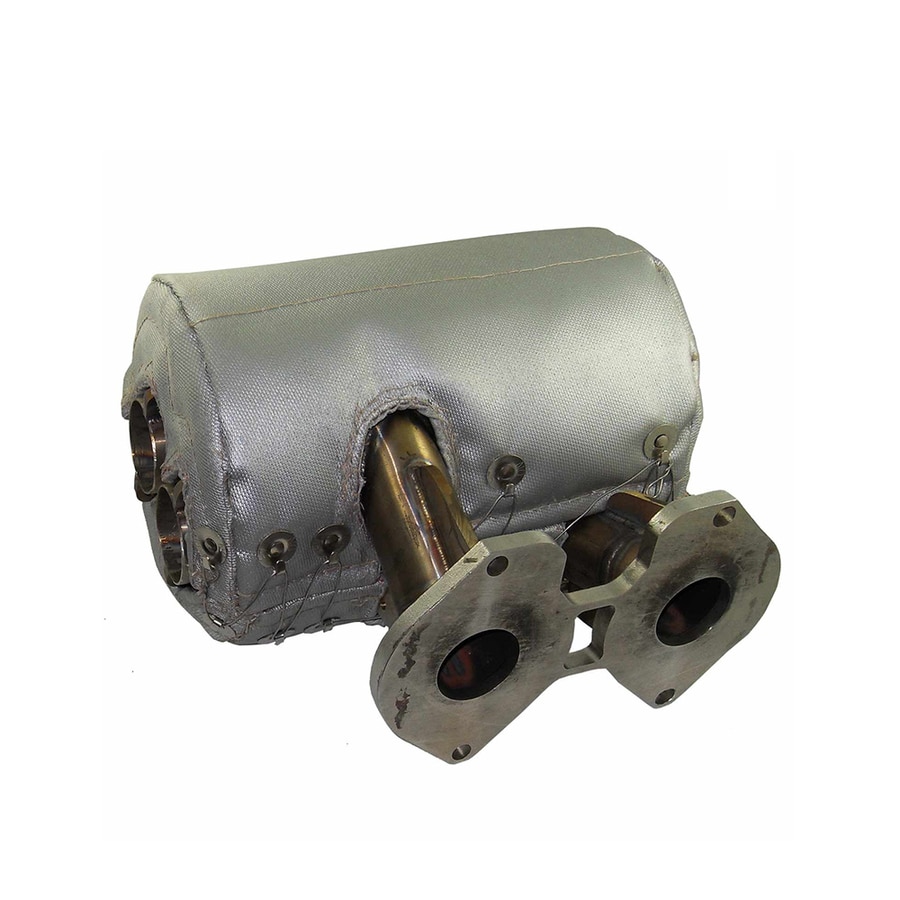

Pour les silencieux, des gaines amovibles de plus grande taille peuvent être fabriquées autour de corps cylindriques, ovales ou de forme sur mesure.

Cette approche de conception spécifique à chaque composant offre des avantages par rapport aux méthodes d’isolation génériques.

Une couverture mal ajustée peut laisser des espaces, comprimer l’isolation de manière inégale ou gêner les composants voisins. En revanche, une couverture d’isolation d’échappement sur mesure peut être conçue avec une épaisseur contrôlée, des zones de chevauchement définies et des ouvertures dédiées pour les capteurs, les points de fixation et les raccordements.

Les couvertures d’échappement sur mesure sont particulièrement utiles dans les installations compactes.

Les enceintes de générateurs, les salles des machines navales, les équipements lourds et les machines industrielles présentent souvent un espace libre limité entre les composants d’échappement et les systèmes sensibles à la chaleur. Le câblage, les flexibles hydrauliques, les conduites de carburant, les commandes électroniques et les surfaces structurelles peuvent se trouver à proximité de l’échappement.

Le confinement de la chaleur directement autour de la source peut contribuer à réduire la charge thermique sur ces composants voisins.

Les ingénieurs chargés de spécifier des couvertures d’échappement sur mesure doivent tenir compte des éléments suivants :

Géométrie du composant

Température maximale de fonctionnement

Température en régime continu

Réduction requise de la température de surface

Dégagement disponible pour l’installation

Épaisseur de l’isolation

Vibrations

Exposition à l’huile et à l’humidité

Emplacements de fixation

Positions des capteurs et des supports

Accès pour la maintenance

Le sens de retrait de la couverture

La durée de vie requise

La conception doit également tenir compte des modalités d’entretien du composant.

Une couverture isolante techniquement efficace peut néanmoins poser des problèmes d’entretien si elle ne peut être retirée sans démonter les équipements environnants. C’est pourquoi les composants de grande taille peuvent être divisés en plusieurs sections de couverture amovibles, afin que le personnel d’entretien ne retire que la partie nécessitant un accès.

Les couvertures d’échappement sur mesure peuvent également s’inscrire dans un système plus large de gestion thermique. Par exemple, une couverture de collecteur ou de turbocompresseur peut confiner la chaleur à la source, tandis qu’un écran thermique métallique secondaire protège un composant électrique voisin contre la chaleur rayonnante résiduelle.

BSTFLEX fabrique des couvertures d’échappement sur mesure pour les systèmes d’échappement automobiles, de moteurs diesel, de groupes électrogènes, maritimes et industriels. Les couvertures peuvent être développées à partir de dessins techniques, des dimensions fournies par le client, de gabarits ou d’échantillons de composants.

Différents matériaux de face chaude, âmes isolantes, tissus extérieurs, épaisseurs et systèmes de fixation peuvent être sélectionnés en fonction de l’environnement d’exploitation et des exigences thermiques.

Pour les composants d’échappement de forme irrégulière où l’isolation standard des tuyaux ne peut pas assurer une couverture adéquate, une couverture d’échappement sur mesure, correctement conçue, offre une méthode pratique pour réduire la chaleur rayonnante, contrôler la température de surface externe et maintenir un accès aisé pour l’inspection et la maintenance.
