Couverture isolante pour tuyau d'échappement destinée aux conduites à haute température

{{{sourceTextContent.subTitle}}}

Les manchons isolants sur mesure pour tuyaux d'échappement permettent de réduire la chaleur rayonnante et la température de surface des tuyaux d'échappement des moteurs diesel, des groupes électrogènes, des bateaux et des installations industrielles.

{{{sourceTextContent.description}}}

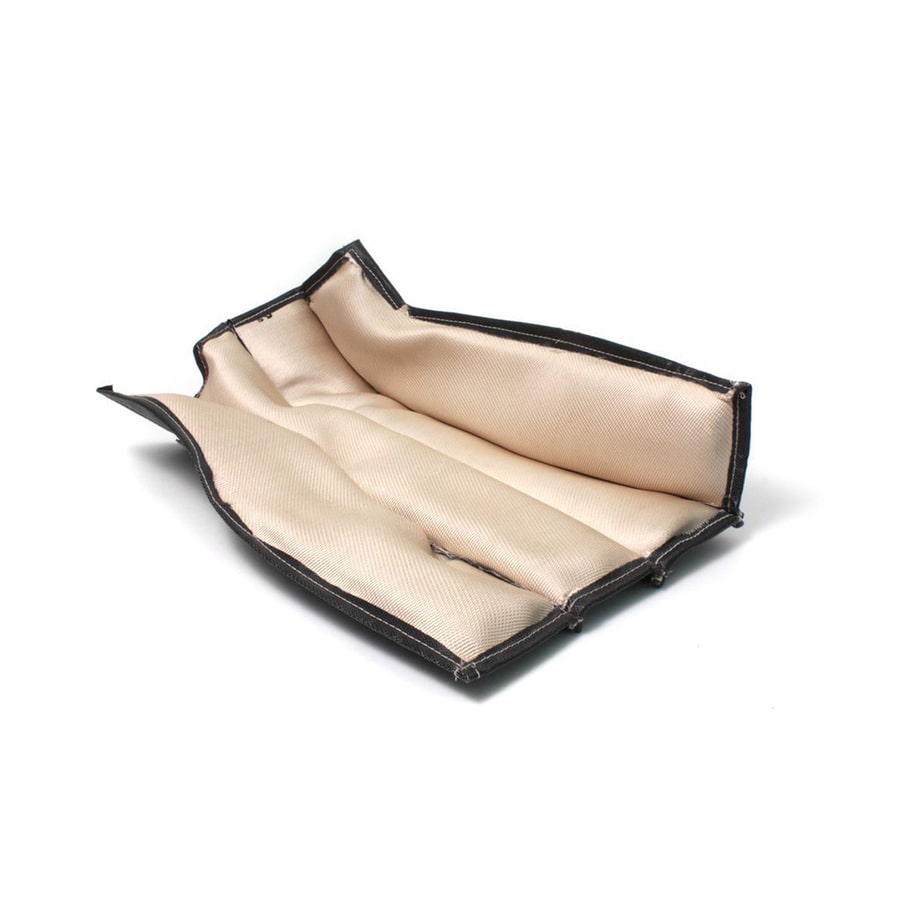

Une couverture isolante pour tuyau d'échappement est un système d'isolation thermique amovible conçu pour s'adapter directement autour des tuyaux d'échappement à haute température. Elle est utilisée lorsque les tuyaux d'échappement chauds génèrent une chaleur rayonnante excessive, des températures de surface élevées ou des risques d'exposition thermique pour les équipements, les flexibles, le câblage et le personnel situés à proximité.

Contrairement à un écran thermique métallique classique, qui est généralement installé entre une source de chaleur et un composant à protéger, une couverture isolante pour tuyau d’échappement entoure le tuyau lui-même. Cette méthode d’isolation directe permet de confiner la chaleur plus près de la source et d’assurer une protection thermique plus homogène le long des tuyaux droits, des coudes, des brides et des autres sections du système d’échappement.

On trouve des tuyauteries d’échappement à haute température dans de nombreuses applications industrielles, notamment les moteurs diesel, les groupes électrogènes, les systèmes de propulsion maritimes, les équipements de production d’énergie fixes et les machines lourdes. Dans les espaces clos, les tuyaux d’échappement non isolés peuvent dégager d’importantes quantités de chaleur dans l’environnement immédiat et augmenter la charge thermique sur l’ensemble du système.

Une couverture pour tuyau d’échappement correctement conçue permet de remédier à ce problème en combinant plusieurs couches fonctionnelles.

La couche interne est en contact direct avec le tuyau d’échappement chaud et doit supporter une exposition répétée à des températures de fonctionnement élevées. La fibre de verre, le tissu à haute teneur en silice, le treillis en acier inoxydable et d’autres matériaux résistants à la chaleur peuvent être choisis en fonction de l’application.

Le noyau isolant assure la résistance principale au transfert de chaleur. En fonction de la température et des performances requises, une isolation en fibre de verre, des matériaux à base de silice ou une isolation en fibre céramique peuvent être intégrés à la structure de la couverture.

La couche extérieure protège l’isolation contre l’abrasion, les vibrations, l’huile, l’humidité et les manipulations répétées. Pour les applications où la résistance à la contamination est importante, on peut utiliser de la fibre de verre enduite de silicone et d’autres tissus techniques enduits.

Ces couches agissent de concert pour créer une barrière thermique souple autour du tuyau d’échappement.

Les applications courantes des couvertures isolantes pour tuyaux d’échappement comprennent :

Tuyauteries d’échappement de moteurs diesel

Tuyaux d’échappement de générateurs

Systèmes d’échappement de moteurs marins

Tuyauteries de moteurs industriels

Coudes d’échappement

Brides d’échappement

Tuyaux de sortie de turbocompresseurs

Raccords d’échappement flexibles

Tuyauteries d’entrée et de sortie de silencieux

Conduites d’échappement de procédés à haute température

L’accès pour l’entretien est l’une des principales raisons d’utiliser une couverture isolante amovible pour tuyau d’échappement.

Les systèmes d’échappement industriels nécessitent régulièrement des inspections, des resserrages, des réparations et le remplacement de composants. Un isolant fixe peut compliquer ces opérations, car il peut être nécessaire de le retirer de manière destructive avant de pouvoir accéder aux composants.

Une couverture isolante amovible pour tuyau d’échappement peut être ouverte et retirée lorsque la maintenance est nécessaire, puis réinstallée par la suite. Cela s’avère particulièrement utile au niveau des brides, des colliers de serrage, des capteurs, des joints de dilatation et des composants d’échappement nécessitant un entretien périodique.

Une adaptation sur mesure est également importante pour les performances thermiques.

Une couverture qui ne suit pas étroitement le contour du tuyau ou du composant peut laisser des zones exposées d’où la chaleur s’échappe. Les sections droites peuvent généralement être isolées à l’aide de couvertures cylindriques simples, tandis que les coudes, les réducteurs, les brides et les assemblages d’échappement irréguliers nécessitent souvent des sections d’isolation façonnées sur mesure.

Pour les longues conduites d’échappement, plusieurs sections de manchons isolants peuvent être conçues de manière à ce que certaines zones puissent être retirées sans démanteler l’ensemble du système d’isolation.

L’épaisseur d’isolation requise dépend de plusieurs facteurs, notamment la température des gaz d’échappement, le diamètre de la conduite, les conditions ambiantes et la température de surface extérieure souhaitée. L’augmentation de l’épaisseur d’isolation peut améliorer la résistance thermique, mais l’espace disponible autour de la conduite doit également être pris en compte.

Les ingénieurs chargés de définir les spécifications de l’isolation des tuyaux d’échappement doivent évaluer :

La température continue des gaz d’échappement

La température maximale d’exposition

La réduction souhaitée de la température de surface

Le diamètre du tuyau

La géométrie du tuyau

L’espace disponible pour l’installation

L’épaisseur de l’isolation

Le niveau de vibrations

L’exposition à l’huile et à l’humidité

L’accès pour la maintenance

Système de fixation

Conditions environnementales

L’environnement d’application peut influencer considérablement la conception finale.

Dans les groupes électrogènes, des couvertures isolantes pour tuyaux d’échappement sont souvent utilisées pour réduire la chaleur rayonnante à l’intérieur des enceintes acoustiques ou étanches aux intempéries. Cela permet de limiter l’exposition thermique des systèmes électriques et des composants du moteur situés à proximité.

Dans les installations de moteurs diesel, ces couvertures peuvent isoler les tuyaux d’échappement, les collecteurs et les sections de sortie des turbocompresseurs tout en résistant aux vibrations et aux cycles thermiques répétés.

Les systèmes d’échappement marins peuvent nécessiter une résistance supplémentaire à l’humidité, à la contamination par l’huile et aux conditions exiguës des salles des machines.

Les installations de tuyauterie industrielles peuvent privilégier la protection du personnel, la réduction des pertes thermiques et un accès facilité pour la maintenance.

Par rapport aux revêtements traditionnels des tuyaux d’échappement, une couverture isolante amovible facilite l’entretien et le remplacement. Comparée à un blindage rigide, elle offre un confinement thermique direct autour du tuyau chaud et peut être fabriquée sur mesure pour des géométries complexes.

BSTFLEX fabrique des couvertures isolantes sur mesure pour les tuyaux d’échappement des moteurs diesel, des groupes électrogènes, des équipements maritimes, des machines industrielles et d’autres applications d’échappement à haute température. Les dimensions des couvertures, l’épaisseur de l’isolation, les matériaux, les méthodes de fixation et les formes des composants peuvent être développés en fonction de plans, de mesures, d’échantillons et des conditions de fonctionnement réelles.

Pour les tuyauteries d’échappement à haute température où la chaleur rayonnante, l’exposition aux surfaces chaudes et l’accessibilité pour la maintenance constituent des préoccupations majeures, une couverture isolante pour tuyau d’échappement correctement conçue offre une solution de gestion thermique efficace et pratique.
