Quelle est la meilleure isolation pour un tuyau d'échappement ?

{{{sourceTextContent.subTitle}}}

Guide pratique pour le choix des matériaux d'isolation des tuyaux d'échappement destinés aux moteurs diesel, aux groupes électrogènes, aux systèmes maritimes et à d'autres applications à haute température.

{{{sourceTextContent.description}}}

Le choix de la meilleure isolation pour un tuyau d'échappement dépend de la température de fonctionnement, de la géométrie du tuyau, de l'espace disponible pour l'installation, de l'exposition aux conditions environnementales et du niveau de réduction de la température de surface requis. Il n'existe pas de matériau isolant unique qui soit idéal pour tous les systèmes d'échappement.

Pour les moteurs industriels, les groupes électrogènes, les équipements maritimes et les systèmes d'échappement à usage intensif, l'isolation doit faire plus que simplement supporter la chaleur. Elle doit également résister aux vibrations, aux cycles thermiques répétés, à la contamination par l’huile, à l’humidité et aux manipulations liées à la maintenance, tout en restant stable autour du tuyau d’échappement.

Plusieurs matériaux résistants aux hautes températures sont couramment utilisés pour l’isolation des tuyaux d’échappement.

L’isolation en fibre de verre est largement utilisée lorsque de bonnes performances thermiques, une bonne flexibilité et un bon rapport coût-efficacité sont requis. Il peut être intégré dans des couvertures et des gaines isolantes amovibles pour tuyaux d’échappement, destinées à de nombreuses applications de moteurs et de groupes électrogènes.

Les matériaux à haute teneur en silice offrent une meilleure résistance aux températures élevées et sont souvent choisis pour des conditions d’échappement plus difficiles. Les tissus en silice peuvent être utilisés comme couches exposées à la chaleur, comme revêtements de protection ou comme éléments de systèmes d’isolation multicouches.

L’isolant en fibre céramique convient aux applications nécessitant une résistance aux températures plus élevées et une meilleure résistance thermique dans un espace restreint. Il est couramment utilisé comme âme isolante interne lorsque les températures d’échappement sont particulièrement exigeantes.

Les mailles en acier inoxydable et les tissus métalliques sont souvent utilisés comme renfort ou protection de la face exposée à la chaleur dans les zones soumises à l’abrasion, aux vibrations ou au contact direct avec des composants d’échappement très chauds.

La fibre de verre enduite de silicone peut être utilisée comme couche de protection extérieure lorsque la résistance à l’huile, à l’humidité, à l’abrasion et aux manipulations mécaniques est importante.

Le système d’isolation doit donc être considéré comme un ensemble complet plutôt que comme un matériau unique.

Une couverture isolante amovible typique pour tuyau d’échappement peut comprendre :

Une couche intérieure haute température en contact avec le tuyau d’échappement

Une âme d’isolation thermique

Un tissu de protection externe résistant

Des éléments de fixation en acier inoxydable

Des coutures et découpes sur mesure pour les brides, les capteurs ou les supports

Cette construction multicouche permet au système d’isolation d’allier résistance thermique, durabilité mécanique et facilité d’entretien.

L’application influence également le choix des matériaux.

Pour l’isolation des tuyaux d’échappement des moteurs diesel, la résistance aux vibrations et aux cycles thermiques répétés est importante, car le fonctionnement du moteur génère des mouvements mécaniques continus et des variations rapides de température.

Pour l’isolation des tuyaux d’échappement des générateurs, le confinement thermique à l’intérieur du caisson est souvent une priorité. La réduction de la chaleur rayonnante provenant de la tuyauterie d’échappement peut contribuer à limiter l’accumulation de chaleur autour des équipements électriques, du câblage et d’autres composants du moteur.

Les systèmes d’échappement maritimes peuvent nécessiter des matériaux isolants tolérant une forte humidité, la contamination par l’huile et les conditions exiguës de la salle des machines.

Dans le cas des tuyauteries d’échappement industrielles, l’accent peut être davantage mis sur la protection du personnel, la stabilité des processus ou le maintien de températures de surface externes acceptables.

L’épaisseur de l’isolation est un autre facteur critique. Une couche d’isolation plus épaisse offre généralement une meilleure résistance au transfert de chaleur, mais l’espace disponible peut limiter la quantité de matériau pouvant être installée. L’épaisseur optimale doit donc être choisie en fonction de la température réelle des gaz d’échappement, des conditions environnantes et de la température de surface externe requise.

La géométrie des tuyaux a également son importance. Les tuyaux d’échappement droits sont relativement faciles à isoler, tandis que les coudes, les brides, les raccords flexibles, les collecteurs et les silencieux nécessitent souvent des gaines isolantes sur mesure. Une isolation mal ajustée peut laisser des zones chaudes exposées et réduire l’efficacité du système global de gestion thermique.

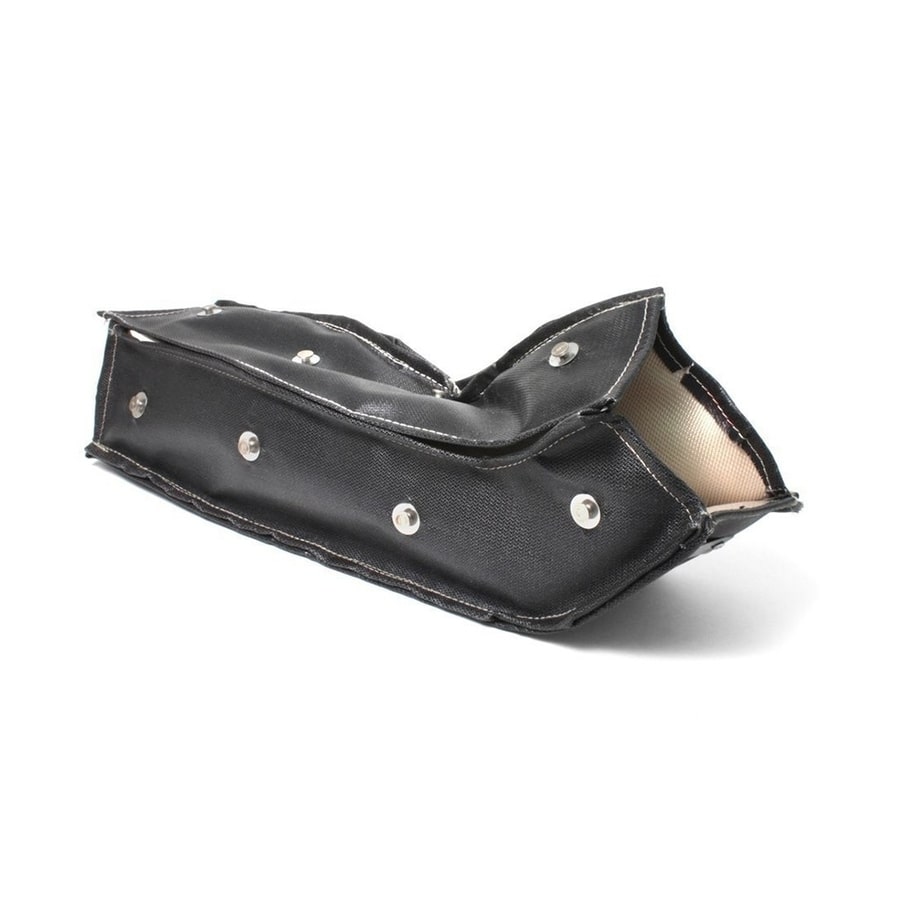

Les couvertures isolantes amovibles sont souvent privilégiées lorsque des opérations de maintenance de routine sont nécessaires. Contrairement à un revêtement d’échappement permanent, une gaine amovible peut être ouverte, retirée puis réinstallée après une inspection ou une réparation. Cela s’avère particulièrement utile au niveau des brides, des joints de dilatation, des coudes d’échappement et des composants du moteur accessibles pour l’entretien.

Lors du choix du matériau d’isolation des tuyaux d’échappement, les ingénieurs doivent évaluer :

La température maximale de fonctionnement

La température de fonctionnement en continu

La température de surface externe souhaitée

Le diamètre et la géométrie du tuyau

L’épaisseur de l’isolation

L’espace disponible pour l’installation

Le niveau de vibrations

L’exposition à l’huile ou à l’humidité

Le risque d’abrasion

La fréquence d’entretien

Une installation en intérieur ou en extérieur

La durée de vie requise

Pour de nombreux systèmes d’échappement exigeants, la solution la plus efficace consiste à utiliser une couverture isolante multicouche sur mesure qui combine différents matériaux en fonction de leurs fonctions spécifiques, plutôt que de se limiter à un seul matériau isolant.

BSTFLEX fabrique des couvertures isolantes sur mesure pour tuyaux d’échappement ainsi que des gaines thermiques amovibles destinées aux moteurs diesel, aux groupes électrogènes, aux systèmes maritimes, aux machines industrielles et à d’autres applications d’échappement à haute température. Les combinaisons de matériaux, les épaisseurs d’isolation, les dimensions, les systèmes de fixation et les formes peuvent être développés en fonction de plans, d’échantillons, des dimensions des tuyaux et des conditions de fonctionnement.

Pour choisir la meilleure isolation pour un tuyau d’échappement, il faut adapter le système d’isolation à l’environnement thermique et mécanique réel. Un choix judicieux des matériaux permet un confinement plus efficace de la chaleur, une meilleure protection des équipements environnants et un entretien à long terme plus aisé.
