Couverture isolante haute température pour la gestion thermique des moteurs industriels

{{{sourceTextContent.subTitle}}}

Les couvertures d'échappement sur mesure résistantes aux hautes températures permettent de confiner la chaleur autour des moteurs diesel, des groupes électrogènes, des collecteurs, des silencieux et d'autres composants essentiels du système d'échappement.

{{{sourceTextContent.description}}}

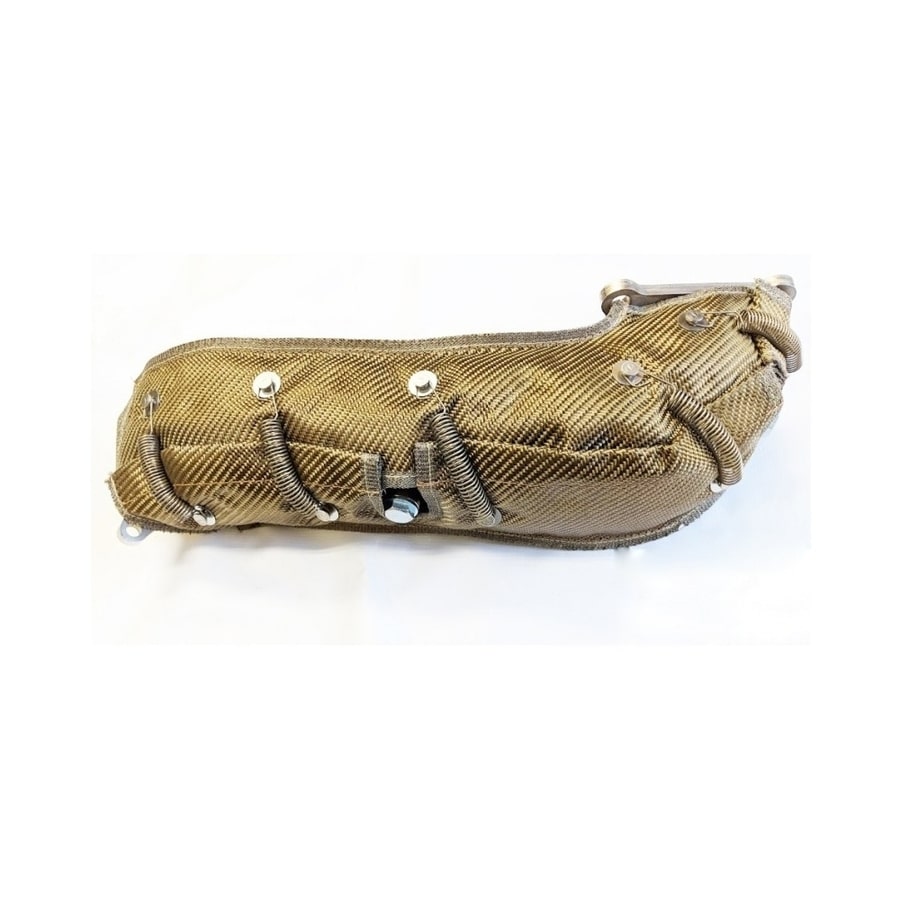

Une couverture d’échappement haute température est conçue pour contrôler la chaleur à la source en isolant les composants d’échappement fonctionnant dans des conditions thermiques extrêmes. Elle est généralement installée autour des tuyaux d’échappement, des collecteurs, des turbocompresseurs, des silencieux et autres sections chaudes des systèmes de moteurs industriels, là où la chaleur rayonnante non contrôlée peut affecter les équipements, le câblage, les flexibles et le personnel à proximité.

Les moteurs industriels génèrent une énergie thermique considérable pendant leur fonctionnement. Dans les groupes électrogènes diesel, les machines marines et les engins lourds, les composants d’échappement peuvent devenir l’une des principales sources de chaleur rayonnante à l’intérieur d’un local ou d’une salle des machines. Lorsque cette chaleur n’est pas correctement gérée, la température de l’air ambiant peut augmenter, les composants sensibles peuvent être exposés à des contraintes thermiques continues et l’accès aux zones de maintenance peut devenir plus difficile à assurer en toute sécurité.

Une couverture d’échappement haute température résout ce problème en créant une barrière isolante multicouche directement autour du composant d’échappement.

Sa structure repose généralement sur trois couches fonctionnelles.

La couche interne, en contact direct avec la chaleur, est choisie pour résister à une exposition directe aux températures élevées des gaz d’échappement. Selon l’application, cette couche peut être constituée de tissu en silice, de fibre de verre, de mailles en acier inoxydable ou d’autres matériaux résistants aux hautes températures.

Le noyau isolant assure la résistance thermique principale. Des matériaux tels que la fibre de verre haute température ou l’isolant en fibre céramique peuvent être choisis en fonction de la température de fonctionnement, des performances d’isolation requises et de l’espace d’installation disponible.

La couche externe protège le système d’isolation contre l’abrasion, les vibrations, la contamination par l’huile, l’humidité et les manipulations répétées lors de la maintenance.

Cette structure en couches permet à la couverture d’échappement de réduire le transfert de chaleur tout en restant suffisamment souple pour s’adapter aux tuyaux et aux composants d’échappement complexes.

Les couvertures d’échappement haute température sont largement utilisées dans :

Les moteurs diesel

Les groupes électrogènes industriels

Systèmes de propulsion marins

Équipements de production d’énergie fixes

Collecteurs d’échappement

Systèmes de turbocompresseurs

Tuyauteries d’échappement

Silencieux

Coudes d’échappement et joints de dilatation

Machines lourdes

L’un des principaux avantages d’une couverture d’échappement amovible réside dans sa facilité d’entretien. Les systèmes d’échappement industriels nécessitent souvent des inspections périodiques, des réparations ou le remplacement de composants. Une couverture isolante amovible peut être ouverte et retirée sans avoir à découper l’isolation permanente, puis réinstallée après l’intervention de maintenance.

Cela rend les couvertures amovibles particulièrement pratiques au niveau des brides, des coudes, des raccords de turbocompresseurs, des collecteurs, des joints flexibles et d’autres composants nécessitant un accès régulier.

Les performances d’isolation requises dépendent de l’environnement d’exploitation dans son ensemble. La température des gaz d’échappement à elle seule ne suffit pas pour choisir une couverture. Les ingénieurs doivent également évaluer les exigences en matière de température de surface externe, le débit d’air ambiant, l’épaisseur de l’isolation, le diamètre des composants, la géométrie, les vibrations, l’exposition à l’huile ou à l’eau et le jeu par rapport aux composants environnants.

Par exemple, un tuyau d’échappement installé dans une zone industrielle à ciel ouvert peut nécessiter une conception de couverture différente de celle du même tuyau situé à l’intérieur d’un local de générateur compact. Une salle des machines de navire peut nécessiter une attention particulière en ce qui concerne l’humidité, la contamination et les accès répétés pour l’entretien.

Les couvertures d’échappement haute température peuvent également contribuer à protéger les systèmes voisins. Les câbles électriques, les flexibles hydrauliques, les conduites de carburant, les capteurs, les composants en plastique et les surfaces peintes peuvent subir un vieillissement accéléré lorsqu’ils sont exposés en continu à la chaleur rayonnante des gaz d’échappement. Le fait de confiner la chaleur plus près de la source d’échappement réduit la charge thermique sur ces composants environnants.

Par rapport à un revêtement d’échappement classique, une couverture amovible sur mesure peut faciliter l’installation et l’entretien. Par rapport à un écran thermique métallique rigide, la couverture épouse mieux la forme du composant et assure une isolation directe autour de la source de chaleur.

Ces deux technologies peuvent également être utilisées conjointement. Dans les compartiments moteurs soumis à des conditions difficiles, une couverture d’échappement peut confiner la chaleur autour du tuyau ou du collecteur, tandis qu’un écran thermique secondaire offre une protection supplémentaire à un composant particulièrement sensible.

La fabrication sur mesure est particulièrement importante pour les systèmes d’échappement industriels, car l’isolation cylindrique standard ne convient pas toujours aux collecteurs, silencieux, brides, coudes et ensembles d’échappement de forme irrégulière.

BSTFLEX fabrique des couvertures d’échappement sur mesure résistantes aux hautes températures pour les moteurs industriels, les groupes électrogènes diesel, les générateurs, les équipements maritimes et d’autres applications d’échappement à haute température. Les dimensions des couvertures, l’épaisseur de l’isolation, les combinaisons de matériaux, les systèmes de fixation et les formes des composants peuvent être développés en fonction de plans, de mesures, d’échantillons et des conditions de fonctionnement réelles.

Pour les systèmes industriels où les températures élevées des gaz d’échappement génèrent une chaleur rayonnante excessive, une couverture d’échappement correctement conçue constitue une méthode pratique pour améliorer le confinement thermique, protéger les composants environnants et maintenir un accès aisé pour l’inspection et la maintenance.
