Couverture isolante pour échappement ou bouclier thermique pour échappement : quelle est la meilleure solution ?

{{{sourceTextContent.subTitle}}}

Comparez les couvertures isolantes et les boucliers thermiques destinés à contrôler la chaleur rayonnante autour des tuyaux, des collecteurs, des silencieux et des composants du moteur soumis à des températures élevées.

{{{sourceTextContent.description}}}

Les couvertures isolantes et les boucliers thermiques pour systèmes d'échappement sont tous deux utilisés pour contrôler les températures élevées autour des systèmes d'échappement, mais ils gèrent la chaleur de manière différente. Le choix de la solution appropriée dépend du composant d'échappement, de l'espace disponible pour l'installation, de la température de fonctionnement, des exigences d'entretien et du type de protection thermique requis.

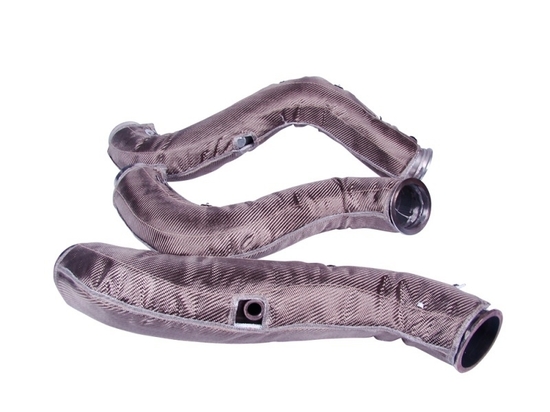

Une couverture isolante pour échappement est un système d’isolation souple installé directement autour d’un composant d’échappement chaud. Elle se compose généralement d’un tissu intérieur résistant aux hautes températures, d’une âme isolante et d’une couche extérieure résistante. La couverture épouse la forme du composant et contribue à limiter le transfert de chaleur de la surface de l’échappement vers la zone environnante.

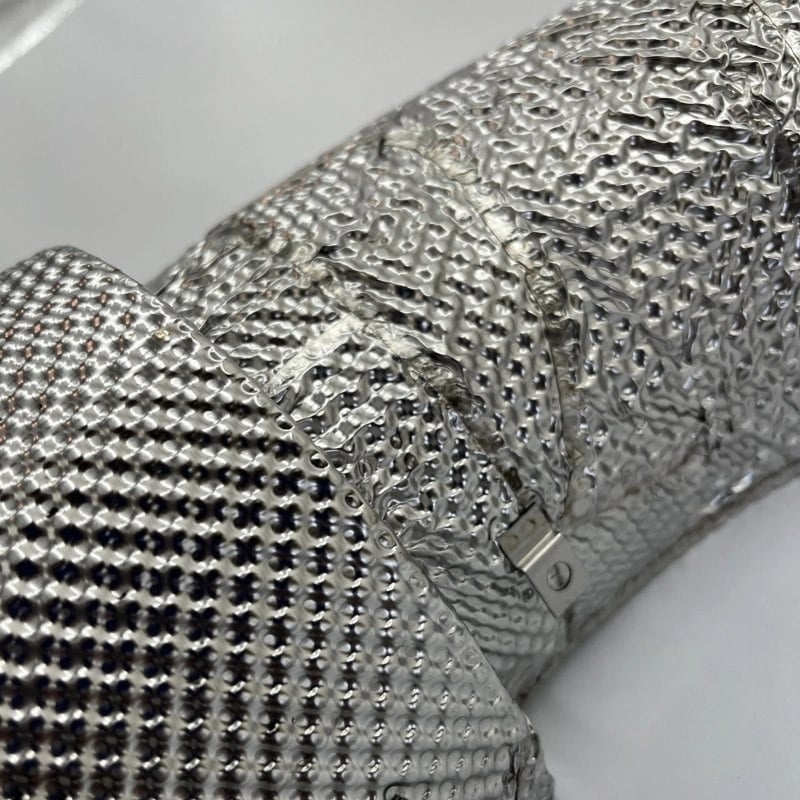

Un écran thermique d’échappement est généralement placé entre un composant d’échappement chaud et une zone sensible à la chaleur. Selon sa conception, il peut être fabriqué en acier inoxydable, en aluminium, en métal gaufré, en matériaux réfléchissants ou en composites isolants. Plutôt que d’envelopper complètement le composant d’échappement, l’écran bloque ou redirige principalement la chaleur rayonnante.

La principale différence réside donc dans la manière dont la chaleur est maîtrisée.

Une couverture isolante d’échappement assure un confinement thermique direct autour de la source de chaleur. Elle est couramment utilisée lorsqu’une réduction significative de la température de surface est requise ou lorsque la chaleur rayonnante doit être maîtrisée dans l’ensemble du compartiment moteur environnant.

Un écran thermique d’échappement est souvent choisi lorsque l’objectif principal est de protéger de la chaleur rayonnante un composant spécifique à proximité, un panneau de carrosserie, un câble, une conduite de carburant, une partie du plancher ou toute autre zone sensible à la chaleur.

Les couvertures isolantes pour échappement sont particulièrement adaptées aux :

Tuyaux d’échappement des moteurs diesel

Systèmes d’échappement des générateurs

Les composants d’échappement des moteurs marins

Les collecteurs d’échappement

Les turbocompresseurs

Les silencieux

Les coudes d’échappement

Les raccords d’échappement flexibles

Les tuyauteries d’échappement industrielles

Les boucliers thermiques sont couramment utilisés autour de :

Les systèmes d’échappement automobiles

Les collecteurs d’échappement

Les pots catalytiques

Silencieux

Composants d’échappement situés sous le châssis

Compartiments moteur

Systèmes d’alimentation en carburant

Câblage électrique

Structures de carrosserie sensibles à la chaleur

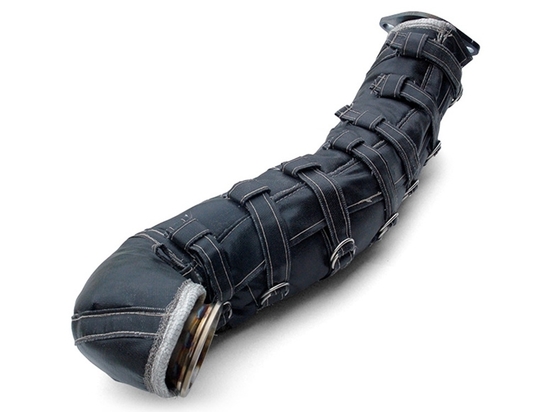

Pour les composants d’échappement de forme irrégulière, une couverture d’échappement sur mesure permet d’assurer une couverture optimale tout en réduisant les zones chaudes exposées. Les modèles amovibles permettent également au personnel de maintenance de retirer l’isolation pendant les opérations d’entretien et de la réinstaller par la suite.

Un écran thermique d’échappement en métal ou en matériau composite peut être préférable lorsque le contact direct avec le composant d’échappement n’est pas envisageable ou lorsqu’il est nécessaire de maintenir la circulation d’air autour du composant. Les écrans thermiques peuvent également être conçus avec un espace d’air, ce qui contribue à réduire le transfert de chaleur par rayonnement vers les surfaces voisines.

Le choix des matériaux constitue une autre différence importante. Les couvertures isolantes d’échappement peuvent être composées de tissu en silice, de tissu en fibre de verre, d’isolant en fibre céramique, de mailles en acier inoxydable, de fibre de verre enduite de silicone et d’autres matériaux résistants aux hautes températures. Les boucliers thermiques d’échappement peuvent être fabriqués en acier inoxydable, en aluminium, en tôles métalliques gaufrées, en feuilles réfléchissantes ou en barrières thermiques multicouches.

Dans de nombreuses applications exigeantes, la meilleure solution n’est pas nécessairement l’une ou l’autre. Une couverture d’échappement peut être utilisée pour confiner la chaleur à la source, tandis qu’un écran thermique supplémentaire protège les composants particulièrement sensibles situés à proximité. Cette approche combinée est couramment envisagée dans les compartiments moteur compacts, les carters de générateurs et les systèmes d’échappement haute performance.

Les ingénieurs qui comparent une couverture d’échappement à un écran thermique d’échappement doivent évaluer les éléments suivants :

Température de fonctionnement

Réduction requise de la température de surface

Exposition à la chaleur rayonnante

Distance par rapport aux composants voisins

Espace d’installation disponible

Géométrie des composants

Vibrations

Exposition à l’huile et à l’humidité

Fréquence d’entretien

Les contraintes de poids

La durée de vie requise

Si l’exigence principale est d’isoler directement un tuyau d’échappement, un collecteur, un turbocompresseur ou un silencieux, une couverture d’échappement sur mesure constitue généralement la solution la plus adaptée. Si l’objectif est d’empêcher la chaleur rayonnante d’atteindre un composant voisin spécifique, un écran thermique d’échappement peut s’avérer la solution la plus appropriée.

BSTFLEX fabrique des couvertures isolantes sur mesure pour systèmes d’échappement ainsi que des produits de protection thermique haute température destinés aux applications automobiles, aux moteurs diesel, aux groupes électrogènes, au secteur maritime et à l’industrie. Les solutions peuvent être développées en fonction de plans, des dimensions des composants, d’échantillons, de la température de fonctionnement et des exigences d’installation.

Le choix entre une couverture isolante d’échappement et un écran thermique d’échappement doit se fonder sur le problème thermique réel plutôt que sur la seule terminologie des produits. Adapter correctement la méthode d’isolation ou de protection à l’application permet un contrôle plus efficace de la chaleur, un entretien plus facile et une meilleure protection des composants environnants.
