Isolation du tuyau d'échappement : comment réduire la température de surface et les pertes thermiques

{{{sourceTextContent.subTitle}}}

Comment l'isolation des tuyaux d'échappement à haute température permet de contrôler la chaleur rayonnante, de protéger les équipements situés à proximité et d'améliorer la gestion thermique des systèmes de moteurs et de générateurs.

{{{sourceTextContent.description}}}

L'isolation des tuyaux d'échappement sert à réduire le transfert de chaleur des tuyaux d'échappement à haute température vers les composants environnants, le personnel et les espaces clos abritant des équipements. Elle est largement utilisée sur les moteurs diesel, les groupes électrogènes, les moteurs marins, les systèmes d'échappement industriels et d'autres installations où les tuyaux d'échappement chauds génèrent une chaleur rayonnante excessive.

En fonctionnement, les tuyaux d’échappement peuvent atteindre des températures de surface très élevées. Sans isolation, une grande partie de cette chaleur est libérée directement dans l’environnement immédiat. Dans les salles des machines exiguës, les enceintes de groupes électrogènes et les compartiments techniques, cela peut faire augmenter la température ambiante, exposer les câbles et les flexibles à des contraintes thermiques et créer des conditions de travail difficiles pour le personnel de maintenance.

Un système d’isolation des tuyaux d’échappement correctement conçu crée une barrière thermique autour du tuyau chaud. La couche isolante ralentit le transfert de chaleur par conduction et par convection, tandis que la couche protectrice extérieure aide à contrôler la chaleur rayonnante et protège l’isolation contre l’abrasion, les vibrations, l’huile, l’humidité et les dommages mécaniques.

Les matériaux couramment utilisés pour l’isolation des tuyaux d’échappement à haute température comprennent le tissu en silice, le tissu en fibre de verre, l’isolant en fibre céramique, le treillis en acier inoxydable, la fibre de verre enduite de silicone et d’autres textiles thermiques techniques. La combinaison des matériaux dépend de la température de fonctionnement, du diamètre du tuyau, de l’environnement d’installation et de la réduction de température de surface requise.

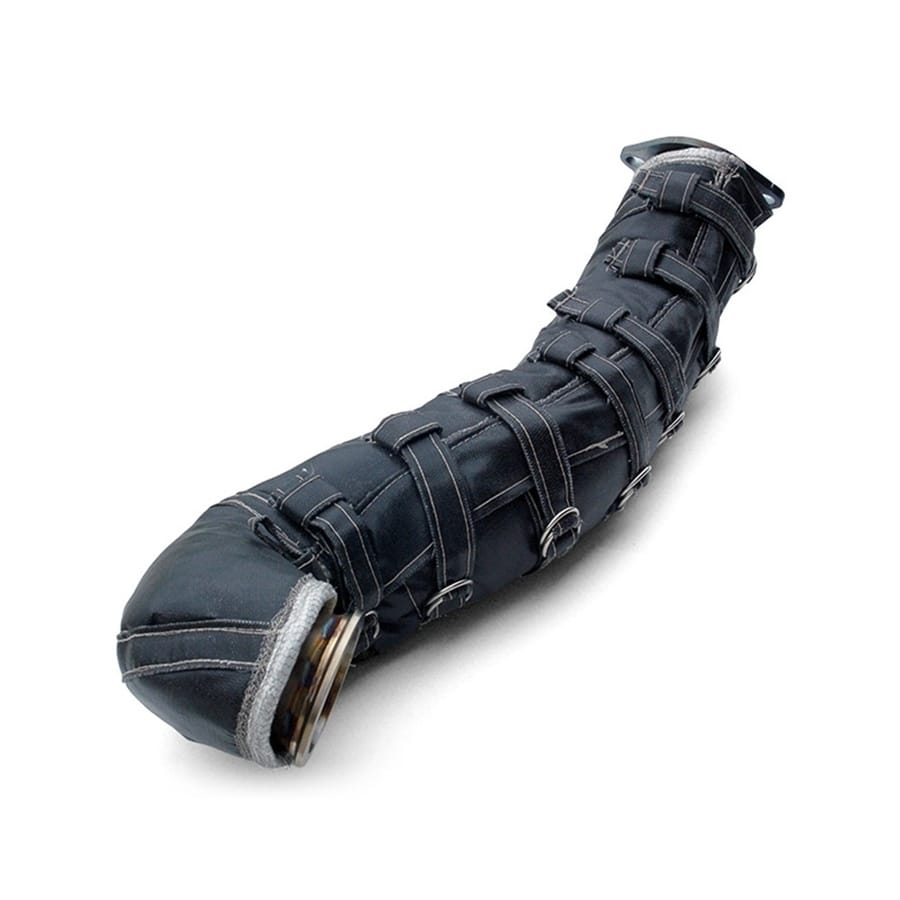

Les couvertures isolantes amovibles pour tuyaux d’échappement sont particulièrement utiles dans les systèmes nécessitant une inspection ou un entretien régulier. Contrairement à un revêtement isolant permanent, une couverture amovible peut être ouverte, retirée et réinstallée sans endommager le système d’isolation. Cela la rend adaptée aux tuyaux d’échappement, coudes, brides, raccords flexibles, vannes, silencieux et autres composants nécessitant un accès périodique.

Parmi les applications typiques, on peut citer :

Isolation des tuyaux d’échappement des moteurs diesel

Isolation des tuyaux d’échappement des générateurs

Tuyauteries d’échappement marines

Conduits d’échappement industriels

Tuyaux d’échappement de moteurs

Coudes d’échappement et sections flexibles

Silencieux

Tuyauteries de sortie des turbocompresseurs

Tuyauteries de process à haute température

L’isolation des tuyaux d’échappement offre plusieurs avantages pratiques. Elle contribue à réduire la température externe des tuyaux, limite l’exposition à la chaleur rayonnante, protège les câbles et les flexibles à proximité, améliore les conditions thermiques à l’intérieur des compartiments moteurs et permet d’effectuer des opérations de maintenance en toute sécurité à proximité des systèmes d’échappement chauds.

La conception adéquate de l’isolation ne dépend pas uniquement de la température. Les ingénieurs doivent également tenir compte de l’épaisseur de l’isolation, du diamètre de la tuyauterie d’échappement, de l’espace disponible, du niveau de vibrations, de l’exposition à l’huile et à l’humidité, de la méthode de fixation et de la nécessité éventuelle de pouvoir démonter le système.

Pour les tuyauteries d’échappement droites, des couvertures isolantes amovibles peuvent être fabriquées en sections afin de simplifier l’installation. Pour les coudes, les brides et les composants de forme irrégulière, des gaines isolantes sur mesure peuvent être produites afin de suivre plus fidèlement la géométrie et de minimiser les zones chaudes exposées.

Par rapport à un écran thermique d’échappement rigide, l’isolation directe des tuyaux d’échappement assure un confinement thermique plus étroit autour de la surface chaude. Par rapport à un revêtement d’échappement classique, une couverture isolante amovible facilite l’entretien et le remplacement, en particulier dans les applications industrielles et les moteurs où des interventions fréquentes sont nécessaires.

BSTFLEX fabrique des couvertures isolantes sur mesure pour tuyaux d’échappement à haute température ainsi que des gaines isolantes amovibles destinées aux moteurs diesel, aux groupes électrogènes, aux systèmes maritimes, aux ensembles d’échappement automobiles et aux équipements industriels. Les produits peuvent être développés en fonction de plans, des dimensions des tuyaux, d’échantillons de composants, de la température de fonctionnement et des exigences d’installation spécifiques.

Pour les systèmes dans lesquels les tuyaux d’échappement génèrent une chaleur rayonnante excessive ou exposent les composants voisins à des températures élevées, une isolation des tuyaux d’échappement correctement choisie offre une solution de gestion thermique efficace et facile à entretenir.
