Qu'est-ce qu'une couverture isolante pour pot d'échappement et comment fonctionne-t-elle ?

{{{sourceTextContent.subTitle}}}

Comment les couvertures isolantes pour systèmes d'échappement réduisent la chaleur rayonnante, protègent les composants situés à proximité et améliorent la gestion thermique autour des systèmes d'échappement à haute température.

{{{sourceTextContent.description}}}

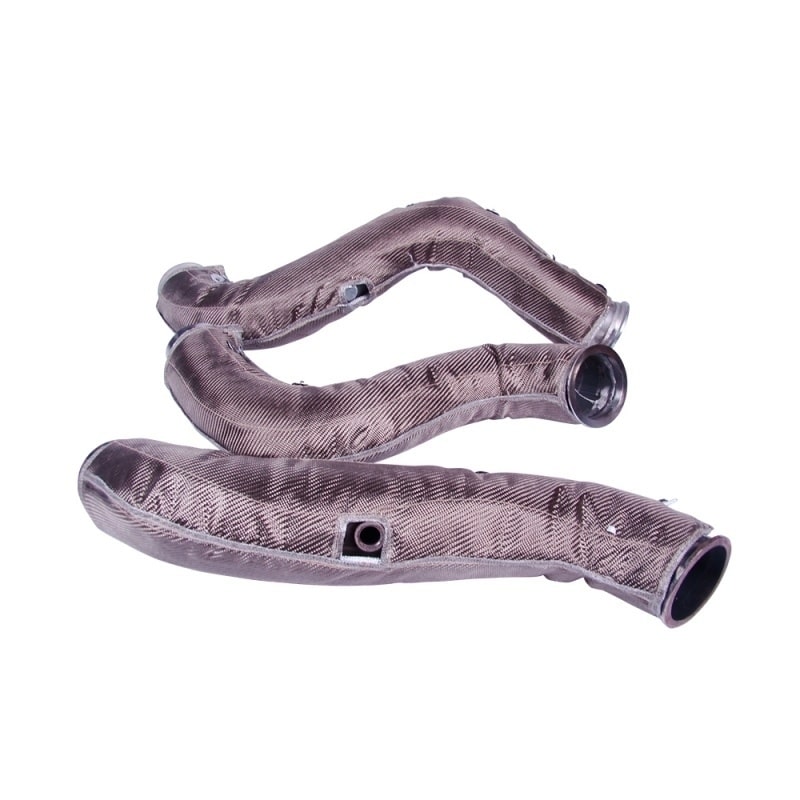

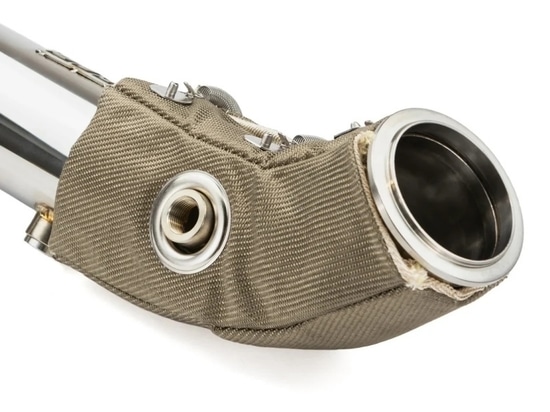

Une couverture isolante d'échappement est une barrière thermique amovible conçue pour confiner la chaleur autour des tuyaux d'échappement, des collecteurs, des turbocompresseurs, des silencieux et d'autres composants d'échappement à haute température. Contrairement aux boucliers thermiques métalliques rigides ou aux enveloppes d'échappement classiques, une couverture d'échappement est fabriquée pour épouser parfaitement la forme du composant tout en restant amovible pour permettre l'inspection et l'entretien.

Dans les moteurs industriels, les groupes électrogènes, les systèmes de propulsion marine et les véhicules poids lourds, les surfaces d’échappement peuvent atteindre des températures suffisamment élevées pour générer une chaleur rayonnante importante à l’intérieur des espaces confinés des équipements. Une couverture isolante d’échappement contribue à réduire ce transfert de chaleur en enveloppant le composant chaud de plusieurs couches d’isolant résistant à la chaleur et de tissu protecteur.

Une couverture d’échappement type se compose d’une couche intérieure en contact direct avec la chaleur, d’un noyau d’isolation thermique et d’une couche extérieure résistante. En fonction de la température de fonctionnement et de l’environnement, les matériaux peuvent inclure du tissu en silice, du tissu en fibre de verre, de l’isolant en fibre céramique, un treillis en acier inoxydable, de la fibre de verre enduite de silicone ou d’autres textiles résistants aux hautes températures.

Le noyau isolant ralentit le transfert de chaleur du composant d’échappement vers l’environnement immédiat. Parallèlement, la surface extérieure contribue à protéger le système d’isolation contre l’abrasion, la contamination par l’huile, les vibrations et l’usure mécanique. Des couvertures isolantes pour échappement correctement conçues peuvent réduire de manière significative la température de surface externe et l’exposition à la chaleur rayonnante autour du système d’échappement.

Les couvertures isolantes d’échappement sont couramment utilisées sur :

Les tuyaux d’échappement des moteurs diesel

Les systèmes d’échappement des générateurs

Les composants d’échappement des moteurs marins

Les collecteurs d’échappement

Les turbocompresseurs

Les silencieux

Les coudes d’échappement et les raccords flexibles

Les tuyauteries d’échappement des procédés industriels

L’un des principaux avantages d’une couverture isolante amovible pour échappement réside dans sa conception sur mesure. Les couvertures peuvent être fabriquées en fonction du diamètre des tuyaux, de la géométrie des composants, de la température de fonctionnement et de l’épaisseur d’isolation requise. Des systèmes de fixation permettent de retirer la couverture lors des opérations de maintenance et de la réinstaller sans avoir à remplacer l’ensemble du système d’isolation.

Par rapport aux revêtements d’échappement traditionnels, une couverture isolante sur mesure facilite l’entretien et permet un meilleur contrôle autour des composants de forme irrégulière. Comparée à un écran thermique métallique d’échappement, la couverture assure une isolation directe autour de la surface chaude plutôt que de reposer principalement sur un espace d’air ou une barrière réfléchissante.

Pour les ingénieurs chargés de choisir une couverture isolante d’échappement, les facteurs les plus importants sont notamment la température de fonctionnement, la réduction de température de surface requise, la forme du composant, l’espace d’installation disponible, les vibrations, l’exposition à l’huile ou à l’humidité et la fréquence d’entretien.

BSTFLEX fabrique des couvertures isolantes d’échappement sur mesure pour des applications industrielles, automobiles, de moteurs diesel, de groupes électrogènes et maritimes. Différents matériaux isolants, tissus extérieurs, épaisseurs, systèmes de fixation et formes peuvent être développés en fonction de plans, de dimensions, d’échantillons ou de conditions de fonctionnement.

Pour les applications impliquant des températures d’échappement élevées, un espace d’installation limité ou la présence de composants thermosensibles à proximité, une couverture isolante d’échappement correctement conçue constitue un moyen efficace de contrôler la chaleur rayonnante tout en préservant l’accès au système d’échappement à des fins d’inspection et d’entretien.
