Comment choisir la bonne taille de gaine tressée en aramide pour la protection des faisceaux de câbles

{{{sourceTextContent.subTitle}}}

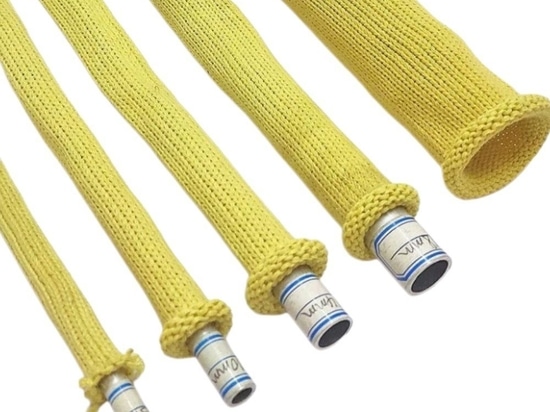

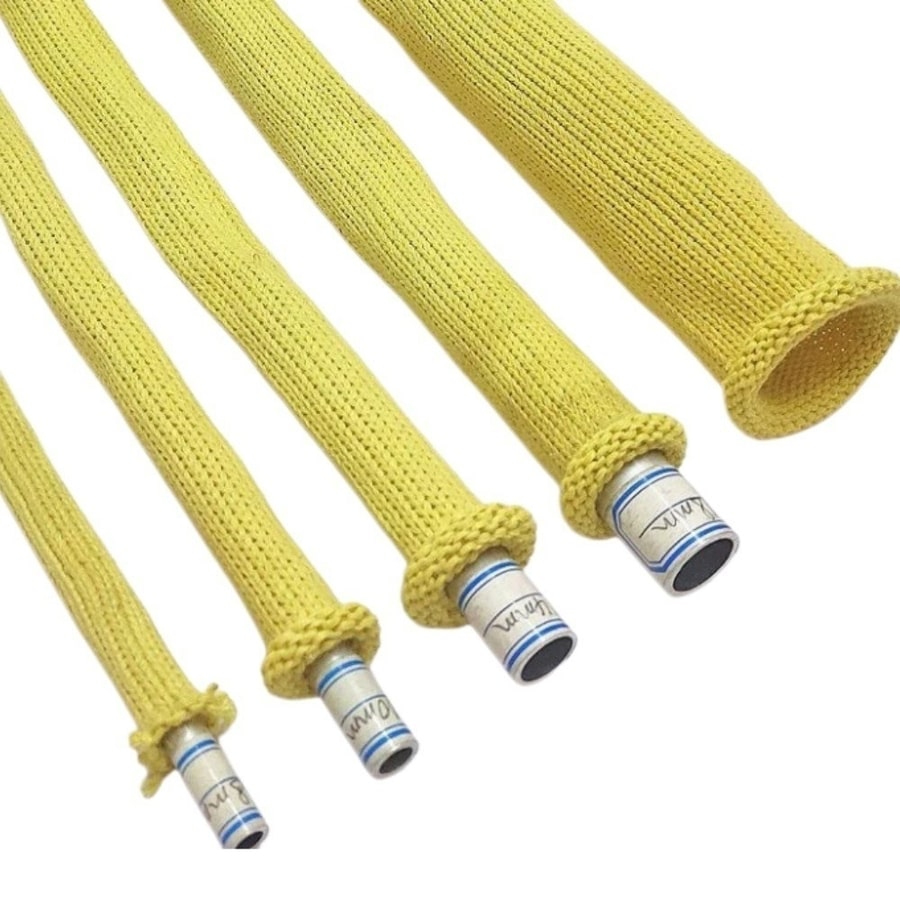

manchon en aramide

{{{sourceTextContent.description}}}

Le choix de la bonne taille d'une gaine tressée en aramide est essentiel pour garantir une protection fiable des faisceaux de câbles. Une gaine mal dimensionnée peut réduire la résistance à l'abrasion, entraîner des difficultés d'installation ou empêcher le système de câbles d'atteindre la durée de vie prévue.

Pour les fabricants de faisceaux de câbles en première monte, les équipementiers automobiles et les concepteurs d’équipements industriels, le choix de la gaine doit reposer sur des critères techniques tels que le diamètre du câble, la capacité d’expansion, l’épaisseur de paroi, les conditions d’installation et la méthode de raccordement.

Ce guide explique comment choisir la bonne taille de gaine tressée en aramide pour différentes applications de protection de câbles.

1. Règle de sélection du diamètre : adapter la taille de la gaine au diamètre du faisceau de câbles

La première étape dans le choix d’une gaine en aramide consiste à déterminer le diamètre extérieur (DE) du faisceau de câbles ou du composant à protéger.

La gaine ne doit pas être choisie uniquement en fonction du diamètre du câble. Les ingénieurs doivent tenir compte des éléments suivants :

La taille du faisceau de câbles
Les dimensions des connecteurs
L’angle d’acheminement
La flexibilité requise
L’espace disponible pour l’installation
Principe de sélection de base

Pour un ajustement protecteur serré :

Choisissez un diamètre intérieur de gaine légèrement inférieur au diamètre du faisceau de câbles.

La structure tressée se dilatera lors de l’installation et assurera un ajustement sûr.

Pour une installation plus aisée ou un entretien fréquent :

Choisissez un diamètre intérieur de gaine légèrement supérieur au diamètre du faisceau de câbles.

Cela facilite l’insertion et le retrait.

Guide de dimensionnement recommandé
Diamètre du faisceau de câbles Taille recommandée de la gaine tressée en aramide
5–8 mm Gaine de 6–10 mm
8–15 mm Gaine de 10–20 mm
15–25 mm Gaine de 20–30 mm
25–40 mm Gaine de 30–50 mm
Grands faisceaux de câbles Diamètre sur mesure disponible

Pour les applications OEM, les dimensions sur mesure sont souvent privilégiées car la géométrie des faisceaux varie considérablement d’une conception d’équipement à l’autre.

2. Comprendre le taux d’expansion des gaines tressées en aramide

L’un des principaux avantages de la construction tressée réside dans sa capacité à s’étirer.

Contrairement aux gaines en plastique rigides, les gaines tressées en aramide peuvent adapter leur diamètre à la forme du câble.

La capacité d’expansion dépend :

de l’angle de tressage
de la tension des fibres
Du diamètre de la gaine
De la structure du fil
Pourquoi le taux d’expansion est-il important ?

Une capacité d’expansion plus élevée permet à la gaine de :

Passer par-dessus les connecteurs
Couvrir les formes irrégulières des câbles
S’adapter à des chemins de câblage complexes
Réduire le temps d’installation

Cependant, l’expansion maximale ne doit pas être utilisée en continu, car un étirement excessif peut réduire la densité de couverture et la protection contre l’abrasion.

3. Comment l’épaisseur de paroi influe sur les performances

L’épaisseur de paroi est un paramètre technique important qui influe directement sur les performances de protection.

Une gaine en aramide plus épaisse offre :

Une meilleure protection mécanique

Convient pour :

Les vibrations importantes
Le contact avec des arêtes métalliques
Les machines industrielles
Les engins de chantier

Avantages :

Résistance accrue à l’abrasion
Meilleure résistance aux coupures
Durée de vie prolongée
Meilleure protection thermique

Une structure en fibres plus épaisse offre :

Une plus grande distance d’isolation
Un transfert thermique réduit
Une protection améliorée à proximité des sources de chaleur

Applications :

Compartiments moteur
Zones d’échappement
Équipements de chauffage industriels

Cependant, l’augmentation de l’épaisseur de paroi influe également sur :

La flexibilité
Le poids
L'espace d'installation
Le rayon de courbure minimal

Les ingénieurs doivent donc trouver un équilibre entre les exigences de protection et l'espace d'installation disponible.

4. Méthode d'installation des gaines tressées en aramide

Une installation correcte garantit des performances optimales.

Étape 1 : Mesurer l'ensemble de câbles

Mesurer :

Le diamètre maximal du faisceau de câbles
La taille des connecteurs
La longueur de cheminement
Les zones de courbure

Ne mesurez pas uniquement la section droite du câble, car ce sont souvent les connecteurs qui déterminent la taille de la gaine.

Étape 2 : Découpe de la longueur de la gaine

Lors de la découpe des gaines tressées en aramide :

Prévoyez une longueur supplémentaire pour les courbures du cheminement
Tenez compte des effets d’expansion du diamètre
Évitez toute compression excessive

La gaine doit recouvrir entièrement la zone à protéger sans créer de points de tension.

Étape 3 : Mise en place sur le faisceau de câbles

Pendant la mise en place :

Comprimez la gaine dans le sens de la longueur pour augmenter son diamètre
Insérez le faisceau de câbles
Relâchez la compression
Laissez la gaine se resserrer autour du câble

Cette expansion et cette contraction naturelles garantissent un ajustement sûr.

5. Méthodes de terminaison pour les gaines tressées en aramide

Les extrémités de la gaine doivent être correctement fixées pour empêcher le desserrage des fibres et garantir une durabilité à long terme.

Les méthodes de terminaison courantes comprennent :

Gaine thermorétractable

Convient pour :

Faisceaux de câbles automobiles
Assemblages électriques
Exigences d’esthétique

Avantages :

Aspect professionnel
Protection étanche des extrémités
Installation facile
Colliers de serrage

Convient pour :

Équipements industriels
Assemblages prototypes
Applications de maintenance

Avantages :

Faible coût
Installation simple
Remplacement facile
Colliers de serrage et embouts

Convient pour :

Machines lourdes
Systèmes hydrauliques
Environnements soumis à de fortes vibrations

Avantages :

Fixation mécanique solide
Stabilité à long terme
Collage à l’adhésif ou à la résine

Utilisées dans :

Applications aérospatiales
Assemblages industriels spécialisés

Avantages :

Fixation permanente
Haute fiabilité
6. Choisir le manchon en aramide adapté à l’application
Application Considérations recommandées
Faisceaux de câbles pour moteurs automobiles Résistance aux hautes températures, protection contre les vibrations, acheminement flexible
Câblage de batteries de véhicules électriques Construction légère, protection contre l’abrasion, fiabilité du système électrique
Systèmes de câbles pour la robotique Grande flexibilité, résistance aux mouvements répétés
Câblage aérospatial Légèreté, résistance au feu, longue durée de vie
Machines lourdes Protection mécanique et contre l’abrasion maximale
7. Erreurs courantes lors du choix de la taille d’une gaine en aramide
Choix d’une taille trop petite

Problèmes :

Installation difficile
Contrainte excessive sur les fibres
Flexibilité réduite
Couverture de protection moindre
Choix d’une taille trop grande

Problèmes :

Ajustement trop lâche
Protection réduite contre l’abrasion
Mouvement accru à l’intérieur de la gaine
Aspect inesthétique
Ne pas tenir compte de la taille des connecteurs

De nombreux problèmes d’installation surviennent parce que les ingénieurs ne mesurent que le diamètre du câble.

La gaine doit également s’adapter à :

Les connecteurs électriques
Les bornes
Les points de jonction
Les dérivations du faisceau
