Manchon anti-feu ou manchon anti-abrasion pour tuyaux hydrauliques

{{{sourceTextContent.subTitle}}}

Une comparaison pratique des manchons anti-feu et des manchons anti-abrasion pour les tuyaux hydrauliques dans les environnements industriels exigeants, à forte chaleur et à forte usure.

{{{sourceTextContent.description}}}

Les tuyaux hydrauliques ne sont pas seulement exposés à la pression interne. Dans les environnements d'exploitation réels, les menaces externes telles que la chaleur, les flammes, les éclaboussures de liquide, les frottements, les vibrations, les mouvements du tuyau et l'usure mécanique peuvent endommager le revêtement du tuyau, raccourcir sa durée de vie et augmenter le risque de maintenance. Les manchons anti-feu et les manchons anti-abrasion sont deux options de protection couramment utilisées dans les systèmes hydrauliques. Bien qu'ils soient tous deux conçus pour protéger les tuyaux, ils ne sont pas destinés aux mêmes conditions de travail.

Comprendre la différence entre ces deux types de protection aide les acheteurs, les ingénieurs et les équipes de maintenance à choisir la bonne solution pour le risque réel autour du tuyau.

1. Qu'est-ce qu'une manchette anti-feu ?

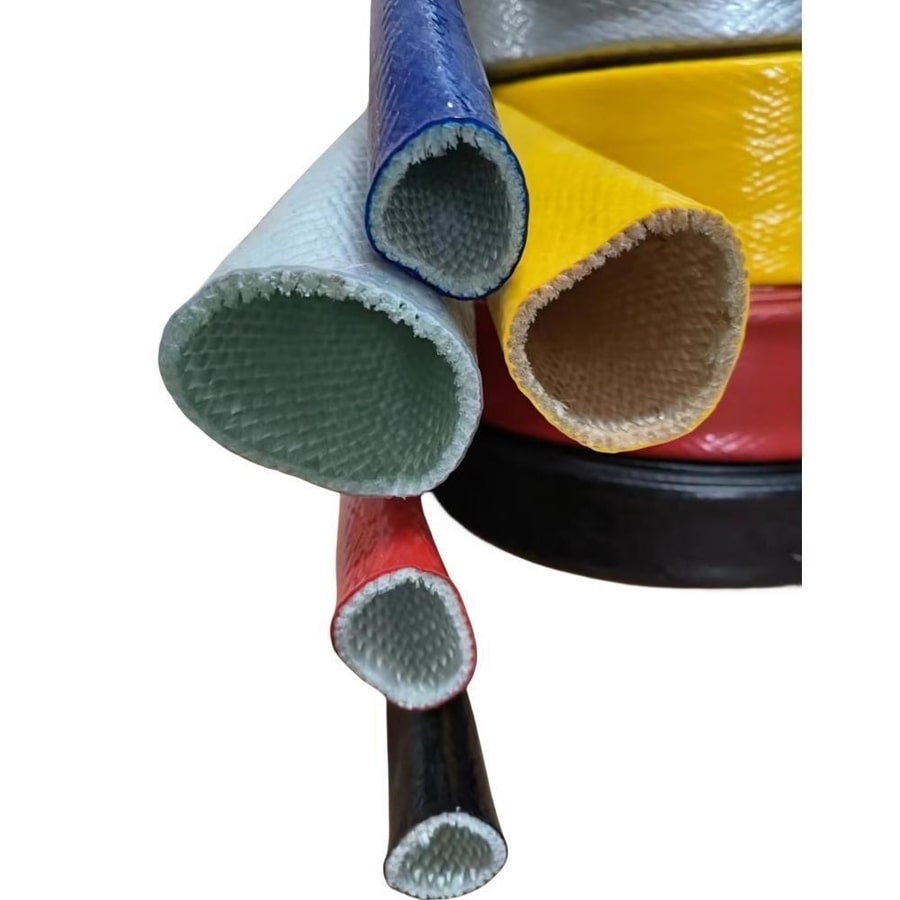

Une manchette anti-feu est une manchette de protection contre les hautes températures conçue pour les tuyaux, les câbles et les conduites de fluides exposés à une chaleur élevée, aux flammes et aux éclaboussures en fusion. Dans les applications hydrauliques, la construction la plus courante est un manchon en fibre de verre enduit de silicone, qui combine la résistance thermique avec un revêtement extérieur protecteur.

Les manchons coupe-feu sont généralement utilisés lorsque les tuyaux hydrauliques fonctionnent :

à proximité de moteurs ou de composants d'échappement
autour d'équipements industriels à haute température
dans les aciéries, les fonderies et les verreries
dans les zones où des étincelles, des éclairs de chaleur ou des éclaboussures en fusion peuvent se produire

L'objectif principal d'une manchette anti-feu n'est pas seulement de protéger la surface contre l'usure. Son rôle principal est de protéger le tuyau des risques thermiques.

2. Qu'est-ce qu'une gaine anti-abrasion ?

Un manchon d'abrasion est un manchon de protection conçu principalement pour réduire l'usure causée par le frottement, le traînage, les vibrations, le mouvement du tuyau et le contact avec les composants voisins. Elle est généralement fabriquée à partir de matériaux tels que le nylon, le polyester, l'aramide ou d'autres constructions textiles résistantes à l'abrasion.

Les manchons anti-abrasion sont généralement utilisés lorsque le tuyau est exposé à.. :

à des frottements répétés contre des arêtes ou des supports métalliques
contact avec des tuyaux adjacents
l'usure mécanique due aux vibrations et aux mouvements
frottement des faisceaux dans les zones d'acheminement compactes
les éraflures externes dans les équipements mobiles

Le but premier d'un manchon d'abrasion est de protéger la gaine du tuyau de l'usure physique, et non d'une flamme directe ou d'une chaleur intense.

3. La principale différence : Protection contre la chaleur et protection contre l'usure

La différence la plus importante est le type de risque que chaque manchon est conçu pour gérer.

Manchette anti-feu

Idéal pour :

exposition à des températures élevées
chaleur rayonnante
contact avec les flammes
éclaboussures en fusion
environnements thermiques sévères
Manchon d'abrasion

Meilleur pour :

le frottement et l'abrasion
traînée et éraflure
le contact entre les tuyaux
l'usure liée aux vibrations
protection mécanique générale

En termes simples :

Un manchon anti-feu est choisi lorsque la chaleur est le principal danger.
Une gaine anti-abrasion est choisie lorsque l'usure est le principal danger.
4. Quand utiliser une manchette anti-feu ?

Une manchette anti-feu doit être envisagée lorsqu'un tuyau hydraulique est installé dans un environnement où la chaleur peut dégrader le revêtement du tuyau ou lorsque le tuyau peut être exposé à des risques thermiques directs.

Les situations typiques sont les suivantes :

tuyaux hydrauliques acheminés à proximité de turbocompresseurs, de moteurs ou de systèmes d'échappement
équipements industriels fonctionnant à proximité de fours ou de lignes de traitement chaudes
opérations de sidérurgie et de fonderie avec risque d'éclaboussures de liquide fondu
équipements mobiles fonctionnant dans des compartiments à haute température
systèmes nécessitant une protection supplémentaire contre les flammes pour des raisons de sécurité

Dans ces applications, un manchon d'abrasion textile standard n'est généralement pas suffisant. Même si elle offre une certaine protection physique, elle n'est pas conçue pour résister à la même charge thermique qu'une manchette anti-feu.

5. Quand utiliser une manchette anti-abrasion ?

Un manchon d'abrasion est plus approprié lorsque la principale menace est l'usure physique plutôt que la température. Cette situation est fréquente dans les systèmes hydrauliques où les tuyaux se déplacent pendant le fonctionnement, frottent contre les structures environnantes ou sont étroitement liés les uns aux autres.

Les situations typiques sont les suivantes :

les excavateurs, les chargeurs et les équipements de construction mobiles
les machines agricoles dont les conduites hydrauliques sont en mouvement
les systèmes industriels où le tuyau passe par des cadres étroits
applications où le tuyau entre en contact de façon répétée avec des supports ou des protections
les équipements nécessitant une protection mécanique générale au cours de leur utilisation quotidienne

Dans ces cas, l'utilisation d'un manchon anti-feu peut ne pas être nécessaire s'il n'y a pas d'exposition importante à la chaleur. Un manchon anti-abrasion peut être une option plus pratique et plus économique.

6. Pourquoi une manchette anti-feu n'est pas toujours le meilleur choix ?

Certains acheteurs supposent qu'une manchette anti-feu est toujours la solution "de qualité supérieure" et donc le meilleur choix pour chaque application. Ce n'est pas toujours le cas.

Une manchette anti-feu est conçue pour résister à la chaleur et aux flammes, mais si le problème réel est un traînage constant, un frottement sur les arêtes vives ou une forte abrasion dans des conditions de faible chaleur, le meilleur choix peut être une manchette spécialement conçue pour résister à l'usure.

Le choix d'une manchette anti-feu lorsque l'abrasion est le seul problème peut conduire à.. :

un coût plus élevé que nécessaire
une protection moins ciblée sur le mode de défaillance réel
une solution sur-spécifiée qui n'améliore pas les performances là où c'est le plus nécessaire

Le bon manchon doit correspondre à la cause réelle de l'endommagement du tuyau.

7. Pourquoi une manchette anti-abrasion n'est pas suffisante dans les zones à forte chaleur

L'erreur inverse est également fréquente. Dans certains systèmes, les acheteurs installent un manchon d'abrasion standard dans les zones où les tuyaux sont acheminés à proximité de surfaces chaudes, de pièces de moteur ou d'équipements de traitement thermique. Bien que le manchon puisse réduire les dommages dus au frottement, il ne protège pas le tuyau du vieillissement thermique, de l'exposition à l'éclair ou des éclaboussures de liquide en fusion.

Lorsque la chaleur est importante, un manchon d'abrasion seul peut être insuffisant car il n'est pas conçu comme une barrière contre le feu. Dans de telles conditions, l'utilisation d'un mauvais manchon peut entraîner une défaillance du tuyau, même si l'abrasion est contrôlée.

8. Comment choisir entre une manchette anti-feu et une manchette anti-abrasion ?

Une façon pratique de décider est de se demander laquelle de ces conditions présente le plus grand risque :

Choisissez une manchette anti-feu si
le tuyau passe à proximité de surfaces chaudes
une flamme ou un éclair de chaleur est possible
des éclaboussures de liquide peuvent se produire
la protection thermique est une exigence de sécurité
la dégradation du tuyau est susceptible de résulter d'une exposition à la chaleur
Choisissez un manchon d'abrasion si :
le tuyau frotte contre du métal ou des tuyaux voisins
le mouvement du tuyau provoque des frottements répétés
les vibrations créent une usure externe
l'application nécessite une protection souple contre l'usure
la température n'est pas la préoccupation principale
Envisager les deux stratégies de protection lorsque
le tuyau est exposé à la fois à la chaleur et à l'abrasion
le système hydraulique fonctionne dans des environnements industriels difficiles
l'acheminement du tuyau combine le risque thermique et le mouvement mécanique

Dans des conditions complexes, la sélection de la protection peut nécessiter une approche plus spécifique à l'application.

9. Comparaison des applications typiques
Équipement de construction

La plupart des dommages subis par les flexibles hydrauliques dans les équipements de construction sont dus au mouvement, à la saleté, aux chocs et aux frottements. Des manchons d'abrasion sont souvent utilisés à moins que le tuyau ne soit acheminé à proximité d'un moteur ou d'un autre composant chaud.

Matériel d'exploitation minière

Les systèmes d'exploitation minière sont souvent soumis à une forte usure, à des vibrations et à des contacts externes importants. La protection contre l'abrasion est essentielle, mais un manchon anti-feu peut également être nécessaire dans des zones spécifiques exposées à la chaleur.

Machines agricoles

Les équipements agricoles nécessitent généralement une protection souple contre le frottement et l'usure extérieure. Les manchons anti-abrasion sont courants, tandis que les manchons anti-feu ne sont utilisés que lorsque les tuyaux se trouvent à proximité de fortes sources de chaleur.

Aciéries et fonderies

Il s'agit d'environnements typiques des manchons coupe-feu. Les tuyaux hydrauliques peuvent être confrontés à des éclaboussures en fusion, à une chaleur rayonnante et à des températures ambiantes très élevées, ce qui rend la protection thermique plus importante que le simple contrôle de l'abrasion.

Systèmes hydrauliques industriels

Les deux types de manchons peuvent être utilisés en fonction de l'emplacement du tuyau. Les tuyaux situés à proximité de lignes de traitement chaudes peuvent nécessiter des manchons anti-feu, tandis que les tuyaux acheminés à travers des châssis ou des assemblages mobiles peuvent bénéficier davantage de manchons anti-abrasion.

10. L'orientation du matériau est importante

Bien que la sélection doive commencer par le risque de l'application plutôt que par le nom du matériau, le choix du matériau joue toujours un rôle important.

Construction courante de manchons coupe-feu
fibre de verre enduite de silicone
Constructions courantes de manchons anti-abrasion
manchon textile en nylon
manchon de protection en polyester
manchon en aramide
autres solutions textiles à haute résistance à l'usure

Chaque famille de matériaux possède son propre équilibre en termes de flexibilité, de résistance à l'usure, de résistance à la chaleur et de praticité d'installation.

11. L'installation est également un facteur de sélection

Le manchon doit également être adapté aux conditions d'installation.

Les manchons à enfiler sont souvent utilisés pour les nouveaux assemblages de tuyaux.
Les manchons enveloppants ou auto-agrippants sont plus pratiques pour une installation ultérieure.
Des solutions de protection localisées peuvent être utilisées lorsque seules certaines sections de tuyau nécessitent un blindage supplémentaire.

Un manchon techniquement correct mais difficile à installer peut ne pas être la meilleure solution sur le terrain.
