Vue de l'intérieur : Inspection par rayons X de la qualité de la soudure

{{{sourceTextContent.subTitle}}}

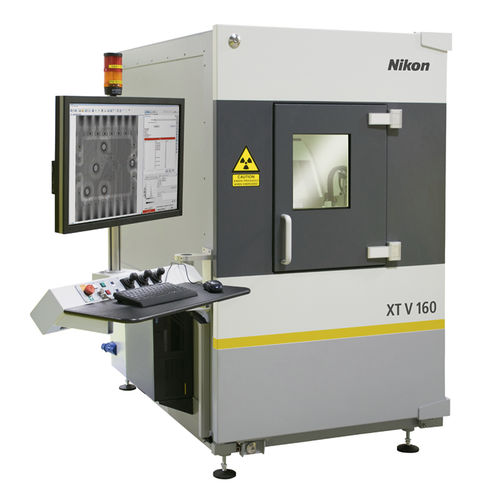

Nikon Metrology XT V 160 contrôle les dispositifs semi-conducteurs de puissance en ligne de production.

{{{sourceTextContent.description}}}

IXYS UK Westcode, qui fait partie du fabricant mondial de semi-conducteurs de puissance IXYS Corporation, investit dans son usine de Chippenham, au Royaume-Uni, pour fabriquer une nouvelle gamme de dispositifs semi-conducteurs de puissance, qui seront commercialisés en même temps que les capsules Press-Pack de l'entreprise. Nikon Metrology a été choisi pour fournir l'équipement à rayons X indispensable pour le contrôle de la qualité du processus de brasage par refusion pendant la production.

"La machine est rapide et la scène est facile à manipuler sur plusieurs axes, ce qui permet d'incliner, de tourner, de positionner et de zoomer rapidement l'image sur l'écran - Fiona Lambert, Ingénieur Procédés chez IXYS UK Westcode.

Un autre avantage de la technologie à rayons X de Nikon Metrology est la stabilité de la sortie grâce à la source du spot microfoyer et aux capacités avancées de traitement d'image, essentielles pour éviter la dégradation de la qualité d'image. La mise au point du faisceau d'électrons est maintenue par une lentille électromagnétique contrôlée par ordinateur qui assure que la cible ne surchauffe pas tout en maintenant une taille de spot micrométrique, même à des réglages kV élevés.

Bien qu'il s'agisse d'une machine de grande puissance, le XT V 160 est de conception tubulaire ouverte. Dans le cadre de la maintenance planifiée, le remplacement du filament produisant le faisceau d'électrons peut être programmé plusieurs fois par an pour un coût de quelques kilos. Le remplacement du filament prend quelques minutes, donc le temps d'arrêt est court. Un tube scellé, par contre, durera quelques années, mais peut s'arrêter de fonctionner sans avertissement, peut-être au pire moment possible pour l'utilisateur. Il faut alors faire appel au fabricant pour renouveler le tube au coût de plusieurs milliers de livres et la machine est en panne pendant plusieurs jours.
