Application du simulateur de batterie NGI dans les tests de batteries de téléphones portables

Le rôle du simulateur de batterie est d'émuler les différents états de sortie et les caractéristiques de charge et de décharge des vraies batteries.

Le rôle du simulateur de batterie est d'émuler divers états de sortie et les caractéristiques de charge et de décharge de vraies batteries. Il peut modifier l'état de la batterie, la profondeur de décharge, la tension en circuit ouvert, la résistance interne et d'autres conditions à tout moment en fonction des besoins des utilisateurs, et vérifier rapidement la réponse de l'objet sous test dans différentes conditions de batterie. En bref, il s'agit d'une batterie virtuelle qui remplace les batteries réelles pour exécuter divers tests.

De nos jours, la plupart des produits électroniques grand public doivent être alimentés par des batteries Li-ion. Dans l'industrie du téléphone portable en particulier, la durée de vie des batteries devient de plus en plus importante. Les tests pour les batteries deviennent de plus en plus stricts. Comparé aux batteries réelles, le simulateur de batterie présente les avantages suivants. Il peut simuler la courbe de variation de la batterie, raccourcir le cycle de test et répéter le test grâce au modèle établi, ce qui peut améliorer la fiabilité des données de test et réduire les coûts de production.

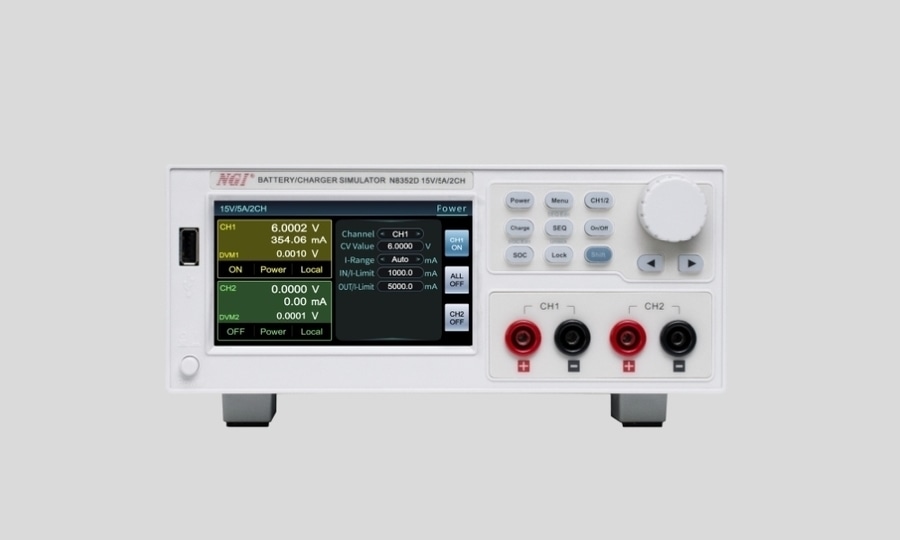

La série NGI N8352 est spécialement conçue pour la R&D et le test de produits portables fonctionnant sur batterie, tels que les casques Bluetooth, les téléphones portables, les terminaux intelligents AR/VR, les outils électriques, etc. Le courant circule dans les deux sens et peut être utilisé comme alimentation ou comme charge. Le N8352 est facile à utiliser grâce à son écran tactile et à son interface utilisateur. Les caractéristiques de sortie sont comparables à celles des batteries réelles, avec une réponse dynamique rapide, pas de dépassement dans l'augmentation et la diminution de la tension, et une forme d'onde stable. La résolution peut atteindre le niveau nA, ce qui permet de tester la consommation d'énergie en mode veille. Le N8352 peut être largement utilisé pour tester les produits électroniques grand public.

Quels sont les avantages du N8352 pour tester les batteries de téléphones portables ? Découvrons-les.

Le courant circule dans les deux sens pour faire du N8352 à la fois une alimentation et une charge.

Les deux canaux du N8352 peuvent se charger et se décharger. Ainsi, l'un ou l'autre canal peut être utilisé comme alimentation, en se connectant à la borne d'alimentation du téléphone portable. L'autre canal peut être utilisé comme une batterie, en se connectant à la borne de batterie du téléphone portable. Les performances de charge et de décharge peuvent être testées sans changer les câbles. Un seul N8352 peut être utilisé pour tester une carte de protection contre la charge et la décharge sans commutateur supplémentaire, ce qui réduit considérablement la complexité du système de test et améliore la stabilité et l'efficacité des tests.

Impédance de sortie variable permettant la simulation de la résistance interne de la batterie

Le N8352 dispose de la fonction de simulation de la résistance interne de la batterie et prend en charge la programmation de la valeur de la résistance. La plage programmable est de 0-1Ω, ce qui permet d'émuler la courbe de variation conforme aux caractéristiques réelles de la résistance interne de la batterie.

Réponse transitoire ultra-rapide sans dépassement, comparable à celle d'une vraie batterie

La série N8352 peut garantir qu'il n'y a pas de dépassement dans les changements de tension à vide ou en condition de charge, ce qui évite d'endommager l'objet sous test en raison d'une surcharge ou d'une décharge excessive de la tension. Cela permet d'éviter d'affecter la qualité du produit. Cette caractéristique répond à la demande de test pour les produits d'alimentation strictement régulés.
