Technologie MGS et détection de gaz dans les mines

{{{sourceTextContent.subTitle}}}

Pourquoi les capteurs CH₄ sont-ils essentiels ?

{{{sourceTextContent.description}}}

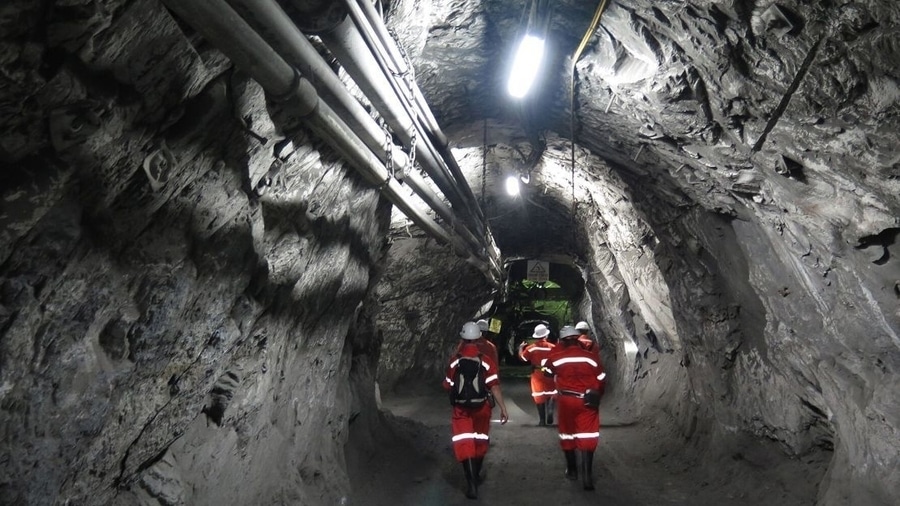

L'exploitation minière souterraine reste une activité industrielle à haut risque, où le méthane (CH₄) est l'un des principaux dangers pour la sécurité. Ce gaz incolore et inodore peut s'accumuler à l'insu de tous et former une atmosphère explosive à des concentrations relativement faibles, d'où la nécessité d'une surveillance continue pour garantir la sécurité des opérations.

Les systèmes modernes de détection du méthane sont un élément essentiel de l'infrastructure de sécurité des mines. Ils sont utilisés pour contrôler la ventilation, déclencher des alarmes et empêcher le développement de conditions explosives avant que les seuils critiques ne soient atteints. Cet article explique pourquoi les capteurs de CH₄ sont obligatoires dans les applications minières et décrit le rôle des technologies de détection catalytique et infrarouge dans les systèmes de sécurité souterrains.

Le méthane est un gaz inflammable naturellement libéré lors de l'extraction du charbon et du schiste. Lorsqu'il est mélangé à l'air dans des concentrations d'environ 5 à 15 % en volume, il forme une atmosphère explosive qui peut être enflammée par des sources électriques ou mécaniques courantes présentes dans les travaux souterrains.

Dans les conditions d'exploitation minière, l'accumulation de méthane crée deux risques principaux pour la sécurité. Tout d'abord, elle augmente considérablement la probabilité d'explosions, qui restent l'une des principales causes d'accidents souterrains majeurs. Deuxièmement, le méthane déplace l'oxygène dans les espaces confinés, créant un danger supplémentaire pour le personnel avant même que les concentrations explosives ne soient atteintes. Pour ces raisons, le contrôle du méthane est depuis longtemps un élément obligatoire de la réglementation sur la sécurité des mines dans le monde entier.

La surveillance continue du CH₄ est donc une exigence fondamentale dans les mines modernes. Elle permet de détecter rapidement les conditions dangereuses et d'activer à temps les systèmes de ventilation et de sécurité avant que les seuils critiques ne soient dépassés.

Les systèmes de détection de gaz constituent la base du contrôle du méthane dans les mines souterraines. Ils surveillent en permanence l'atmosphère et émettent des signaux d'alarme lorsque les concentrations de CH₄ approchent ou dépassent des seuils de sécurité prédéfinis.

Les capteurs sont installés aux endroits où l'accumulation de méthane est la plus probable, notamment dans les tunnels, les fronts de taille, les voies de ventilation et les voies de retour d'air, et sont complétés par des détecteurs portables ou personnels utilisés par le personnel. Les données recueillies sont utilisées pour étayer les décisions opérationnelles et les mesures de sécurité automatisées.

Lorsqu'ils sont connectés aux systèmes de contrôle de la ventilation, les capteurs de méthane permettent d'ajuster automatiquement le débit d'air en fonction de l'augmentation des concentrations de gaz. Ce mécanisme de retour d'information est un élément essentiel de la prévention des explosions et de la gestion courante de la sécurité dans les mines.

Les capteurs de méthane mesurent en temps réel la concentration de CH₄ dans l'atmosphère de la mine et fournissent des informations aux systèmes d'alarme et de contrôle de la ventilation avant que les niveaux dangereux ne soient atteints. Dans les mines souterraines, deux principes de détection sont couramment utilisés : les capteurs catalytiques (pellistors) et les capteurs infrarouges (NDIR). Ces technologies diffèrent par leur mécanisme de fonctionnement, leurs exigences en matière de maintenance et leur stabilité à long terme.

Les capteurs catalytiques détectent le méthane par oxydation sur un élément catalytique chauffé. La chaleur dégagée au cours de cette réaction modifie la résistance électrique de la perle de détection, qui est convertie en un signal de concentration, généralement exprimé par rapport à la limite inférieure d'explosivité. Cette technologie est bien établie et largement utilisée dans les systèmes de sécurité basés sur la LIE, mais elle nécessite de l'oxygène pour fonctionner correctement et est sensible à l'empoisonnement et au vieillissement du catalyseur, ce qui entraîne un étalonnage régulier et un remplacement périodique du capteur.

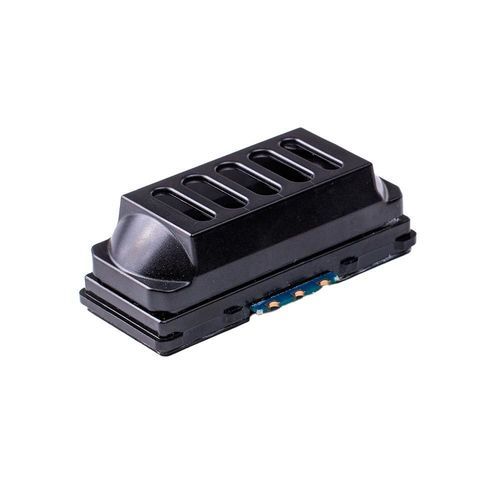

Les capteurs NDIR déterminent la concentration de méthane en mesurant l'absorption du rayonnement infrarouge aux longueurs d'onde caractéristiques du CH₄. Le principe de mesure est sans consommation et ne dépend pas de la concentration d'oxygène. Par conséquent, les capteurs NDIR offrent des performances stables à long terme avec des besoins de maintenance réduits. Les capteurs NDIR industriels tels que le MIPEX-05 sont conçus pour fonctionner en continu dans les zones dangereuses, offrant une sécurité intrinsèque, une sortie numérique et une durée de vie supérieure à celle des capteurs catalytiques, tout en maintenant un fonctionnement fiable dans des conditions souterraines exigeantes.

Dans les mines souterraines, les systèmes de détection du méthane sont directement liés à l'infrastructure de contrôle de la ventilation et de la sécurité. Les données des capteurs sont utilisées en permanence pour évaluer les conditions atmosphériques et pour déclencher des réactions de sécurité prédéfinies lorsque la concentration de CH₄ augmente.

Lorsque les niveaux de méthane approchent les seuils d'alarme, les systèmes de détection déclenchent des avertissements et interagissent avec la logique de contrôle de la ventilation pour augmenter le débit d'air dans les zones concernées. Cette intégration permet de réduire la concentration de méthane avant que des conditions explosives ne se développent et favorise des décisions opérationnelles opportunes, y compris l'arrêt de l'équipement ou l'évacuation du personnel si nécessaire.

Cette interaction en boucle fermée entre les capteurs de gaz, le contrôle de la ventilation et les systèmes d'alarme est un élément fondamental de la prévention des explosions dans les exploitations minières modernes.

La détection du méthane et le contrôle de la ventilation dans les mines souterraines sont réglementés par des cadres nationaux et internationaux régissant les équipements utilisés dans les atmosphères explosives et les systèmes de sécurité minière. Les systèmes de certification tels que ATEX et IECEx définissent les exigences applicables aux équipements de détection de gaz destinés aux zones dangereuses, y compris la sécurité intrinsèque et la fiabilité fonctionnelle. Les séries CEI et EN 60079 spécifient les exigences techniques pour le matériel électrique fonctionnant dans des atmosphères explosives et sont largement référencées dans la conception de la sécurité des mines.

Les exigences opérationnelles spécifiques aux mines sont définies par les organismes de réglementation nationaux, tels que la MSHA aux États-Unis, qui établissent des règles obligatoires pour la surveillance du méthane, les seuils d'alarme et les mesures de ventilation dans les mines souterraines. Ces réglementations définissent les limites de concentration à partir desquelles des avertissements doivent être émis, la ventilation intensifiée et les opérations suspendues afin d'empêcher le développement de conditions explosives.

L'exploitation minière souterraine présente des conditions d'exploitation difficiles qui imposent des exigences élevées aux équipements de détection de gaz et affectent directement la fiabilité et la durée de vie des mesures.

Les principaux défis sont les suivants
- L'humidité élevée et la poussière en suspension dans l'air, qui affectent les surfaces des capteurs et les éléments de protection.
- Les variations de température, causées par la profondeur, la ventilation режимы et les cycles d'exploitation.
- Accès limité pour la maintenance et l'étalonnage dans les galeries souterraines en activité.
- Contraintes strictes en matière d'alimentation électrique, en particulier pour les équipements à sécurité intrinsèque.

Approches techniques utilisées pour relever ces défis :
- Chemins optiques scellés et protégés de la poussière dans les capteurs NDIR pour maintenir la stabilité des mesures.
- Compensation de la température et correction du signal au niveau du capteur.
- Conception de capteurs à sécurité intrinsèque et à faible consommation d'énergie, adaptés à un fonctionnement souterrain continu.
- Des architectures de système minimisant les interventions manuelles et la fréquence de la maintenance.

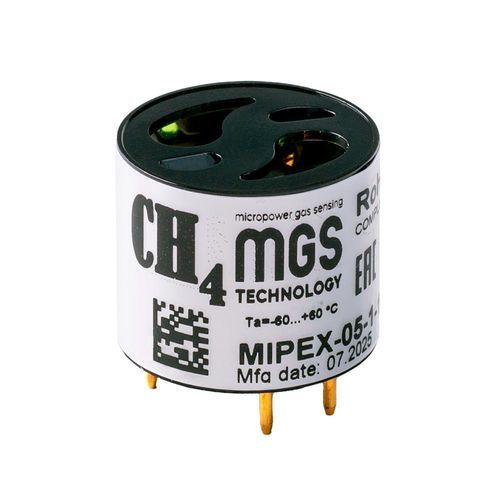

Dans la pratique industrielle, les capteurs NDIR tels que le MIPEX-05 sont bien adaptés à ces conditions en raison de leur principe de mesure sans consommation, de leur faible consommation d'énergie et de leur stabilité à long terme dans les environnements souterrains.

Le développement de la détection du méthane dans les mines souterraines est axé sur l'amélioration de la fiabilité, la réduction des besoins de maintenance et l'augmentation du niveau d'automatisation dans les systèmes de sécurité existants, plutôt que sur l'introduction de principes de détection fondamentalement nouveaux.

Les principaux axes de développement sont les suivants :

- L'utilisation accrue de capteurs NDIR avec une stabilité à long terme et une fréquence d'étalonnage réduite dans les installations minières fixes.
- Une intégration plus poussée avec les systèmes de ventilation et de contrôle de la sécurité, permettant une réponse plus rapide et plus cohérente à l'augmentation des concentrations de CH₄.
- Amélioration des diagnostics et de la surveillance de l'état des capteurs, permettant une détection précoce des défaillances et de la dégradation.
- Déploiement dans des zones difficiles d'accès, réduisant le besoin d'inspection manuelle tout en maintenant une surveillance continue.

En pratique, l'avenir de la détection du méthane dans les mines dépend des améliorations progressives de la robustesse des capteurs, de la sécurité intrinsèque et de l'intégration des systèmes, la technologie NDIR étant de plus en plus utilisée comme référence stable pour la surveillance industrielle continue.

Étude de cas : Comment la détection du méthane a permis d'éviter une catastrophe minière
En 2023, une mine de charbon souterraine en Europe de l'Est a modernisé son infrastructure de surveillance du méthane en déployant un système de détection NDIR CH₄ fixe intégré au système de contrôle de la ventilation de la mine. Les capteurs ont été installés dans des sections éloignées à l'accès limité et présentant un risque continu de dégagement de méthane.

Au cours d'une opération de routine, une concentration élevée de méthane a été détectée dans une zone mal ventilée. Le système de détection a déclenché une augmentation automatique du débit d'air et a généré une alarme dans la salle de contrôle, permettant aux opérateurs de stabiliser les conditions sans interrompre la production.

En conséquence, la concentration de méthane a été réduite avant d'atteindre les seuils critiques, aucun membre du personnel n'a été exposé à des conditions dangereuses et aucun temps d'arrêt imprévu ne s'est produit. L'incident a confirmé l'efficacité de la surveillance continue du méthane par NDIR dans le cadre d'un système intégré de sécurité minière.

Le méthane reste un danger critique dans les mines souterraines en raison de ses propriétés explosives et de sa tendance à s'accumuler dans les espaces confinés. Un contrôle efficace de la concentration de CH₄ repose sur une surveillance continue et une intégration fiable des systèmes de détection de gaz avec les contrôles de ventilation et de sécurité.

Les capteurs catalytiques continuent d'être utilisés dans les systèmes de protection contre les explosions basés sur la LIE lorsqu'une maintenance régulière est possible. Les capteurs NDIR permettent une surveillance stable et à long terme du méthane, avec des besoins de maintenance réduits et un fonctionnement fiable dans des conditions souterraines exigeantes. Dans la pratique minière moderne, les systèmes de sécurité combinent souvent les deux technologies pour répondre à différentes tâches opérationnelles au sein d'une architecture de protection unique.

La sélection et le déploiement de la technologie de détection du méthane doivent être basés sur les exigences réglementaires, les conditions environnementales et les considérations relatives au cycle de vie afin de garantir une protection cohérente du personnel et de l'infrastructure.
