Systèmes laser Marposs Aeroel pour la mesure du diamètre

{{{sourceTextContent.subTitle}}}

Systèmes laser pour la mesure du diamètre

{{{sourceTextContent.description}}}

Aeroel, société italienne du groupe Marposs, conçoit et fabrique depuis 1980 des micromètres de haute précision et des systèmes laser pour la mesure et le contrôle des diamètres. Grâce à leur capacité de mesure sans contact, les lasers Marposs Aeroel peuvent être utilisés de manière rapide, précise et efficace dans une grande variété de processus industriels. Du tréfilage à la rectification de composants mécaniques, la technologie optique laser garantit des résultats cohérents, objectifs et précis.
Les systèmes laser Grindline et Grindline+ ont été spécialement conçus pour mesurer en ligne le diamètre extérieur de produits fabriqués sur des rectifieuses sans centre à avance directe ou en plongée. Les goupilles, les tiges d'amortisseurs, les crémaillères de direction, les arbres ou toute autre pièce ayant un ou plusieurs diamètres peuvent être contrôlés par le système.

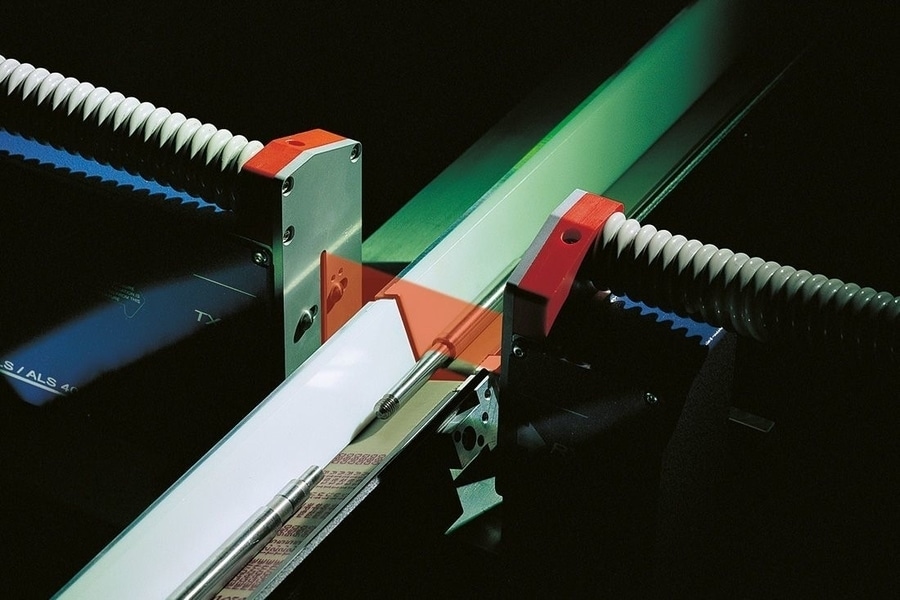

Installé à la sortie de la rectifieuse, le capteur laser mesure jusqu'à 10 diamètres finis différents de chaque pièce après le processus d'usinage. Les pièces rectifiées, après avoir été nettoyées en soufflant l'émulsion d'eau et d'huile à l'aide d'une station de nettoyage à air, sont passées à travers le faisceau laser à l'aide d'une courroie spéciale. Les mesures de la jauge sont traitées par le logiciel, qui extrait les mesures prises sur des sections rectifiées prédéterminées, en ignorant les irrégularités de forme qui pourraient compromettre le résultat.
L'opérateur programme les diamètres à mesurer et sélectionne celui qui servira de référence pour le retour d'information sur le meulage. Les diamètres mesurés sont affichés et comparés à la valeur nominale préétablie : si le processus sort des limites de contrôle fixées, le logiciel Grindline ajuste automatiquement la rectification, en récupérant l'usure de la meule pour maintenir le produit dans les limites de tolérance souhaitées.
Grâce à l'inspection à 100 %, les pièces hors tolérance peuvent être détectées et triées, évitant ainsi le risque de rejet ou de réclamations ultérieures.
Les résultats des mesures sont stockés et traités en temps réel : des rapports statistiques efficaces peuvent être obtenus et un ordinateur distant peut être utilisé pour télécharger les données mesurées ou pour programmer le système.
Grindline et Grindline+ peuvent offrir aux clients de nombreux avantages en termes d'économies de main-d'œuvre, car le contrôle automatique non supervisé allège la charge de travail des opérateurs, tout en réduisant les rebuts et en certifiant la qualité. L'inspection en ligne rend les contrôles ponctuels inutiles et permet d'imprimer des rapports détaillés pour prouver la qualité du produit et la capacité du processus.
Le choix des systèmes Marposs Aeroel est synonyme d'une grande flexibilité, car les deux modèles de systèmes permettent de mesurer des pièces d'un diamètre allant jusqu'à 65 mm et différents types de composants sans dédicace spécifique. Leur grande précision n'affecte pas la vitesse de mesure grâce au laser sans contact, qui permet à l'opérateur de ne pas arrêter ou ralentir le composant, et à l'auto-calibration brevetée, qui garantit une excellente répétabilité dans un temps de mesure court. La technologie NO-VAR compense automatiquement toute dérive due aux variations de la température ambiante, ce qui rend la jauge idéale pour une utilisation en atelier car elle est insensible aux variations de la température ambiante.
