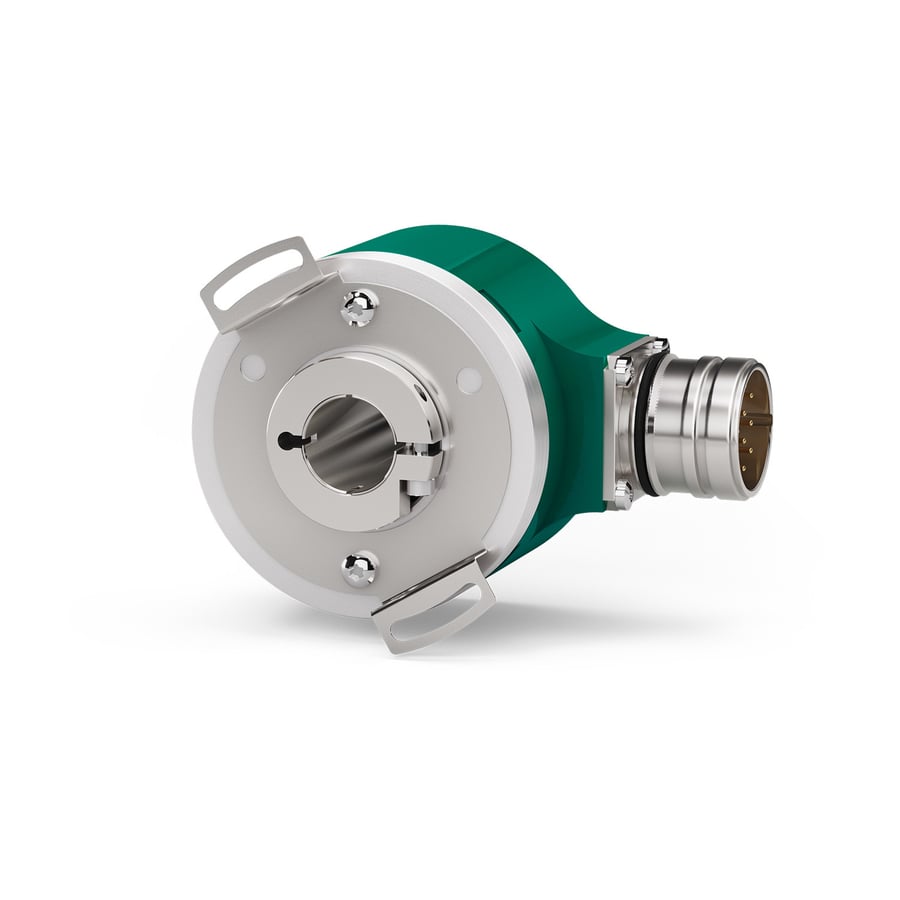

EHCT59 : le nouveau codeur absolu à arbre creux traversant

{{{sourceTextContent.subTitle}}}

Le nouveau codeur absolu EHCT59 se distingue par son arbre creux traversant et l'intégration de la plateforme technologique EHG (Energy Harvesting Generator)

{{{sourceTextContent.description}}}

Le nouveau codeur absolu EHCT59 se distingue par son arbre creux traversant et l'intégration de la plateforme technologique EHG (Energy Harvesting Generator). Il offre une résolution monotour élevée allant jusqu'à 25 bits grâce à la détection optique (la résolution totale peut atteindre 32 bits) et aux interfaces SSI et BiSS. Dans certaines versions, il fournit également des signaux carrés ou sinusoïdaux.

- Codeur à arbre creux traversant
- Versions absolues monotour et multitours avec interfaces SSI et BiSS
- Technologie de détection optique précise
- Versions multitours dotées de la plate-forme technologique EHG (Energy Harvesting Generator)
- Résolution monotour jusqu'à 25 bits et résolution totale jusqu'à 32 bits

Le codeur absolu EHCT59 se distingue principalement par son arbre creux traversant de 14 mm et 15 mm, qui peut être réduit à 6 mm en installant des douilles de réduction BR1 si nécessaire.
Il est construit dans un boîtier standard de 58 mm de diamètre de bride et est équipé de la technologie de détection optique de haute précision et des interfaces SSI et BiSS. Il convient aux environnements industriels typiques grâce à son indice de protection IP65 et à une plage de température de fonctionnement étendue allant de -40°C à +100°C (-40°F à +212°F).
Les versions multi-tours intègrent la plateforme technologique EHG Energy Harvesting Generator. L'avantage est que le compteur multi-tours est sans pile et sans engrenage, ce qui rend le codeur plus léger et plus compact, et réduit le risque de défaillances mécaniques. La position absolue est fournie via les interfaces SSI et BiSS en mode C, par le biais de câbles et de connecteurs. Certaines versions SSI peuvent également émettre des signaux incrémentaux AB de 1 024 PPR à l'aide de circuits Push-Pull ou Line Driver, ou des signaux 1 024 sinus/cosinus de 1Vpp. Un autre avantage est le circuit d'alimentation universel, qui permet d'étendre la plage de tension d'entrée de +5Vdc à +30Vdc.
La résolution d'un tour peut atteindre 25 bits, tandis que la résolution totale peut atteindre 32 bits.
