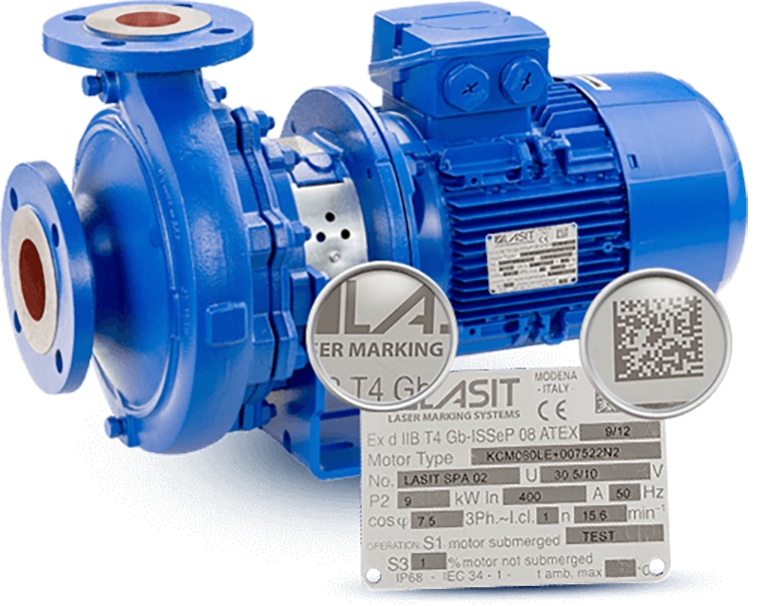

Dans la production de vannes, de pompes, de raccords et de composants hydrauliques similaires, le marquage laser a acquis un rôle qui va bien au-delà de la simple apposition d’un logo. Aujourd’hui, il fait partie intégrante de la traçabilité des processus : les codes Datamatrix, les numéros de série progressifs, les références normatives et les données de lot sont gravés directement sur le corps du composant en laiton, en acier inoxydable ou en acier au carbone, garantissant un marquage indélébile qui résiste aux chocs, aux produits chimiques et aux cycles de lavage.
Les fabricants de ce secteur travaillent généralement avec des lots importants sur des familles de composants relativement homogènes : une seule vanne peut être produite en centaines ou en milliers de pièces par jour, avec des temps de marquage compris entre 2 et 12 secondes par pièce. Dans ce scénario, la principale contrainte n’est pas la polyvalence géométrique mais la productivité continue, associée à une répétabilité de positionnement qui rend le code toujours lisible par les systèmes automatisés en aval.

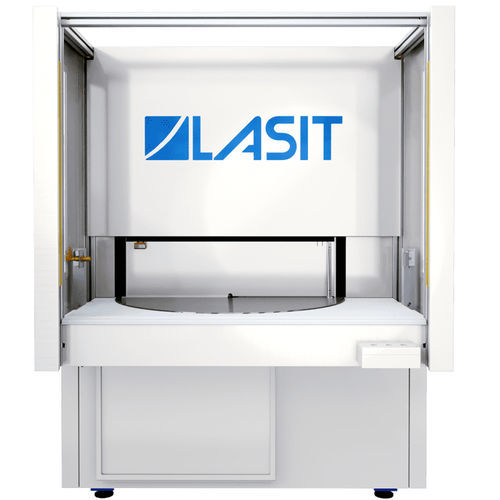

La table rotative à deux ou quatre stations répond directement à ce besoin. La plate-forme Rotomark a été développée précisément pour couvrir ce profil d’application, avec des configurations mécaniques et des options de processus sélectionnables en fonction de la taille de la pièce, de la disposition du marquage et du degré d’automatisation requis.

Chargement dans des configurations de temps et d’axes masqués
Le principe de fonctionnement est simple mais décisif : pendant que le laser marque le composant au poste de travail, l’opérateur (ou un robot) charge la pièce suivante dans la station de chargement externe. Une fois le cycle terminé, la table pivote de 180° (ou de 90° dans les versions à quatre stations) et le laser commence immédiatement à marquer la nouvelle pièce. Le temps mort de chargement/déchargement se superpose au temps de marquage, et la source laser reste opérationnelle pendant la quasi-totalité de l’équipe.

La machine est disponible avec des tables de Ø600, Ø1000 et Ø1200 mm, la taille devant être choisie en fonction de la taille de la pièce, de la hauteur de la cloison de sécurité et du nombre de stations nécessaires. La table est couplée à un axe Z motorisé d’une course typique de 200 mm, ce qui est suffisant pour effectuer la mise au point sur des pièces de différentes hauteurs sans intervention manuelle.
Pour les applications nécessitant le marquage simultané de plusieurs composants – par exemple, une palette de six ou huit raccords – une configuration avec des axes XZ combinés à la table rotative est disponible. L’axe X supplémentaire, dont les courses peuvent atteindre 900 mm, étend la zone de travail en couvrant tout le rayon de la table et permet de marquer des palettes de composants en temps masqué, plutôt qu’une seule pièce par station. Cette configuration ouvre également la possibilité d’intégrer un système de vision latérale, dont nous parlerons plus loin.

Structure mécanique : son importance dans un système à haute productivité
Dans un système qui fonctionne en continu pendant huit mille cycles ou plus par jour, la rigidité structurelle et la stabilité dimensionnelle ne sont pas des détails marginaux. La structure du Rotomark est en acier soudé, étiré thermiquement et fraisé à commande numérique, une solution qui garantit de très faibles déformations (moins de 0,08 mm dans des conditions de charge nominale) et une géométrie stable dans le temps. La conception du châssis est vérifiée à l’aide de techniques FEM et le système d’axe est monté sur des guides à recirculation de billes précontraints avec une vis Bosch à double roulement du côté du moteur, une configuration qui combine une vitesse de rotation élevée et une rigidité axiale.
Le mécanisme de rotation mécanique à cames est un choix que LASIT maintient depuis des années précisément en raison de la précision et de la répétabilité qu’il offre. La rotation est gérée par un moteur avec inverseur, réglable en fonction du poids et des dimensions de la pièce, et garantit un positionnement précis des stations par rapport au centre de rotation. Les gabarits de centrage sont interchangeables et montés sur deux supports spéculaires réalisés avec des douilles trempées et des trous filetés Helicoil, une solution qui réduit les temps de changement.

Marquage à 360° et surfaces courbes : axes rotatifs et têtes 3D
Une demande fréquente dans le monde de la robinetterie est de marquer sur une partie importante de la circonférence du corps, par exemple pour marquer un Datamatrix à côté d’un texte alphanumérique ou pour développer le logo le long d’un arc de 90° ou 180°. Pour répondre à cette exigence, la Rotomark peut être équipée d’axes rotatifs intégrés dans les stations (configurations à deux axes W) : la pièce est tournée pendant le marquage, toujours en temps masqué, tandis que la station adjacente est chargée.
Pour les pièces présentant des surfaces très incurvées ou des développements tridimensionnels importants, la tête de balayage 3D. Il s’agit d’un système optique à trois axes qui permet le marquage sur des surfaces non planes sans avoir à déplacer mécaniquement la tête ou la pièce. L’avantage pratique est double : les mouvements mécaniques supplémentaires (avec le temps et les tolérances associés) sont évités, et de plus grandes zones de marquage peuvent être couvertes tout en maintenant une qualité de gravure constante.

Vision, lecture de codes et intégration de logiciels
Pour le marquage à des fins de traçabilité, deux éléments font souvent la différence entre un système qui fonctionne et un système qui génère des rejets : le centrage de la pièce et la vérification du code marqué. Le Rotomark peut être équipé d’un système de vision latérale monté à bord de la tête de lecture et doté d’un illuminateur dédié. Le même système remplit généralement trois fonctions : le centrage automatique de la pièce par rapport à la disposition du marquage (ce qui simplifie les modèles), la lecture OCR du texte marqué pour la vérification de la conformité et la lecture/classification du Datamatrix conformément aux normes de référence (ISO/IEC 15415, AIM-DPM), la classification requise se situant généralement entre le grade A et le grade B.
Dans certaines applications, le client exige qu’une procédure spécifique soit gérée en cas de code NOK : suppression et re-marquage, rejet automatique, arrêt de la machine avec notification au superviseur de la ligne. Toutes ces logiques sont gérées au niveau du logiciel personnalisé.

En ce qui concerne le contrôle, la machine est équipée en standard de tableaux électriques conformes à la norme CE avec des PLC et des variateurs Siemens, Schneider Electric ou ABB selon les spécifications du client, et s’intègre nativement avec les systèmes MES et ERP à travers des protocoles industriels consolidés (Profinet, Profibus, Ethernet/IP, OPC UA). Le logiciel FlyCAD/FlyControl gère la génération dynamique de codes, de numéros de série progressifs et de contenus variables récupérés dans des bases de données externes, tandis que la couche d’interface personnalisée peut être modélisée sur une logique spécifique à la ligne.

Chargement manuel, intégration robotique et méthodes de travail
La machine est conçue pour couvrir les deux scénarios de fonctionnement : contrôle manuel de l’opérateur à l’avant, ou intégration dans une cellule robotisée avec chargement/déchargement automatique. Les trois modes typiques – table en automatique, table en manuel avec démarrage par bouton-poussoir, et porte latérale avec table verrouillée pour les charges individuelles plus importantes – peuvent être sélectionnés en fonction du flux de la ligne et de la combinaison de production.

En résumé
Pour les fabricants de vannes, de pompes et de raccords ayant des exigences de traçabilité et de productivité élevées sur des familles de composants homogènes, le Rotomark représente une plate-forme de processus éprouvée. Le choix entre les différentes configurations – diamètre de la table, nombre d’axes, présence de vision, tête 3D, station d’axes rotatifs – doit être fait à partir de la pièce réelle : dimensions, matériau, contenu du marquage, temps de cycle requis et degré d’automatisation de la ligne. C’est ce type d’évaluation qu’il est préférable d’aborder avec des échantillons en main, au stade de l’étude de faisabilité.
