Pyrométrie infrarouge dans les fours à haute température

{{{sourceTextContent.subTitle}}}

Assurer la précision et la stabilité dans des conditions extrêmes

{{{sourceTextContent.description}}}

Introduction
Les fours à haute température sont essentiels pour la production et la transformation de matériaux avancés tels que le carbone, le graphite, le graphène et les céramiques techniques. Les processus industriels tels que la carbonisation, la graphitisation et le frittage nécessitent une surveillance extrêmement précise et stable de la température afin de garantir une qualité constante des matériaux, une efficacité énergétique optimale et un contrôle fiable des processus.
Ces fours fonctionnent souvent dans des atmosphères contrôlées (azote, argon) ou sous vide total, des conditions spécifiquement choisies pour éviter l'oxydation, la contamination ou les réactions chimiques indésirables. Les thermocouples conventionnels n'étant plus fiables au-delà de ~1700 °C, les industries s'appuient sur des pyromètres infrarouges, les seuls outils pratiques capables de fournir des mesures de température sans contact, à haute stabilité et à long terme, jusqu'à 3200-3500 °C.
Les défis de la mesure des hautes températures
1. Températures extrêmes jusqu'à 3500 °C
Les équipements à haute température - notamment les fours à graphite, les fours à vide, les fours de frittage, les fours à atmosphère contrôlée, les fours à haute température et les fours de trempe - peuvent atteindre des intensités qui dépassent les limites des capteurs à contact. Les pyromètres doivent résister à un rayonnement thermique important tout en fournissant des mesures précises.
2. Atmosphères contrôlées et vide
Lors de la carbonisation, de la graphitisation et du frittage des céramiques, il est essentiel de maintenir une atmosphère de four propre et stable. Les mesures doivent être prises à travers de très petites ouvertures du four pour éviter de perturber l'environnement thermique.
3. Contamination du trajet optique
des dépôts, de la poussière de céramique ou des gaz résiduels peuvent s'accumuler sur cette fenêtre. En l'absence de méthodes de compensation, ces dépôts réduisent la précision des mesures.
4. Exigences en matière de champ de vision étroit
Les processus tels que la graphitisation des électrodes de graphite, le traitement des précurseurs de graphène ou le frittage des céramiques techniques nécessitent le ciblage précis de très petites zones. Un pyromètre à champ de vision étroit garantit des mesures précises et ciblées malgré la géométrie confinée des fours à haute température.
Pyromètres infrarouges : la solution essentielle pour les processus industriels extrêmes
Les pyromètres infrarouges mesurent le rayonnement thermique émis par les matériaux à l'intérieur du four, ce qui permet un contrôle précis et sans contact de la température. Ils sont indispensables pour
- la carbonisation à plus de 1100 °C
- la graphitisation à plus de 2500 °C
- le frittage de céramiques et de métaux à point de fusion élevé
- Surveillance dans les fours à atmosphère contrôlée
- Contrôle de la température dans les fours à vide
- Ciblage précis dans les fours à graphite
- Stabilité élevée dans les fours à haute température
- Évaluation avant et après le chauffage dans les fours de trempe
Les pyromètres infrarouges sont la seule technologie fiable capable de surveiller en continu des températures atteignant 3000-3500 °C.

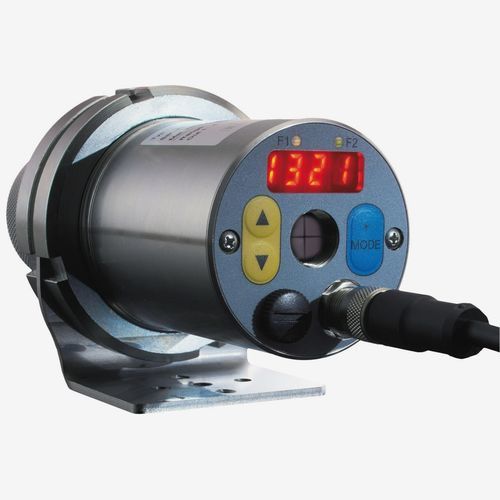

CellaFurnace PX 46 : pyromètre de précision pour les fours difficiles à haute température
Développé par KELLER ITS, le CellaFurnace PX 46 est spécialement conçu pour répondre aux défis des applications de fours à haute température impliquant des matériaux en carbone, des composants en graphite, la fabrication de graphène et des céramiques techniques.
Principaux avantages (USP)
- Champ de vision étroit
Permet des mesures précises à travers de très petites ouvertures de four.
- Stabilité à haute température sur toute la plage de mesure
Garantit la fiabilité pendant les longs cycles de production.
- Technologie bicolore pour les environnements industriels difficiles
Compense la contamination ou l'obstruction partielle du trajet optique.
- Capacité de mesure jusqu'à 3200 °C
Idéal pour la graphitisation, la carbonisation, la croissance des cristaux et le frittage des céramiques
Le PX 46 fournit des mesures stables et reproductibles, même dans des conditions exigeantes avec de fortes interférences optiques ou une contamination importante.
CellaTemp PA 35 : pyromètre ultra-haute température jusqu'à 3500 °C
Pour les applications dépassant les limites supérieures des pyromètres standard, le CellaTemp PA 35 offre des performances inégalées :
Principaux avantages (USP)
- Mesure infrarouge à courte longueur d'onde
Offre une précision supérieure à des températures très élevées.
- Capacité de mesure jusqu'à 3500 °C
Parfait pour la graphitisation extrême, le frittage des réfractaires, le chauffage assisté par plasma et les fours à ultra-haute température.
Le PA 35 est la solution de référence pour les industries nécessitant un contrôle thermique précis à l'extrémité supérieure du spectre de température.

Exemple d'application : contrôle de la température dans la production de graphite
La graphitisation est un processus critique pour la production de graphite de haute pureté utilisé dans les électrodes, les batteries, les systèmes de gestion thermique et divers produits à base de carbone de haute performance. La précision de la température est essentielle pour atteindre le degré de cristallinité et de résistance mécanique requis.
Utilisation d'un CellaFurnace PX 46 :
- Le pyromètre est monté derrière une petite fenêtre de quartz pour protéger son optique.
- La mesure bicolore compense la contamination qui s'accumule sur la fenêtre pendant les longs cycles du four.
- Le champ de vision étroit permet un ciblage précis à l'intérieur des chambres de four confinées.
- Le contrôle continu de la température garantit des conditions de graphitisation stables entre 2000 °C et 3000 °C.
Pour les procédés nécessitant des températures proches de 3500 °C, le CellaTemp PA 35 est la solution recommandée.

Conclusion
La surveillance précise de la température dans les fours à haute température est essentielle pour les industries qui travaillent avec le carbone, le graphite, le graphène et les céramiques techniques. Que ce soit dans les fours à atmosphère contrôlée, les fours à vide, les fours à graphite, les fours de frittage ou les fours de trempe, les pyromètres infrarouges fournissent des mesures précises et fiables nécessaires à la stabilité des processus industriels.
Le CellaFurnace PX 46 et le CellaTemp PA 35 de KELLER ITS offrent une robustesse inégalée, une stabilité à long terme et une grande précision, ce qui en fait des outils indispensables pour la mesure de la température dans les environnements industriels les plus extrêmes.
