Bagues collectrices de signaux : le moyeu invisible qui permet aux équipements rotatifs de transmettre des signaux tout en tournant

{{{sourceTextContent.subTitle}}}

Les solutions sur mesure d'Ingiant couvrent des scénarios d'application dans de nombreux secteurs d'activité

{{{sourceTextContent.description}}}

Dans des domaines tels que la fabrication intelligente, les équipements liés aux nouvelles énergies, l’électronique militaire et les dispositifs médicaux haut de gamme, un nombre croissant d’appareils nécessite une transmission stable des signaux de commande, des données, des signaux vidéo, des signaux RF et même des signaux optiques lors d’une rotation continue à 360°. Derrière cette demande se cache un composant essentiel : la bague collectrice de signaux. En tant que branche importante des bagues collectrices conductrices, les bagues collectrices de signaux résolvent spécifiquement le problème des « câbles emmêlés et des interruptions de signal » dans les scénarios de rotation, servant ainsi de « plaque tournante des signaux » pour les systèmes rotatifs intelligents.

Depuis sa création en 2014, Jiujiang Ingiant Technology Co., Ltd. (Ingiant) se consacre à la R&D et à la fabrication de bagues collectrices sur mesure, de joints rotatifs et de bagues collectrices hybrides. Sa gamme de produits couvre des séries telles que les bagues collectrices pour l'éolien, les bagues collectrices pour engins de chantier, les bagues collectrices militaires, les bagues collectrices à courant élevé, les bagues collectrices haute tension et les bagues collectrices sur mesure, accumulant ainsi une vaste expérience d’applications intersectorielles dans le domaine de la personnalisation des bagues collectrices de signaux.

Secteurs d’application établis : une présence diversifiée, de l’éolien à la sécurité
Ingiant a développé une série de cas d’application éprouvés dans le domaine des bagues collectrices de signaux, couvrant la fabrication de nombreux équipements haut de gamme et les industries civiles intelligentes :

· Industrie éolienne :​ Les pales des éoliennes doivent ajuster dynamiquement leur angle en fonction de la direction du vent. Un grand nombre de signaux de commande, de signaux de retour d’encodeur et de puissance au sein de la nacelle doivent être transmis de manière stable via des bagues collectrices pendant la rotation. La gamme de bagues collectrices pour l’éolien d’Ingiant est spécialement conçue pour ce scénario.
· Engins de chantier : les plates-formes rotatives des engins lourds tels que les grues, les têtes de creusement et les camions-pompes à béton s’appuient sur des bagues collectrices pour transmettre les commandes de contrôle et l’alimentation électrique.
· Équipements militaires et de défense :​ Les équipements tels que les plateaux tournants d’antennes radar, les caméras PTZ (panoramiques, inclinables et zoomables) militaires et les plateaux tournants de simulation imposent des exigences extrêmement élevées en matière d’intégrité du signal. Les bagues collectrices hybrides électro-optiques RF d’Ingiant permettent la transmission intégrée de 52 signaux électriques + 5 fibres optiques + 1 joint rotatif coaxial RF, spécialement conçues pour les plateaux tournants d’antennes radar.
· Transport ferroviaire :​ Les équipements de test destinés aux trains à grande vitesse et aux rames électriques (EMU) utilisent les bagues collectrices de haute précision d’Ingiant afin de répondre aux exigences de transmission de signaux à faible bruit en rotation à grande vitesse.
· Ingénierie maritime et océanique :​ Les enrouleurs de câbles de navires et les équipements d’ingénierie maritime doivent fonctionner dans des environnements humides et exposés aux embruns salins. Ingiant fournit des bagues collectrices étanches avec des indices de protection IP65/IP68.
· Automatisation et robotique :​ Dans des applications telles que les caméras PTZ et les articulations de robots, les bagues collectrices assurent la transmission des signaux des codeurs de servomoteurs, des signaux de bus et de l’alimentation électrique.
· Machines d’emballage : les équipements tels que les tables rotatives, les étiqueteuses et les machines de remplissage utilisés dans les lignes de production d’emballage automatisées s’appuient sur des bagues collectrices pour transmettre les signaux de commande et l’alimentation électrique. Les bagues collectrices sur mesure d’Ingiant peuvent répondre aux exigences de transmission mixte de plusieurs signaux de bus et d’alimentation électrique, s’adaptant ainsi au rythme élevé des lignes de production.
· Santé et médecine : dans les équipements médicaux tels que les lampes chirurgicales et les robots chirurgicaux, les bagues collectrices assurent la transmission de vidéos haute définition, de signaux de rétroaction des codeurs et de commandes de servocontrôle, permettant ainsi une imagerie à 360° sans angle mort et un fonctionnement précis.
· Sécurité et bâtiments intelligents : les équipements rotatifs, tels que les caméras de sécurité dômes et les portes tournantes, assurent une transmission stable des signaux de commande, des signaux vidéo et de l’alimentation grâce aux bagues collectrices, garantissant ainsi un fonctionnement continu des équipements. Les bagues collectrices compactes de type « capuchon » prennent en charge la transmission mixte de signaux RS485, vidéo et de commande.
Outre les domaines déjà bien maîtrisés mentionnés ci-dessus, les bagues collectrices de signaux offrent également de vastes perspectives d’application dans les secteurs suivants, et les capacités de personnalisation d’Ingiant permettent d’y apporter des solutions ciblées :
1. Industrie photovoltaïque et des batteries au lithium
Scénarios d’application typiques : équipements d’automatisation des modules photovoltaïques, équipements de mélange/formation de pâte et de classement par capacité des batteries au lithium
Avantages des bagues collectrices de signaux : transmission mixte de signaux de bus multicanaux + alimentation électrique, s’adaptant au rythme élevé des lignes de production

2. Industrie des produits 3C et des semi-conducteurs
Scénarios d’application typiques :​ mesure par vision industrielle, inspection intelligente, manipulation de plaquettes
Avantages des bagues collectrices de signaux :​ transmission à faible latence de signaux Gigabit Ethernet + vidéo HD

3. Industrie de la radiodiffusion et du cinéma
Scénarios d’application typiques :​ stabilisateurs de caméra, plateformes de caméra rotatives, cardans pour drones
Avantages des bagues collectrices de signaux :​ Couple faible, faible niveau sonore, garantissant des signaux SDI/HDMI HD sans distorsion

4. Recherche scientifique et essais
Scénarios d’application typiques :​ Plateaux tournants d’essai à grande vitesse, centrifugeuses, radiotélescopes
Avantages des bagues collectrices de signaux : transmission mixte multicanaux, de signaux haute fréquence et par fibre optique

5. Industrie de l’imprimerie et du textile
Scénarios d’application typiques : presses d’imprimerie, rouleaux rotatifs dans les machines textiles
Avantages des bagues collectrices de signaux : transmission mixte de signaux de thermocouples de chauffage et d’alimentation

Que peuvent transmettre les bagues collectrices de signaux ? Aperçu complet des types de signaux
La compétitivité fondamentale d’une bague collectrice de signaux réside dans sa capacité à transmettre une grande variété de signaux sans interférence et avec de faibles pertes, tout en étant en rotation. Les bagues collectrices sur mesure d’Ingiant prennent en charge une gamme extrêmement variée de types de signaux :

1. Signaux de bus industriels et de commande
Bus de terrain tels que CANBUS, Profibus, CC-Link, DeviceNet
Signaux de communication série : RS232, RS485, RS422
Signaux de commande d’automates programmables (PLC), signaux de commande d’électrovannes

2. Signaux de servocommande et de capteurs
Signaux de servocommande, signaux de rétroaction de codeurs
Signaux de thermocouples, de capteurs de température, de capteurs de pression et de capteurs de poids
Signaux d’impulsions, signaux analogiques (4-20 mA, 0-10 V)

3. Signaux Ethernet et de données
Ethernet 100 M/1 000 M (Gigabit Ethernet), prenant en charge les protocoles Ethernet industriels tels que PROFINET, EtherNet/IP
Signaux USB 2.0/USB 3.0
Peuvent être combinés avec des lignes d’alimentation pour une transmission intégrée « alimentation + données »

4. Signaux vidéo et audio
Signaux vidéo haute définition HD-SDI, HDMI, VGA
Signaux vocaux/audio
Plage de fréquences allant jusqu'à CC~3 GHz, répondant aux exigences de transmission vidéo coaxiale HD 1080p

5. Signaux haute fréquence et RF
Signaux RF, signaux micro-ondes
Principalement utilisés dans les communications par satellite, les radars, les antennes HD et d'autres domaines

6. Signaux de fibre optique
Transmis via des joints rotatifs à fibre optique (FORJ), prenant en charge divers connecteurs tels que FC, SC, ST, SMA, LC
1 à 31 canaux de fibre optique disponibles, adaptés aux scénarios nécessitant de longues distances, une grande capacité et une haute résistance aux interférences électromagnétiques

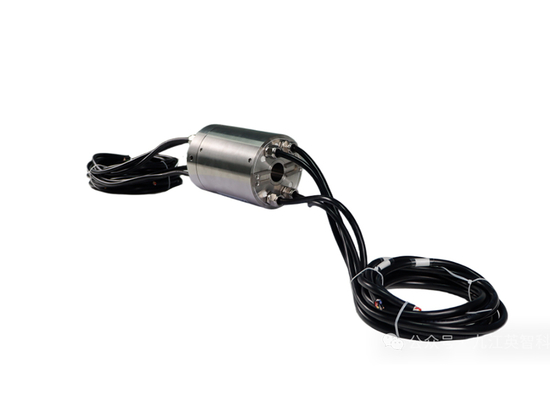

La bague collectrice électro-optique de 87 mm d’Ingiant permet une transmission mixte de 10 fibres optiques + 90 signaux électriques ; elle est généralement utilisée dans les radars militaires, l’éolien, la marine, les équipements médicaux et les équipements rotatifs de précision dans le secteur aérospatial.

7. Alimentation et fluides (bagues collectrices hybrides)
Peuvent être combinées avec les signaux ci-dessus pour transmettre des courants de 2 A à 20 A, avec une tension allant jusqu’à 480 V
Peuvent intégrer des raccords rotatifs pneumatiques et hydrauliques afin de réaliser une connexion rotative intégrée « électrique + pneumatique + hydraulique ».
Caractéristiques techniques : Les bagues collectrices de signaux Ingiant utilisent des contacts en métaux précieux or-or et la technologie des balais groupés. La fluctuation de la résistance dynamique est inférieure à 10 mΩ, et la résistance de contact est aussi faible que 0,01 Ω, ce qui garantit l'absence de distorsion ou de perte de paquets lors de la transmission de signaux à haut débit. L’indice de protection peut atteindre IP51 à IP68, et la plage de températures de fonctionnement s’étend de -40 °C à +80 °C, ce qui permet de s’adapter à divers environnements difficiles, des ateliers propres à l’ingénierie maritime.

Capacité de personnalisation : une solution sur mesure pour chaque scénario de rotation
Ingiant propose des services complets de personnalisation OEM/ODM. Il suffit aux clients de fournir les paramètres techniques clés suivants pour obtenir une solution exclusive :

Vitesse de fonctionnement (tr/min)
Méthode d’installation et dimensions (montage par bride, arbre creux, arbre plein, etc.)
Nombre de canaux (fils individuels et nombre de câbles)
Tension et courant nominaux des bagues d'alimentation et des bagues de signal
Types de signaux et paramètres associés (paramètres clés)
Température de l'environnement d'exploitation
Exigences en matière d'indice de protection (IP)
Des micro-bagues collectrices d'un diamètre extérieur de 4 mm aux grandes bagues collectrices à alésage traversant d'un diamètre extérieur de 500 mm, de 2 canaux à plus de 300 canaux, Ingiant s’appuie sur plus de 20 ans d’expérience dans le secteur, une base de données de plus de 10 000 plans de bagues collectrices et une équipe de R&D expérimentée pour fournir des produits sur mesure adaptés à pratiquement tous les équipements nécessitant une transmission de signaux à 360°.

Conclusion : les bagues collectrices de signaux — le « nœud neuronal » clé à l’ère de la fabrication intelligente
Avec l’accélération de l’automatisation industrielle, de la robotisation et de l’intelligence, la « transmission en rotation » est devenue une fonctionnalité standard des équipements haut de gamme. En tant que « nœud neuronal » reliant les systèmes statiques et les systèmes rotatifs, les performances des bagues collectrices de signaux sont directement liées à la précision de fonctionnement et à la fiabilité de l’ensemble de la machine.

S’appuyant sur son expérience approfondie dans des domaines où elle s’est fortement développée, tels que l’éolien, les engins de chantier, le secteur militaire, le transport ferroviaire, l’ingénierie maritime, les machines d’emballage, le secteur médical et la sécurité, ainsi que sur l’innovation continue dans des produits haut de gamme tels que les bagues collectrices Gigabit Ethernet, les bagues collectrices hybrides électro-optiques et les joints rotatifs RF, Ingiant propose une solution intégrée de transmission rotative « puissance + signal + données + fibre optique + gaz/liquide » à un nombre croissant de secteurs. Que ce soit dans des secteurs d’application matures ou dans des domaines à fort potentiel tels que le photovoltaïque, les semi-conducteurs et la radiodiffusion, les bagues collectrices de signaux sur mesure apporteront un soutien solide à la modernisation intelligente des équipements.
