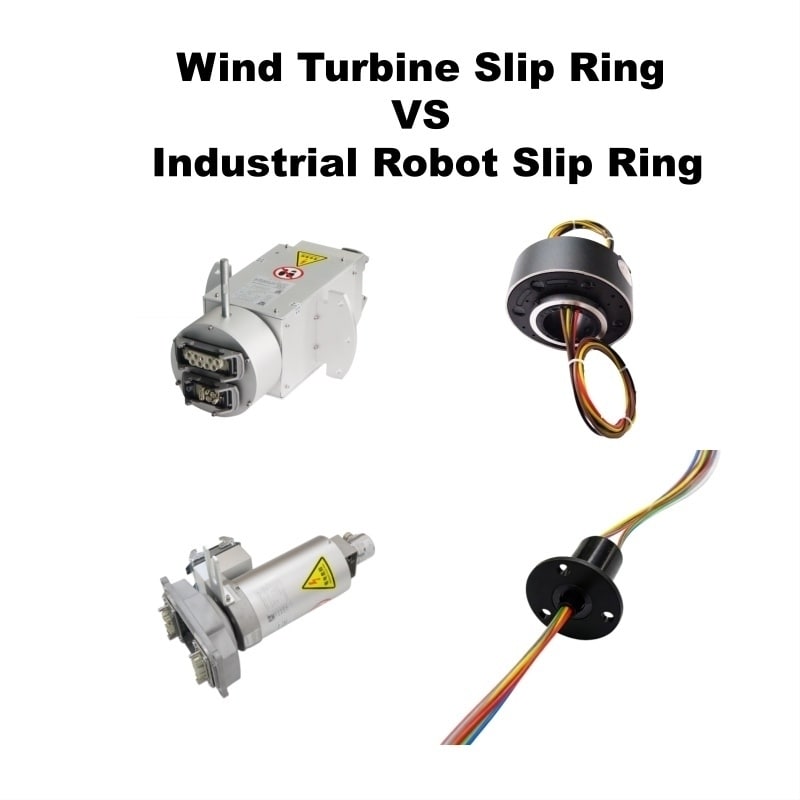

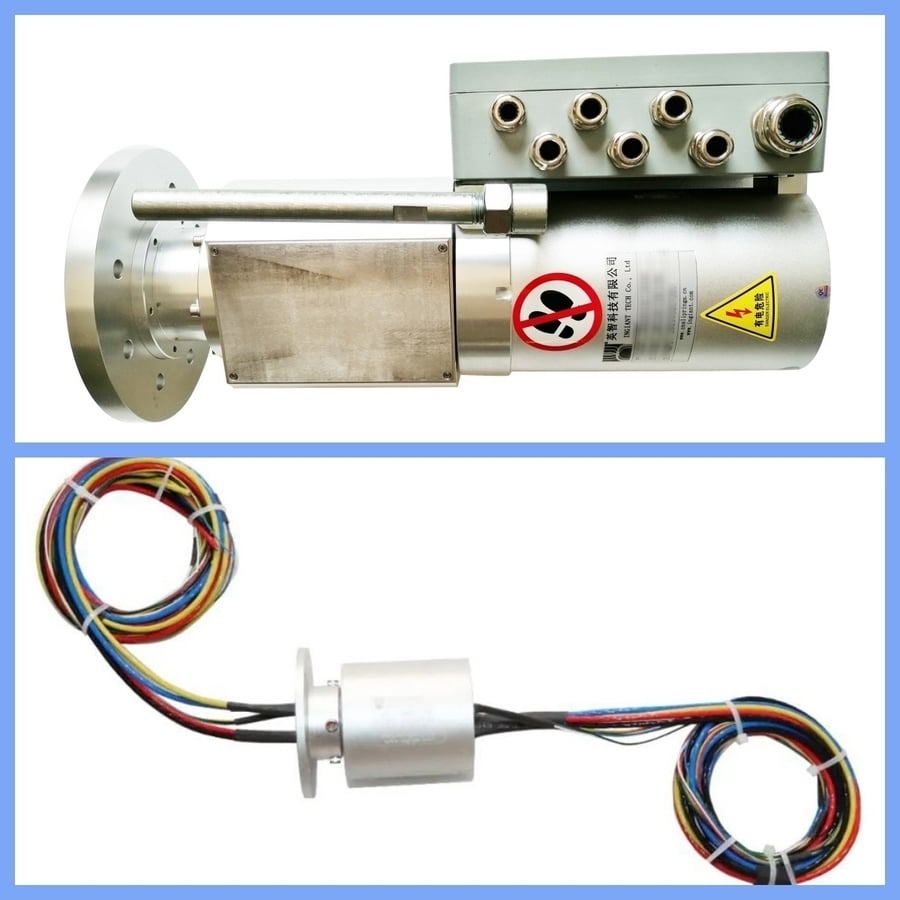

Bague collectrice pour éolienne vs bague collectrice pour robot industriel | Différences de conception et défis liés aux applications

{{{sourceTextContent.subTitle}}}

Défis liés aux scénarios d'application et stratégies de conception d'optimisation pour les conducteurs rotatifs industriels

{{{sourceTextContent.description}}}

L'énergie éolienne et les robots industriels constituent les deux scénarios d'application phares les plus représentatifs pour les bagues collectrices haut de gamme. Ces deux types d'équipements présentent des conditions de fonctionnement, des paramètres environnementaux, des normes de durée de vie et une logique de mouvement totalement différents, ce qui impose aux bagues collectrices des exigences spécifiques en termes de capacité de charge électrique, d'adaptabilité environnementale, de résistance à l'usure et de précision de transmission.
Les bagues collectrices à usage général disponibles sur le marché ne peuvent pas s’adapter simultanément à ces deux scénarios extrêmes. Un choix aveugle entraînera facilement des défaillances telles que la corrosion, la gigue du signal, des ratés dus à l’usure et une réduction rapide de la durée de vie. À partir de cinq dimensions clés – niveau de puissance, adaptation environnementale, norme de durée de vie, caractéristiques de fonctionnement et principaux points sensibles –, cet article compare en profondeur les différences de conception et les défis d’application des bagues collectrices pour éoliennes et celles pour robots industriels, et présente des solutions professionnelles sur mesure afin de fournir une référence fiable pour la sélection par les professionnels du secteur.
1. Aperçu des principales différences de conception entre les bagues collectrices destinées à ces deux scénarios
Les équipements éoliens mettent l’accent sur une durée de vie extrêmement longue, une résistance aux conditions extérieures extrêmes et une transmission continue de puissance élevée ; tandis que les robots industriels privilégient l’adaptation à un environnement propre, la résistance à la fatigue due aux mouvements de va-et-vient à haute fréquence et la transmission de signaux de haute précision. Les principales différences de paramètres sont les suivantes :
Comparaison des caractéristiques Bague collectrice pour éolienne (parcs éoliens terrestres et offshore) Bague collectrice pour robot industriel (ligne de production automatisée)
Niveau de puissance Haute puissance et charge élevée, adaptée aux équipements éoliens de l’ordre du mégawatt, permettant la transmission continue de courants importants et de hautes tensions Principalement de moyenne et faible puissance, axé sur la transmission précise de signaux avec une alimentation auxiliaire de faible puissance ; la précision du signal est la priorité absolue
Adaptabilité environnementale Conditions de travail extérieures difficiles, résistance à la corrosion par les embruns salins en mer, aux alternances de températures élevées et basses, aux tempêtes de sable, à la pluie et à une humidité élevée Conditions de travail propres en intérieur, adaptées aux ateliers exempts de poussière/stériles, nécessitant un fonctionnement sans poussière, sans huile, silencieux et sans pollution
Exigences en matière de durée de vie Adapté à une durée de vie totale de la machine de 20 ans, avec une durée de vie en rotation de plusieurs dizaines de millions de tours et un cycle d’entretien ultra-long sans intervention Convient à une rotation alternative à haute fréquence, avec une durée de vie en rotation de plusieurs millions de tours ; exigences essentielles en matière de performances anti-fatigue, anti-saccades et anti-usure
Caractéristiques de fonctionnement Rotation continue à basse vitesse, conditions de travail stables, fonctionnement ininterrompu 24 heures sur 24, démarrages et arrêts rares ainsi que commutations peu fréquentes Rotation alternative multi-angulaire à grande vitesse, démarrages et arrêts fréquents ainsi que commutations nombreuses, fortes fluctuations instantanées de la charge
Principaux problèmes Corrosion par brouillard salin, vieillissement de l’isolation, usure due à un fonctionnement à long terme, coûts d’exploitation et de maintenance en extérieur extrêmement élevés Fluctuations du signal, fonctionnement saccadé, pollution par l’huile et la poussière, défaillance par fatigue des contacts due à des commutations fréquentes
2. Bague collectrice pour éolienne : conception robuste offrant une résistance aux conditions météorologiques extrêmes et une durée de vie ultra-longue sans entretien
Les bagues collectrices pour éoliennes sont principalement installées sur les parties rotatives de la nacelle et du moyeu des éoliennes terrestres et offshore ; elles assurent les fonctions essentielles d’alimentation électrique haute puissance, de transmission des signaux de commande et des données des capteurs pour les systèmes de pas. Les équipements des éoliennes se caractérisent par une exploitation et une maintenance difficiles après leur déploiement, en particulier pour les éoliennes offshore dont les coûts de maintenance liés aux arrêts sont extrêmement élevés. Par conséquent, les concepts de conception essentiels des bagues collectrices pour éoliennes sont la résistance aux conditions extrêmes, une durée de vie ultra-longue, un entretien réduit et une grande stabilité d’isolation.
Pour s’adapter aux environnements offshore hostiles, notamment aux nuages de sel, à une humidité élevée, aux variations brusques de température et à l’érosion due aux tempêtes de sable, les bagues collectrices professionnelles pour éoliennes adoptent une structure anticorrosion intégrée et entièrement étanche. Le boîtier est fabriqué à partir d’un alliage anticorrosion à haute résistance, soumis à plusieurs processus de passivation et de revêtement anticorrosion par pulvérisation. La structure d’étanchéité interne multicouche empêche totalement la pénétration de la vapeur d’eau, du brouillard salin et de la poussière, éliminant ainsi de manière radicale la corrosion des métaux, le vieillissement de l’isolation, les fuites électriques et les courts-circuits, afin de garantir un fonctionnement stable dans toutes les conditions climatiques.
Pour répondre aux exigences d’une durée de vie ultra-longue de plusieurs dizaines de millions de tours et d’une adaptation à la machine complète sur 20 ans, le produit intègre des paires de contact hautement résistantes à l’usure, associées à une structure autolubrifiante à action prolongée, ce qui réduit considérablement les pertes par frottement lors d’un fonctionnement ininterrompu à long terme et prévient efficacement les risques latents tels que la dérive de la résistance de contact et le vieillissement dû à l’usure. Par ailleurs, la boucle de transmission à courant élevé optimisée résout les problèmes de génération de chaleur, de chute de tension et de décharge lors de la transmission de puissance élevée, s’adaptant parfaitement aux charges des éoliennes de l’ordre du mégawatt, ce qui réduit considérablement la fréquence des arrêts pour maintenance des éoliennes et permet de maîtriser efficacement le coût global d’exploitation et de maintenance des projets éoliens.
3. Bague collectrice pour robot industriel : conception légère alliant précision et résistance à la fatigue à haute fréquence
Les bagues collectrices pour robots industriels sont largement utilisées dans les robots industriels à 6 axes, les robots collaboratifs, les robots de tri et d’autres équipements, au service de lignes de production propres haut de gamme telles que l’électronique 3C, la fabrication de précision et les industries agroalimentaire et pharmaceutique. Les robots se caractérisent par des mouvements de va-et-vient à grande vitesse, des démarrages et arrêts fréquents ainsi qu’une commutation flexible sous plusieurs angles. De plus, les ateliers propres imposent des exigences strictes en matière de fonctionnement des équipements : absence de pollution, faible niveau sonore et haute précision. Par conséquent, les concepts de conception fondamentaux des bagues collectrices pour robots sont la propreté et l’absence de pollution, la précision et la stabilité, la résistance à la fatigue à haute fréquence et l’absence totale de gigue du signal.
En termes d’adaptation à l’environnement, les bagues collectrices dédiées aux robots abandonnent la structure traditionnelle de lubrification à la graisse et adoptent un procédé de résistance à l’usure à sec, sans huile ni poussière, sans chute de débris ni débordement d’huile pendant le fonctionnement, ce qui répond pleinement aux normes de propreté des ateliers stériles et exempts de poussière et évite toute pollution secondaire des pièces de précision et des environnements de production. Par ailleurs, leur structure légère et compacte s’adapte à l’espace d’installation réduit des robots, et leurs caractéristiques de fonctionnement à faible amortissement réduisent efficacement la consommation d’énergie de l’équipement ainsi que les bruits anormaux.
En termes d’adaptation aux performances, en tenant compte des conditions de fonctionnement impliquant des mouvements alternatifs à haute fréquence de plusieurs millions de tours et des commutations fréquentes de démarrage-arrêt, la structure de contact élastique optimisée améliore considérablement la résistance à la fatigue et aux chocs des paires de contact, qui peuvent ainsi supporter des fluctuations de charge instantanées à haute fréquence et résoudre complètement les problèmes courants tels que les saccades de rotation, les interruptions de signal et la gigue des données. Associée à une conception de blindage complet et sophistiquée, elle isole efficacement les interférences électromagnétiques dans l’atelier, garantit une transmission stable et de haute précision des signaux de servocommande des robots, de transmission visuelle et d’E/S, et répond aux exigences d’un fonctionnement automatisé de précision.
4. Conclusion : la personnalisation en fonction du scénario est au cœur du fonctionnement stable des bagues collectrices
Les bagues collectrices pour éoliennes visent la résistance à la corrosion, une longue durée de vie, la résistance aux charges lourdes et un fonctionnement sans entretien afin de s’adapter aux conditions de travail extrêmes en extérieur ; les bagues collectrices pour robots industriels visent la propreté, la précision, la résistance à la fatigue et une grande stabilité afin de s’adapter aux scénarios d’automatisation de précision haut de gamme en intérieur. Bien que ces deux produits aient une apparence similaire, ils sont totalement différents en termes de choix des matériaux, de conception structurelle, de traitements de fabrication et de mise au point des performances ; il n’existe donc pas de solution universelle de remplacement.
Spécialisés dans la R&D, la personnalisation et la fabrication de précision des bagues collectrices, nous refusons toute conception universelle généralisée. Nous proposons des solutions exclusives et sur mesure de bagues collectrices, ciblant les points faibles des conditions de fonctionnement dans des secteurs spécifiques tels que l’éolien, les robots industriels et l’automatisation de l’emballage. Ces solutions répondent avec précision aux exigences en matière de puissance, de durée de vie, d’environnement et de précision des différents scénarios, et garantissent le fonctionnement stable des équipements d’automatisation haut de gamme.
Dans les lignes de production d’automatisation de l’emballage pour l’agroalimentaire, les produits chimiques de consommation courante, l’industrie pharmaceutique et d’autres secteurs, le bus EtherCAT est devenu la solution de communication centrale pour les équipements d’emballage à grande vitesse, permettant de réaliser des liaisons servo multi-axes, un positionnement visuel et une découpe à grande vitesse grâce à ses performances en temps réel élevées et à sa synchronisation optimale. Cependant, la plupart des lignes de production sont couramment confrontées à des défauts difficiles à résoudre, notamment des saccades irrégulières des équipements, des erreurs de bus, la perte de paquets de données et des arrêts d’urgence.
Ces défauts sont particulièrement trompeurs. L’équipement peut se rétablir temporairement après un redémarrage et ne peut être localisé par les méthodes conventionnelles de dépannage électrique, d’inspection des circuits et de débogage des programmes, ce qui perturbe durablement l’exploitation et la maintenance de la production. Un grand nombre de cas observés sur site prouve que la plupart des déconnexions EtherCAT intermittentes et des pannes entraînant l’arrêt des machines d’emballage ne sont pas causées par des problèmes de système ou de circuit, mais par une transmission instable du signal au niveau des bagues collectrices dans des conditions de fonctionnement à rotation rapide. Cet article présente une analyse complète de la manière dont des bagues collectrices sur mesure éliminent totalement les défauts de communication sur les lignes d’emballage, en suivant la logique « Problème-Solution-Résultat » à travers un cas de projet réel.
1. Contexte du projet et phénomènes de défaillance observés sur site
Plusieurs lignes de production à grande vitesse d’emballages de type « pillow » d’une grande entreprise nationale de produits chimiques de consommation étaient initialement équipées de bagues collectrices à usage général d’une marque importée. Après un an de fonctionnement stable, les équipements ont commencé à subir de fréquentes défaillances intermittentes, dont les symptômes typiques étaient les suivants :
1. Lors du fonctionnement continu à grande vitesse de l’équipement, des alarmes système fréquentes se déclenchent, notamment des erreurs de bus EtherCAT, des pertes de trames de données et la mise hors ligne de stations esclaves ;
2. Les défaillances surviennent de manière aléatoire, sans règle fixe, et peuvent, dans les cas les plus graves, entraîner l’arrêt d’urgence de l’ensemble de la machine, perturbant ainsi le rythme de production ;
3. L’équipement se rétablit temporairement après un redémarrage, et le personnel d’exploitation et de maintenance ne parvient pas à détecter d’anomalies après avoir vérifié les câbles réseau, les interfaces, les paramètres des servomoteurs et les codes de programme.
La répétition de ces défaillances sur le long terme entraîne directement une baisse du taux de fonctionnement de la ligne de production, une augmentation des produits défectueux (tels que des emballages mal alignés et des découpes incorrectes), ainsi qu’une augmentation continue des pertes de matières premières, des coûts de main-d’œuvre liés à la maintenance et des pertes dues aux arrêts de production, ce qui affecte gravement la production à grande échelle et stable de l’entreprise.
2. Analyse approfondie des causes profondes
Grâce à des tests d’isolation hiérarchiques, à la surveillance des signaux dynamiques et à la vérification par simulation des conditions de fonctionnement, notre équipe technique a finalement confirmé la cause principale de la défaillance : les bagues collectrices ordinaires à usage général, de structure et de matériaux courants, ne peuvent pas s’adapter aux conditions de fonctionnement de la communication EtherCAT en temps réel et à haute fréquence.
Lorsque la machine d’emballage fonctionne à grande vitesse pendant une longue période, le contact en un seul point des bagues collectrices ordinaires génère de légères vibrations et un faux-rond radial, ce qui entraîne une fluctuation dynamique de la résistance de contact. Le bus EtherCAT exigeant une continuité et une stabilité des signaux extrêmement élevées, la moindre variation de résistance provoque une coupure instantanée du signal et la perte de trames de données, ce qui conduit finalement à des erreurs sur le bus et à l’arrêt de l’équipement. En résumé, les bagues collectrices traditionnelles ne répondent qu’aux exigences de base en matière d’alimentation électrique et sont totalement inadaptées aux scénarios de transmission de haute précision des bus industriels à grande vitesse.
3. Solution de bague collectrice sur mesure
En tenant compte des caractéristiques de fonctionnement des équipements d’emballage, notamment le fonctionnement continu 24 heures sur 24, la rotation à grande vitesse, la transmission en temps réel EtherCAT et un environnement électromagnétique complexe, nous avons lancé une solution spéciale de bagues collectrices de précision pour les bus EtherCAT des machines d’emballage afin de résoudre les principaux problèmes sous trois angles : la structure, les matériaux et les performances anti-interférences :
(1) La structure de contact élastique parallèle multipoint élimine les coupures instantanées
En abandonnant la conception traditionnelle à contact unique, la structure de contact élastique parallèle multipoint compense efficacement les vibrations et les déviations radiales générées par le fonctionnement à grande vitesse, maintient un contact stable tout au long du fonctionnement, élimine complètement les risques cachés de mauvais contact instantané et d’interruption du signal dans des conditions de travail à grande vitesse, et garantit la continuité de la transmission au niveau physique.
(2) Le matériau de contact plaqué or et résistant à l’usure stabilise la transmission des signaux à haute fréquence
Grâce à l’utilisation d’un matériau de contact plaqué or de haute pureté et résistant à l’usure, cette solution présente des avantages essentiels : une résistance de contact ultra-faible, une fluctuation minimale de la résistance, une résistance à l’usure et à la fatigue. Elle s’adapte parfaitement aux caractéristiques de transmission de signaux différentiels à haute fréquence du protocole EtherCAT et élimine les pertes de connexion au bus, les défaillances de synchronisation et les pannes hors ligne causées par les variations de résistance.
(3) Une conception sur mesure de blindage et de protection contre les interférences s’adapte à l’environnement complexe des lignes de production
Compte tenu de la disposition dense des servomoteurs et des convertisseurs de fréquence sur les lignes de production d’emballage, nous optimisons la structure de câblage interne et intégrons une couche de blindage dédiée aux signaux afin d’isoler efficacement les interférences électromagnétiques (CEM), de garantir l’intégrité et les performances en temps réel de la transmission de données EtherCAT, et d’éviter les anomalies de communication causées par des facteurs environnementaux externes.
4. Résultats en conditions réelles et valeur ajoutée pour le client
Après l’installation et le remplacement des bagues collectrices sur mesure, toutes les défaillances du bus EtherCAT de l’équipement ont été complètement éliminées à l’issue d’une vérification de 12 mois de fonctionnement continu à pleine charge. Aucune perte de paquets de données, aucune erreur de bus ni aucun arrêt soudain n’ont été constatés, et le taux de réussite des communications est resté stable à 100 %.
En termes d’efficacité de production, le taux de fonctionnement effectif de la chaîne de production a augmenté de plus de 12 %, et le taux de défauts d’emballage est tombé à moins de 0,1 %. Cela a permis d’éliminer complètement les pertes de capacité et le gaspillage de matériaux causés par des arrêts imprévus. Par ailleurs, la durée de fonctionnement sans entretien des bagues collectrices sur mesure a été considérablement prolongée, ce qui réduit de manière significative la fréquence des inspections des équipements ainsi que les coûts d’exploitation et de maintenance, et permet véritablement d’atteindre le double objectif d’un fonctionnement stable des équipements et d’une réduction des coûts de production ainsi que d’une amélioration de l’efficacité pour les entreprises.
5. Conclusion
La plupart des défauts de communication EtherCAT sur les machines d’emballage ne sont pas dus à des problèmes liés au système électrique ou au code de programmation, mais à des défauts latents résultant de l’inadéquation entre des bagues collectrices à usage général et les conditions de fonctionnement d’un bus de haute précision. Plutôt que de chercher aveuglément à résoudre des problèmes électriques, le choix de bagues collectrices professionnelles dédiées aux bus, dotées d’une structure optimisée et d’une faible fluctuation de résistance, constitue la solution optimale pour éliminer rapidement et complètement ces défauts. Spécialisés dans les solutions de bagues collectrices sur mesure pour les équipements d’automatisation, nous proposons des solutions exclusives pour les lignes de production d’emballage à grande vitesse et les scénarios de transmission par bus de précision, afin d’aider les entreprises à garantir un fonctionnement efficace, stable et peu sujet aux défaillances de leurs équipements.
