Bague collectrice en fibre optique : informations de base et paramètres du produit déterminant le prix

{{{sourceTextContent.subTitle}}}

Principe de fonctionnement, paramètres techniques et facteurs influençant le prix

{{{sourceTextContent.description}}}

I. Connaissances de base : Concepts fondamentaux et conversions d'unités
(1) Définitions de base

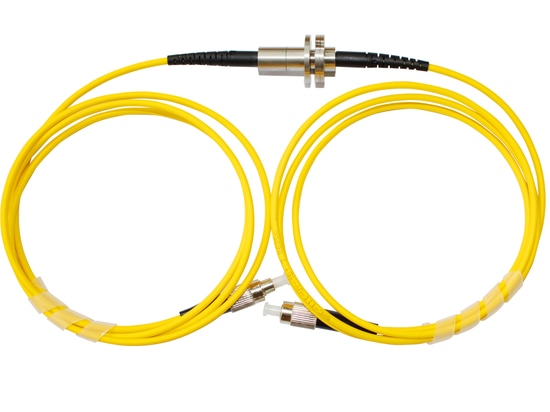

Le collecteur tournant à fibres optiques (également connu sous le nom de connecteur rotatif à fibres optiques ou d'anneau combinateur optique) est un dispositif de précision qui utilise des fibres optiques comme support de transmission de données pour permettre une transmission ininterrompue de signaux optiques entre des composants rotatifs et stationnaires. Il peut être utilisé indépendamment ou combiné à une bague collectrice électrique pour former une "bague collectrice hybride opto-électrique", adaptée aux scénarios nécessitant une rotation à 360° et une transmission stable des signaux (par exemple, treuils, drones attachés, nacelles opto-électriques, unités de pan-tilt, etc.)
(2) Connaissances préalables essentielles - Conversion des unités de longueur
Pour comprendre les principes fondamentaux des dimensions des fibres, il faut maîtriser les relations de longueur microscopiques (les cœurs de fibre sont généralement mesurés en micromètres) :
1.1 mètre (m) =10 décimètres (dm) =100 centimètres (cm) =1000 millimètres (mm)
2.1 millimètre (mm) =1000 micromètres (μm) = 10^6 nanomètres (nm) (c'est-à-dire 1 μm = 10^-6 m, 1 nm = 10^-9 m)
3.Corrélations clés : La fibre monomode a un diamètre de spot de 9μm, tandis que les fibres multimodes présentent différents diamètres de spot tels que 50μm et 62,5μm. Le diamètre de la couche de revêtement est de 125μm (équivalent à 0,125 mm, soit environ 1/5 du diamètre d'un cheveu humain), ce qui nécessite une conversion d'unité pour comprendre sa précision.
(3) Définition à température ambiante
Les paramètres de performance des bagues collectrices de fibres optiques (par exemple, la perte d'insertion) sont généralement étiquetés avec des spécifications à "température ambiante", telles que définies par les normes industrielles.
1.Plage normale : 10~40℃ (environnement standard de laboratoire, produits civils)
2.Gamme étendue : -20°C à +80°C (qualité industrielle)
3.Norme militaire : -40℃3 à +65°C (test de produit et référence d'étalonnage en usine)
4.Remarque : pour les températures supérieures à 10-40°C, consultez la section "Performances à température maximale", qui constitue un critère essentiel pour différencier les produits civils, industriels et militaires.
