Comprendre les bagues collectrices à arbre creux : pourquoi les systèmes à cardan en ont besoin

{{{sourceTextContent.subTitle}}}

Comprendre les bagues collectrices à arbre creux : pourquoi les systèmes à cardan en ont besoin

{{{sourceTextContent.description}}}

Les systèmes à cardan et les systèmes PTZ (pan-tilt-zoom) reposent sur une rotation continue pour suivre des cibles, stabiliser des caméras ou balayer un environnement. Mais cette rotation soulève un problème technique fondamental : comment transmettre l'énergie, les données et les signaux depuis une base fixe vers une plateforme en rotation sans tordre ni user les câbles ?

C’est là qu’intervient la bague collectrice, un connecteur électrique rotatif qui permet une transmission continue à travers une interface en rotation. Une bague collectrice à arbre creux va encore plus loin en intégrant un alésage central à travers lequel des câbles supplémentaires, des fibres optiques ou des composants mécaniques peuvent passer directement par l’axe de rotation, plutôt que d’être acheminés autour de celui-ci.

Pour les dispositifs à cardan, cette conception offre un avantage pratique : le câblage interne des caméras, des capteurs ou des moteurs de stabilisation peut passer par le centre de l’unité, ce qui permet de conserver un ensemble compact et de réduire le risque d’enchevêtrement des câbles pendant la rotation.

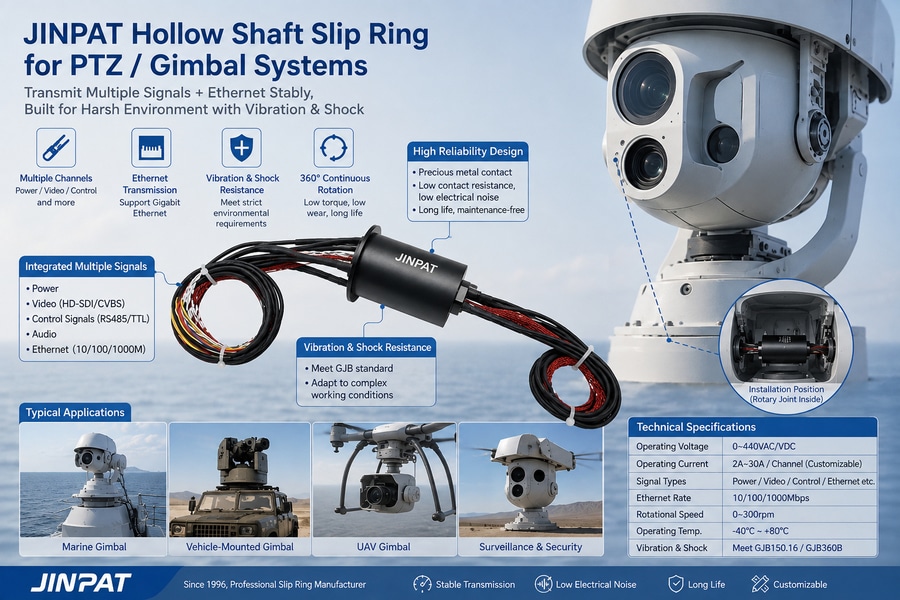

La série JINPAT LPT applique ce principe tout en ajoutant l’intégration de signaux multicanaux et un chemin Ethernet dédié, permettant ainsi aux systèmes de cardan de transmettre à la fois des signaux de commande classiques et des données réseau à haut débit via la même interface rotative. Cela s’avère particulièrement pertinent pour les caméras à cardan modernes qui diffusent des vidéos en continu ou transmettent de grands volumes de données de capteurs en temps réel.

Les cardans étant souvent montés sur des plateformes mobiles (drones, véhicules ou bras robotiques), ils sont également exposés à des vibrations et à des chocs mécaniques pendant leur fonctionnement. Les bagues collectrices utilisées dans ces environnements nécessitent des structures de contact internes conçues pour résister aux interruptions de connexion causées par ce mouvement constant, ce qui constitue un élément central de la conception de la série LPT.

En résumé, les bagues collectrices à arbre creux comme la série LPT répondent à deux défis à la fois : un acheminement interne efficace des câbles à travers l’axe de rotation et une transmission fiable de signaux multiples dans des conditions de contraintes mécaniques réelles.
