Machine de préparation d'échantillons à coupelles embouties LGZY-30TBT

{{{sourceTextContent.subTitle}}}

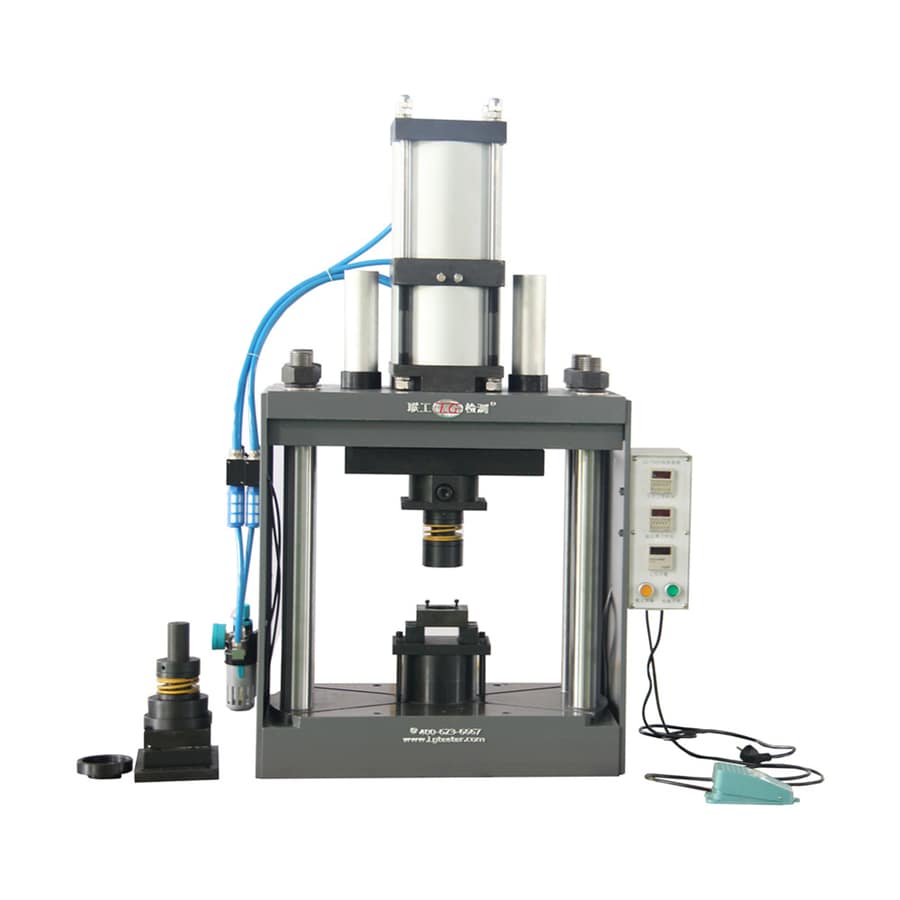

Machine de préparation d'échantillons sous forme de gobelets

{{{sourceTextContent.description}}}

Tout d'abord, description de l'appareil :
Afin de répondre aux besoins liés à la préparation d'échantillons ronds pour emboutissage profond, notre entreprise propose un chargeur de matrices pneumatique, conforme aux exigences de la norme GBT24183-2021 « Matériaux métalliques – Tôles et bandes – Essai de déformation par bordure », pour produire des disques ronds de φ60 mm, l’épaisseur des échantillons pouvant varier de 0,15 à 3 mm. L’utilisation d’une source d’entraînement unique pour actionner simultanément plusieurs composants permet d’obtenir un rythme de traitement unifié, une grande précision de traitement et une efficacité de traitement améliorée.

Deuxièmement, schéma de structure :
L’appareil comprend le corps de base, le groupe d’entraînement, le système de guidage, le système pneumatique, le système de commande électrique, le composant de matrice inférieure, les éléments de fixation du composant de matrice supérieure, etc. Le vérin pneumatique-hydraulique de surpression sert d’élément d’actionnement ; l’élément de moule inférieur est disposé sur la partie supérieure de la base ; les deux côtés de la base sont prolongés par des éléments de support, et la rainure de guidage est disposée sous ces éléments de support ; l’élément de moule supérieur est monté de manière coulissante dans la colonne de guidage ; Un côté de l'élément de moule supérieur est muni d'un bloc de pédale de commande, et la pédale de commande sert à commuter le circuit d'air de la vanne d'inversion ; Pendant le fonctionnement, il suffit de faire passer manuellement l'échantillon de bande découpé à une largeur de 100 mm à travers la matrice de pressage, puis d'appuyer sur le bouton de la « pédale de commande » pour lancer l'opération de découpage.
