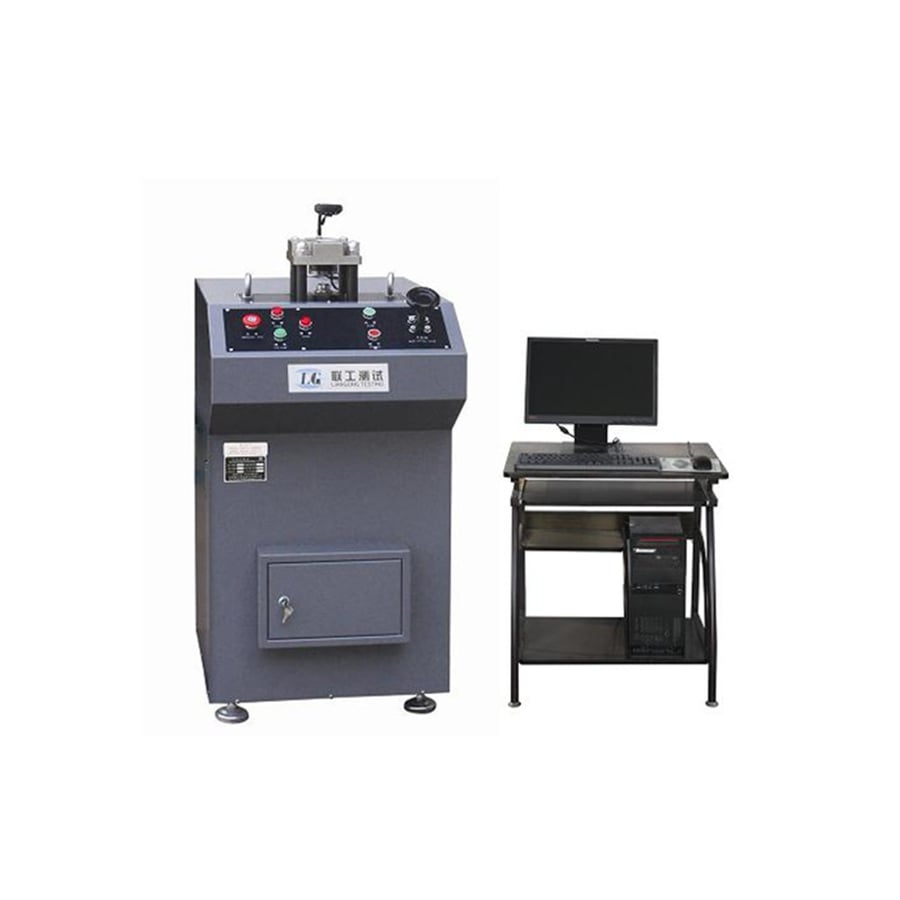

Machine d'essai pour coupelles d'emboutissage profond à commande informatique GBC-60W

{{{sourceTextContent.subTitle}}}

Machine d'essai pour coupelles embouties

{{{sourceTextContent.description}}}

Utilisation de l'appareil
Cette machine est un équipement de précision destiné à réaliser des essais de performance de fabrication sur des tôles et des bandes métalliques. Elle permet d'évaluer le comportement en déformation plastique des tôles et bandes métalliques au cours des essais. Elle peut également servir à tester l'anisotropie des tôles en métaux non ferreux. Elle permet également de tester des matériaux apparentés en remplaçant les matrices correspondantes.
L'essai d'emboutissage Erichsen consiste à utiliser une bille d'acier ou un poinçon sphérique de spécifications données pour exercer une pression sur un échantillon, avec une force de maintien de 10 kN autour de celui-ci, jusqu'à ce qu'une fissure de pénétration se forme dans l'échantillon. À ce moment-là, la profondeur d’enfoncement du poinçon (mm) correspond à la valeur d’emboutissage de la tôle, qui sert à déterminer les performances de déformation plastique du matériau.
L’essai d’emboutissage profond consiste à découper une bande de tôle mince ou une bande à l’aide d’un couteau de découpe pour obtenir des pièces circulaires. L’échantillon est serré entre un serre-flan et une matrice et, sous l’effet de la force d’impact appliquée par le poinçon, il subit une déformation plastique dans le sens radial, ce qui permet d’obtenir en une seule opération une coupelle cylindrique. Ce procédé sert à mesurer l’anisotropie du matériau, indiquée par le taux de formation de l’oreille.
Des flans circulaires sont utilisés comme éprouvettes, et le rapport d’emboutissage, c’est-à-dire le rapport entre le diamètre du flan et celui du poinçon, est de 1,8.
3. Norme d’essai :
GB/T 4156 / ISO 20482 Matériaux métalliques – Tôles et bandes – Essai de formage en coupelle selon la méthode d’Erichsen
GB/T 24183 / ISO 11531 / EN 1669 Matériaux métalliques – Tôles et bandes – Essai de formation d’oreille
GB/T 5125 Méthode d’essai d’emboutissage profond des métaux non ferreux
GB/T 9753 / ISO 1520 Peintures et vernis – Essai d’emboutissage
GB/T 15825 Formabilité des tôles et méthodes d’essai
