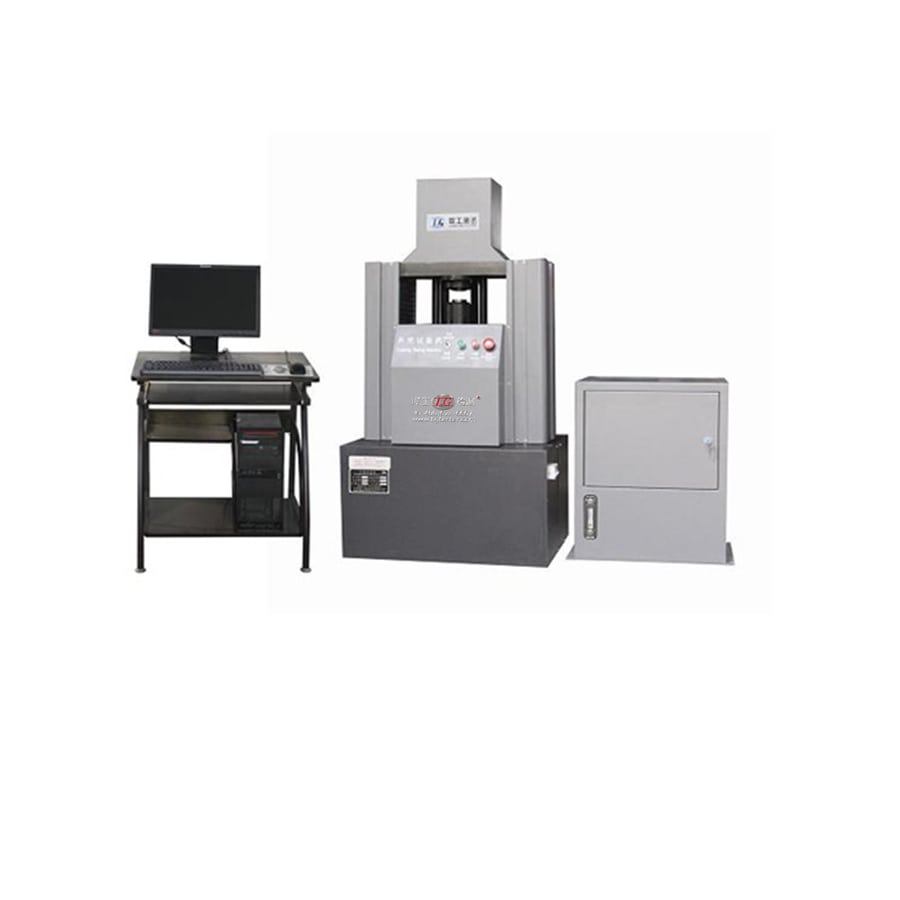

Machine d'essai de ventouses à commande informatique GBW-60B

{{{sourceTextContent.subTitle}}}

Machine d'essai par ventouses

{{{sourceTextContent.description}}}

La machine d'essai de cupping GBW-60B est un équipement spécialisé destiné à réaliser des essais de ductilité sur des tôles et des bandes métalliques ; il s'agit actuellement du seul équipement permettant d'évaluer les performances de déformation plastique des matériaux métalliques. Elle est conforme à la norme nationale GB/T 4156 « Matériaux métalliques – Tôles et bandes – Essai de cuvette d’Erichsen » et répond aux dispositions du règlement de vérification JJG583 relatif aux machines d’essai de cuvette.
3. Caractéristiques principales
3.1. La machine d’essai de pénétration par coupelle adopte un nouveau principe de conception et permet un contrôle constant de la vitesse. (Auparavant, l’énergie fournie par le réservoir de carburant ne permettait pas un contrôle constant de la vitesse, et la précision ainsi que la fiabilité du capteur hydraulique étaient également moindres).
3.2. Notre entreprise a mis au point un nouveau type de machine d’essai de pénétration à coupelle ; elle a déjà remplacé l’ancienne source hydraulique par un système de chargement à vitesse contrôlée par servomoteur électrique permanent ; parallèlement, le capteur hydraulique a été remplacé par un capteur dyadique, ce qui a considérablement amélioré la précision et l’exactitude de la valeur de pénétration.
3.3. L’instrument de mesure de la saillie de la coupelle intègre un capteur de déplacement à réseau de diffraction de haute précision importé, dont l’erreur d’indication est inférieure ou égale à ± 0,02 mm, ce qui améliore ainsi la contrôlabilité et la précision de la machine.
3.4. Tant au niveau de la configuration matérielle que du principe de transmission de la force, la machine a été considérablement améliorée par rapport au modèle d’origine ; elle est équipée d’un système de commande par ordinateur, ce qui en fait une machine parfaite, capable de générer des rapports, de stocker des données, de traiter par lots, de tracer des courbes, etc. Les instruments de mesure de l’enfoncement mesurent le déplacement de la grille, ce qui améliore la contrôlabilité de l’appareil.
4. Principaux paramètres techniques
4.1. Force d'essai maximale : 60 kN
4.2. Plage de force d'essai : 0,2 kN à 60 kN
4.3. Précision de la force : ± 1 %
4.4. Précision de l'essai : précision de la valeur de la coupelle ± 0,02 mm
4.5. Vitesse d’essai : 2 à 100 mm/min (contrôle de la vitesse constante à n’importe quelle vitesse)
4.6. Moule de coupage : φ20 ± 0,05
Diamètre intérieur du serre-flan : Φ33 ± 0,1 mm
Diamètre intérieur de la matrice : Φ27 ± 0,05 mm
4.7. Largeur maximale de la tôle : 100 mm
4.8. Épaisseur de l'échantillon serré : 0,05 à 2 mm (capteurs de haute précision permettant de tester des tôles ultra-minces)
4.9. Course du poinçon : 60 mm
4.10. Course de serrage : 40 mm
4.11. Charge maximale du poinçon : 60 kN
4.12. Charge maximale de serrage : 25 kN
4.13. Résolution de la coupelle : 0,01 mm
4.14. Huile hydraulique : huile hydraulique n° 46
