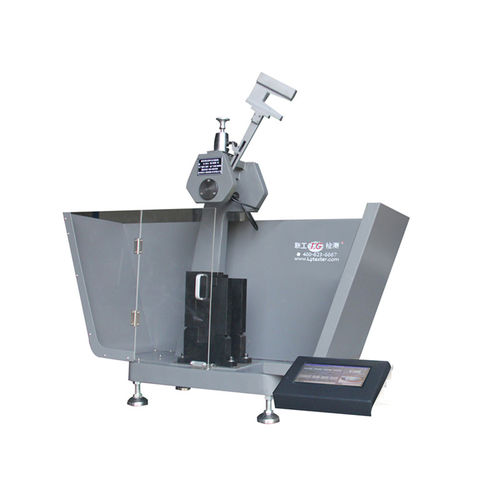

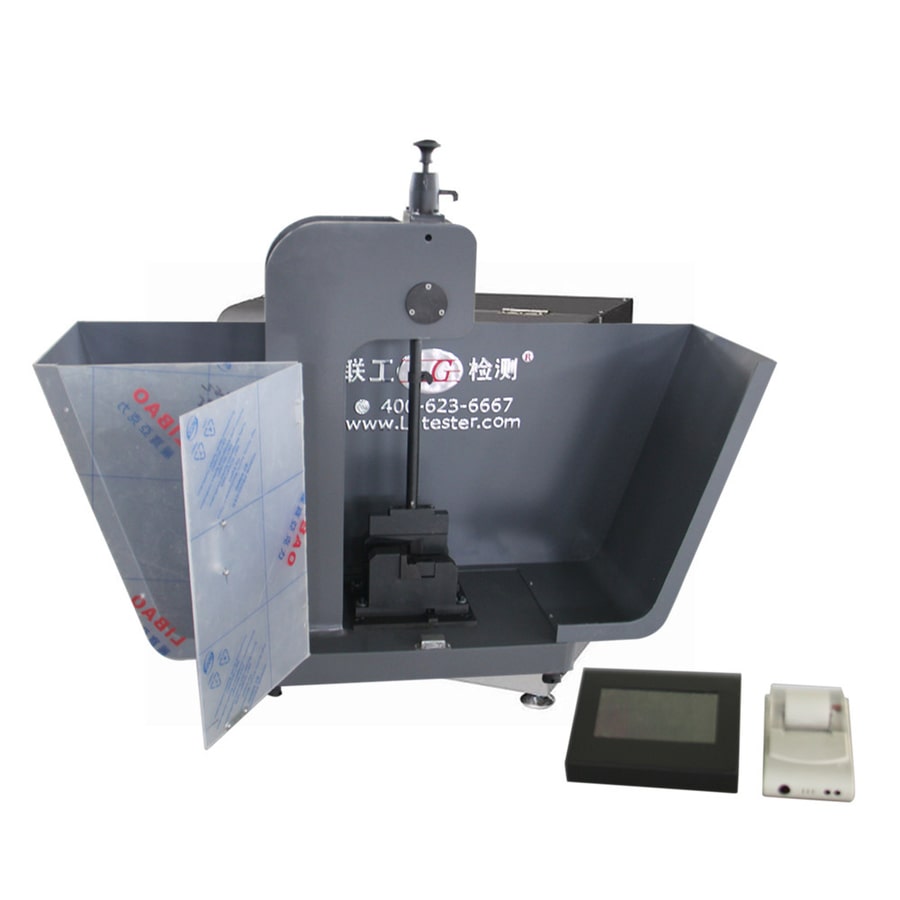

Machine d'essai d'impact Charpy à affichage numérique JB-50D

{{{sourceTextContent.subTitle}}}

Machine d'essai d'impact Charpy

{{{sourceTextContent.description}}}

1.Utilisation
La machine d'essai d'impact Charpy à affichage numérique JB-50D est contrôlée par un micro-ordinateur à puce unique et un écran à cristaux liquides. L'instrument présente les avantages suivants : dialogue homme-machine pratique, haute précision, affichage automatique de l'énergie d'impact, calcul automatique de la force d'impact, calcul automatique de la valeur moyenne de la force d'impact de l'ensemble du groupe d'échantillons, et les données peuvent être supprimées de manière arbitraire.
Équipé d'une imprimante. Corps du marteau à déclenchement électrique. L'ensemble de la machine présente une bonne rigidité et ne subit pas de déformation sous contrainte après le traitement de vieillissement.
Il est utilisé pour déterminer la résistance à l'impact des matériaux non métalliques et des matériaux métalliques tels que les plastiques rigides, les matériaux composites renforcés de fibres, le nylon, les plastiques renforcés de fibres de verre, les céramiques, les pierres moulées, les appareils électriques en plastique, les matériaux isolants, la fonte, les métaux non ferreux, etc. Il s'agit d'un équipement courant pour l'inspection de la qualité dans les instituts de recherche scientifique, les collèges et les universités, ainsi que dans les usines et les mines connexes.
Norme d'essai
ISO 179-1 "Plastique - Détermination des propriétés d'impact Charpy"
GB/T 1043-2008 "Plastic-Determination of charpy impact strength of rigid materials" (Plastique - Détermination de la résistance au choc Charpy des matériaux rigides)
GB/T 18743-2002 "Thermoplastic pipes for the transport of fluids-determination of impact by the charpy method" (tuyaux thermoplastiques pour le transport de fluides - détermination de l'impact par la méthode Charpy)
GB/T 3808-2018 "Verification of Pendulum type Impact Testing Machine" (Vérification de la machine d'essai d'impact de type pendulaire)
JJG145-2007 "Machine d'essai d'impact à pendule"
GB/T 2611-2007 "General Requirements for Testing Machines" (Exigences générales pour les machines d'essai)
Dimensions de l'échantillon pour l'essai Charpy (mm) :
Type d'échantillon Longueur (l) Largeur (b) Épaisseur (d)
1 80±2 10±0.5 4±0.2
2 50±1 6±0.2 4±0.2
3 120±2 15±0.5 10±0.5
4 125±2 13±0.5 13±0.5

2. Paramètres techniques
2.1. Vitesse d'impact : 3,8 m/s
2.2. Énergie du pendule : 25J, 50J
2.3. Distance entre le centre du pendule et le centre de l'échantillon : 395 mm
2.4. Angle du pendule : 150°
2.5. Couple du pendule : Pd25=13.3974N.m Pd50=26.7952N.m
2.6. Alimentation électrique : 220V/50Hz
2.7. Dimension : environ 600*450*850mm
2.8. Poids : environ 150 kg
3. Configuration principale
3.1. Jeu d'hôtes 1
3.2. marteau pendulaire 25J ,50J un pour chacun
3.3. Support de poutre Charpy 1 jeu
3.4. Support de mâchoire 2 jeux
3.5. Pieds réglables 4 pièces
3.6. Écran LCD 1 jeu
4.Conditions d'installation de la machine d'essai
4.1. Avant d'installer la machine d'essai, l'huile antirouille appliquée lors de l'emballage doit être nettoyée et la poussière doit être essuyée avec un fil de coton. Ne démontez pas facilement les pièces lorsque vous les essuyez.
4.2. Il ne doit pas y avoir de vibration ou de milieu corrosif autour du site d'installation de la machine d'essai.
4.3. La machine d'essai est installée sur une fondation solide, dont la masse doit être au moins 40 fois supérieure à la masse du pendule maximal utilisé, et son niveau doit être ajusté à 0,2/1000.
4.4. Température ambiante : 15~35℃
