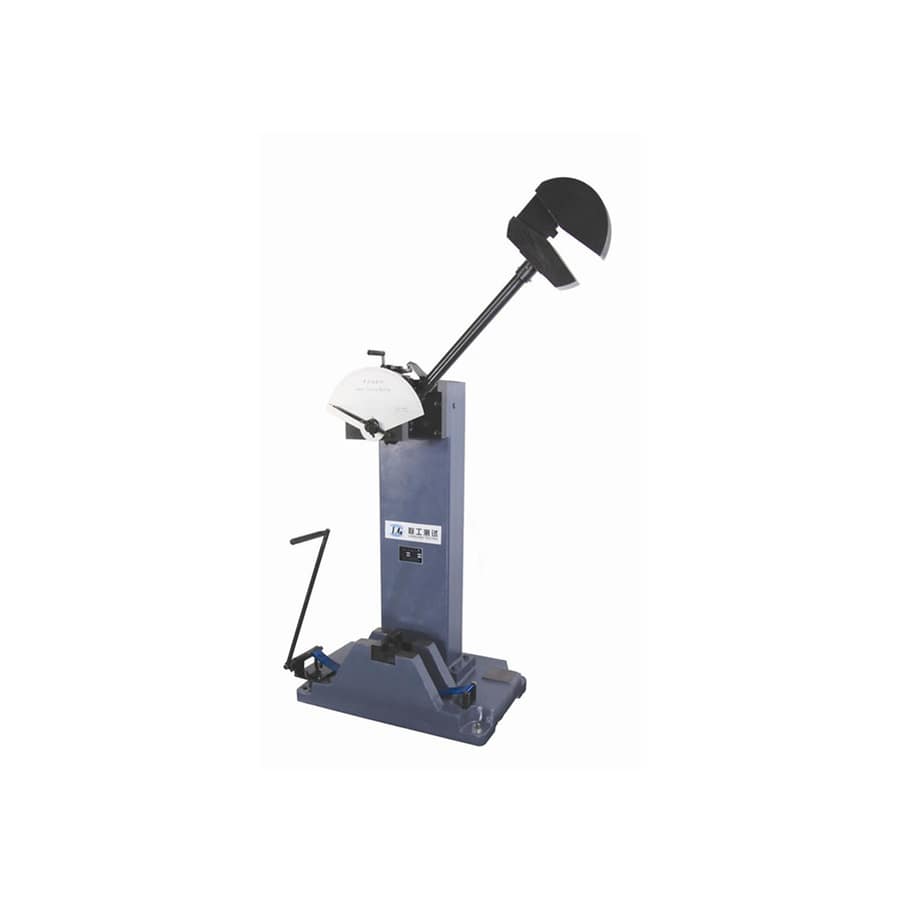

Machine d'essai d'impact Charpy manuelle JB-300

{{{sourceTextContent.subTitle}}}

Machine d'essai d'impact

{{{sourceTextContent.description}}}

I.Modèle et nom
Machine d'essai d'impact Charpy manuelle JB-300

II. Application de l'équipement
Cet équipement est utilisé pour mesurer la résistance des matériaux métalliques à l'impact sous charge dynamique afin d'évaluer les propriétés du matériau sous charge dynamique. La différence entre l'énergie potentielle avant l'impact du pendule et l'énergie potentielle restante après l'impact est affichée sur le cadran, afin d'obtenir le travail d'absorption de l'échantillon. L'énergie d'impact maximale est de 300J, et la section transversale de l'échantillon utilisé est de (10×10) mm.
L'appareil est de type manuel, facile à utiliser et très efficace.

III. Normes applicables (veuillez nous consulter sur les autres normes applicables)
1．GB/T 3808-2018 Vérification des machines d'essai d'impact à pendule
2．GB/T 229-2007 Matériaux métalliques-Méthode d'essai d'impact au pendule charbonneux
3．JG 145-2007 Machines d'essai d'impact à pendule

IV. Paramètres techniques
Machine d'essai de résilience Charpy manuelle
Modèle de machine JB-300
Énergie d'impact 300J 150J
Échelle de cadran et valeur d'indexation Plage d'énergie 0-300J 0-150J
Valeur d'indexation pour chaque cellule 2J 1J
Couple du pendule M=160,7695N-m M=80,3848N-m
Angle de préparation du pendule 135°
Distance entre le centre de rotation de l'arbre du pendule et le point d'impact (centre de l'échantillon) 800 mm
Vitesse d'impact 5,0 m/s
Portée du support de l'échantillon 40mm
Angle arrondi de la mâchoire de support R (1,0~1,5)mm (1mm est une commande spéciale.)
Rayon de courbure de la lame R (2.0~2.5)mm (8mm est une commande spéciale.)
Angle de la surface d'appui du porte-échantillon 11°
Angle de la lame d'impact 30°
Épaisseur de la lame d'impact 16 mm
Dimension de l'échantillon 10×10×55 mm
(Épaisseur 7,5 mm, 5 mm sur commande spéciale)
Dimensions de la machine (Longueur×Largeur×Hauteur) 700×510×1350mm
Poids de la machine 320 kg
