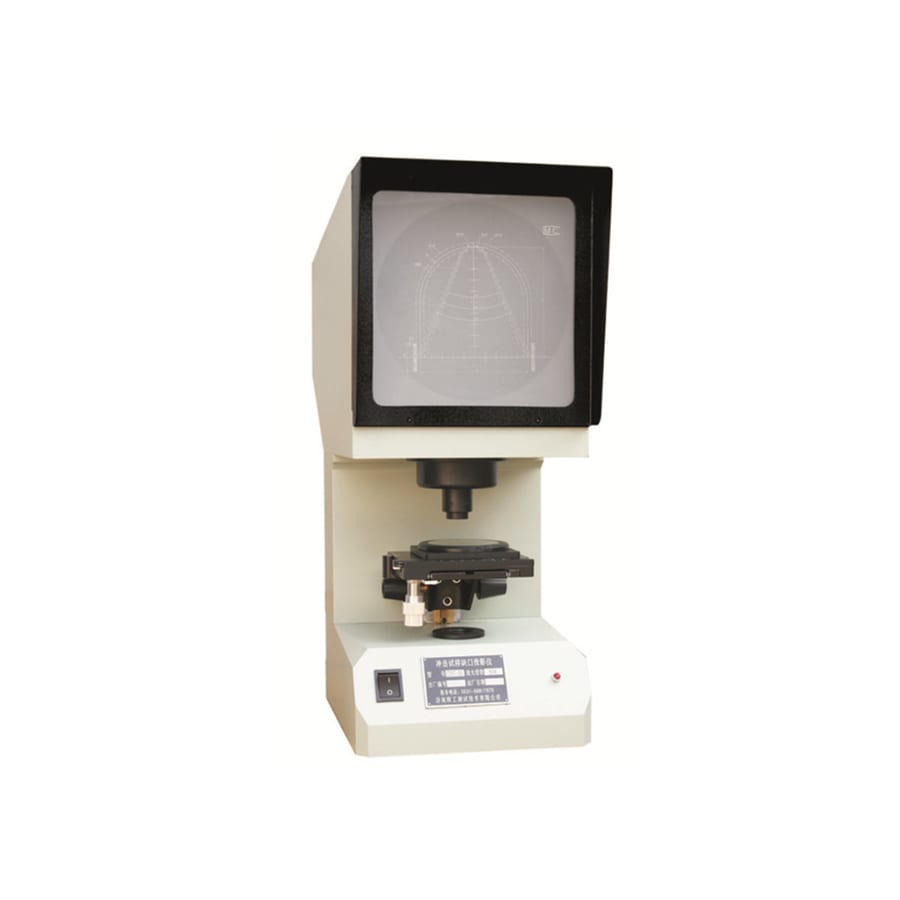

CST-50M Charpy Impact Specimen Gap Projector (Projecteur d'espacement des éprouvettes d'impact Charpy)

{{{sourceTextContent.subTitle}}}

Échantillon d'impact Projecteur d'écart

{{{sourceTextContent.description}}}

Utilisation et caractéristiques
L'essai d'impact a des exigences strictes en ce qui concerne l'entaille de l'éprouvette d'impact, et la moindre modification de l'entaille entraînera un écart important du résultat de l'essai. Afin de garantir la qualité de l'entaille de l'échantillon percuté, l'inspection de la qualité de l'entaille est une méthode de contrôle importante. À l'heure actuelle, l'inspection par projection optique et grossissement est la seule méthode pratique permettant de garantir la qualité de l'impact de l'échantillon.

Le projecteur Charpy CST-50M a été spécialement conçu et développé par notre société conformément à la norme ASTM E23-18 "Standard Test Methods for Notched Bar Impact Testing of Metallic Materials" 8.2.2 et à la norme GB/T229-2020. Il s'agit d'un instrument optique spécial permettant de vérifier la qualité du traitement de l'entaille des éprouvettes d'impact Charpy de type V et de type U. Il bénéficie de droits de propriété intellectuelle indépendants. Il s'agit d'un équipement spécial pour les laboratoires physiques et chimiques des départements de métallurgie, de chaudières et de réservoirs sous pression, de construction de véhicules et de navires, de fabrication de machines d'ingénierie et de recherche scientifique.
Cet équipement utilise la méthode de projection optique pour agrandir et projeter le contour de l'entaille de l'échantillon d'impact sur l'écran de projection, et le comparer avec le modèle standard de l'entaille en forme de V ou de U de l'échantillon d'impact sur l'écran de projection pour déterminer si le traitement de l'entaille de l'échantillon d'impact testé est qualifié. Cet équipement ne nécessite qu'une alimentation électrique, il est facile à utiliser, intuitif pour vérifier et contraster, très efficace, de petite taille, facile à déplacer et à entretenir.

Caractéristiques exceptionnelles :
Ce produit a obtenu le brevet principal des droits de propriété intellectuelle et le brevet du modèle d'utilité du produit en mars 2021 (numéro de brevet : 202120507046.8)
L'écran est marqué d'une échelle évidente, d'une tolérance, d'une valeur d'angle et d'une ligne de profondeur, ce qui permet de lire avec précision l'erreur d'entaille, et répond à certaines normes internationales telles que la norme américaine, la norme européenne EN 10045, la norme ASTM E23, la norme ISO 148, la norme ISO 83, la norme GB/T229, etc. Exigences standard.
Il peut également être personnalisé en fonction des exigences du client pour répondre aux besoins de détection de l'écart des éprouvettes d'impact de 3 mm ou 5 mm.

Principaux paramètres techniques
1. Grossissement : 50X
Grossissement de l'objectif : 2,5X
Grossissement de l'objectif de projection : 20X
2. Diamètre de l'écran de projection : Φ200 mm
3. Taille de la table de travail :
Table carrée (110X125) mm
Table ronde Φ90 mm
Diamètre du verre de l'établi : Φ70 mm
4. Course de la table de travail :
Longitudinale ±10 mm
Transversale ±10 mm
Levage ±12 mm (pas d'échelle)
5. Plage de rotation de la table : 0 ° -360 ° (pas d'échelle)
6. Source lumineuse (lampe halogène au tungstène) : 12V 100W
7. Puissance : 220V 150W
8. Dimensions (longueur * largeur * hauteur) : (510 * 220 * 600) mm
9. Poids : environ 20kg
