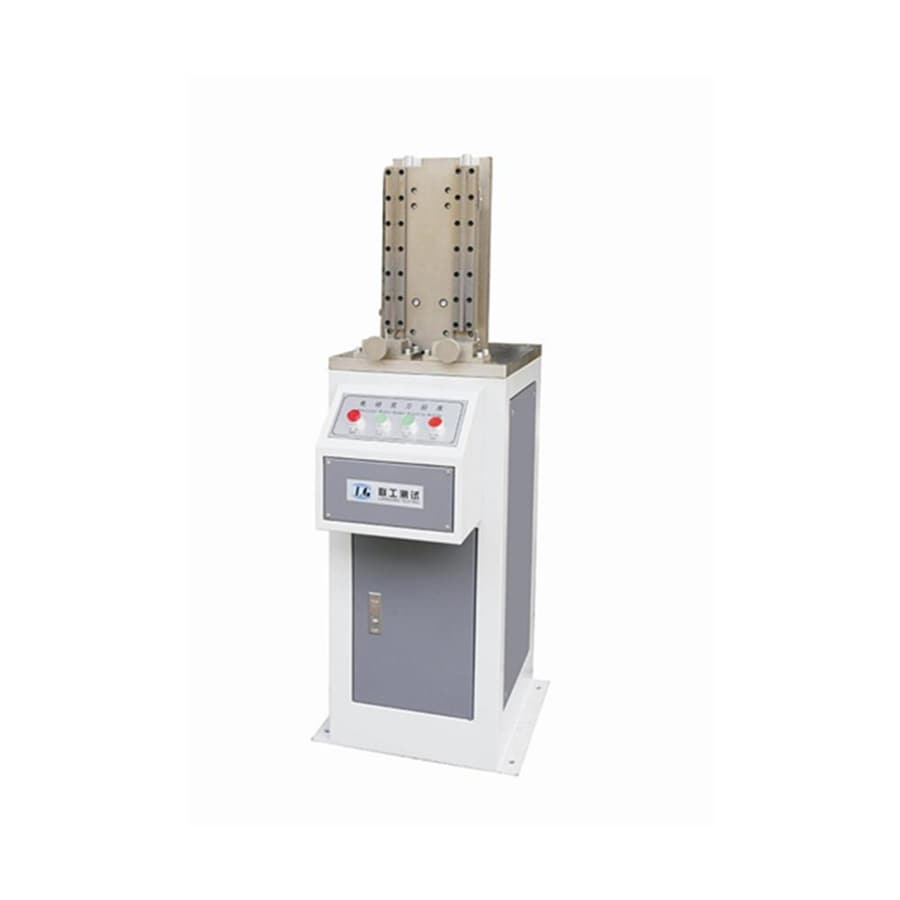

Brocheuse électrique à encoche pour éprouvettes CSL-B (Double-Broach)

{{{sourceTextContent.subTitle}}}

Brocheuse électrique

{{{sourceTextContent.description}}}

Description du produit
La machine à brocher les entailles des échantillons d'impact est le seul dispositif capable de traiter l'entaille de l'échantillon d'impact Charpy qualifié, à l'exception de la rectifieuse de courbes optiques, dans le pays. La machine adopte le principe de traitement de la formation en une seule fois et l'entaille usinée présente une excellente uniformité. Cet équipement est un équipement spécial nécessaire pour la métallurgie, les chaudières à pression, les véhicules, la fabrication de machines d'ingénierie, les institutions de recherche scientifique et d'autres départements.

Principe de fonctionnement
La brocheuse adopte un entraînement par vis à billes de haute précision et un guide linéaire comme support. Cette structure garantit la stabilité de l'opération de brochage et la précision géométrique de l'encoche. Ce produit est équipé d'une broche duplex, qui peut traiter deux encoches en même temps : une de type V (2 mm de profondeur) et une de type U (2 mm de profondeur) (également deux encoches de type V ou deux encoches de type U). Aucun changement d'outil n'est nécessaire pour traiter les encoches de type V ou de type U, et il ne faut que 10 secondes pour usiner une seule fois l'encoche de l'échantillon. L'opération est simple et fiable. La broche de la machine à brocher est fabriquée en W18Cr4V, d'une grande dureté et d'une bonne résistance à l'usure. Chaque fraise peut traiter plus de 20 000 échantillons.

Norme
GB/T229-2007 Matériaux métalliques -- Essai d'impact au pendule Charpy -- Partie 1 : Méthode d'essai
ISO148-1-2009 Matériaux métalliques -- Essai d'impact au pendule Charpy -- Partie 1 : Méthode d'essai
ISO148-2-2008 Matériaux métalliques -- Essai de résilience au pendule de Charpy -- Partie 2 : Vérification des machines d'essai

Paramètres techniques
Modèle CSL-B
Forme de l'entaille de l'échantillon V ou U (2 mm)
Taille de l'échantillon 10*10(7,5 ou 5)*55mm
Mode d'entraînement Entraînement par vis à billes de haute précision
Mode de coupe Commande électrique
Course de brochage 350 mm
Matériaux de la broche W18Cr4V
Vitesse de coupe 2,3 m/min
Puissance triphasée 4 fils 380V 50Hz 0,5KW
Moteur principal 0,4KW
Dimensions (mm) 350*570*1250mm
Poids 180Kg
Conditions de fonctionnement :
1.Température ambiante 20°C±5°C
2.Humidité relative inférieure à 85 %
3.L'environnement est un milieu non corrosif, pas de vibrations, pas d'interférences électromagnétiques fortes
interférences électromagnétiques.
