Système RTO pour les effluents gazeux médicaux 30000 Nm³/h

{{{sourceTextContent.subTitle}}}

Destruction de COV économe en énergie conçue pour les applications médicales

{{{sourceTextContent.description}}}

Aperçu du projet - Système RTO pour les effluents gazeux médicaux (30 000 Nm³/h)

Date de réception : mars 2023
Emplacement : Taizhou, Zhejiang
Solution : Oxydateur thermique régénératif (RTO)
Source de pollution : Gaz résiduels des processus médicaux/pharmaceutiques
Capacité : 30 000 Nm³/h

Description du projet

Ce système est conçu pour traiter les effluents gazeux d'un atelier de production pharmaceutique, avec des concentrations de polluants allant de 1 000 à 5 000 mg/Nm³ et un débit de 30 000 Nm³/h. Les effluents gazeux de cette industrie se caractérisent généralement par d'importantes fluctuations de concentration et des taux de variation rapides. Le système RTO de Ruiding, d'une conception unique, offre une solution efficace et flexible adaptée à ces caractéristiques.

Déroulement du processus et principe de fonctionnement

Les effluents gazeux pénètrent d'abord dans la chambre de stockage thermique à travers un arrête-flammes, où ils sont préchauffés à environ 760 °C. Ils entrent ensuite dans la chambre d'oxydation thermique. Il entre ensuite dans la chambre d'oxydation thermique, ce qui permet d'obtenir une oxydation et une décomposition complètes des composés organiques, les températures des gaz de combustion atteignant environ 800°C.

En fonction de l'équilibre thermique, les gaz de combustion à haute température qui en résultent s'écoulent dans une autre chambre de stockage de la chaleur pour échanger de la chaleur avec des supports céramiques. Lorsque la concentration des effluents gazeux est élevée et qu'un excès de chaleur est généré, une partie des gaz de combustion est déviée vers un échangeur de chaleur gaz-liquide (échangeur G-L) afin d'éviter une surchauffe au fond des chambres de stockage de la chaleur.

Après l'échange de chaleur, les gaz de combustion combinés entrent dans le laveur à pulvérisation secondaire pour l'élimination des acides et le désembuage, avant d'être évacués en toute sécurité par la cheminée.

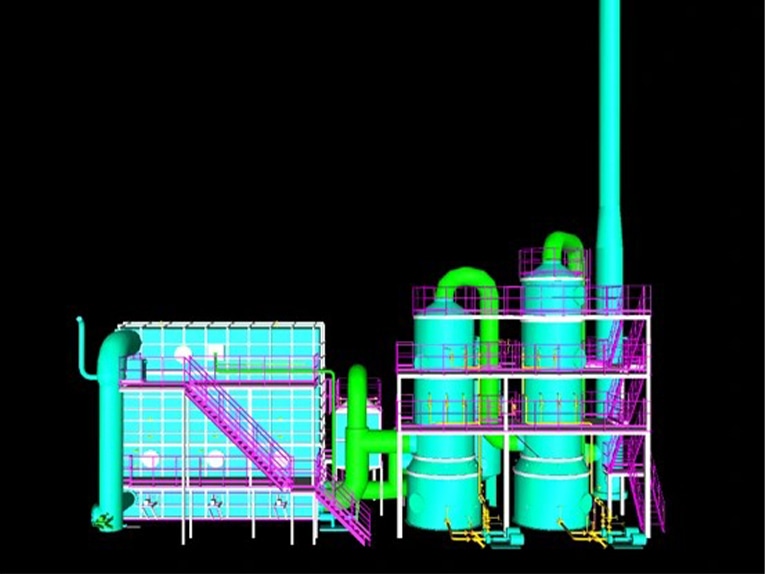

Configuration du système

Le système complet comprend principalement

Un oxydateur thermique régénératif à trois chambres

Tour de lavage par pulvérisation

Ventilateur de tirage

Cheminée

Équipement auxiliaire

Dans des conditions normales de fonctionnement, le système ne consomme pas de gaz naturel, car il s'appuie entièrement sur la chaleur générée par les gaz résiduaires eux-mêmes pour maintenir une température d'oxydation adéquate.

Calendrier du projet

Installation de l'équipement terminée : 19 février 2023

Remise de l'équipement : 23 mars 2023
