Comment le grenaillage de billes céramiques révolutionne-t-il le traitement de surface dans la fabrication de précision ?
{{{sourceTextContent.subTitle}}}
Dans le domaine industriel du traitement de surface, l'innovation en matière de technologie de grenaillage est étroitement liée aux progrès de la science des matériaux.
{{{sourceTextContent.description}}}
I. Principes techniques : La "puce chinoise" pour un traitement de précision de l'ordre du micron

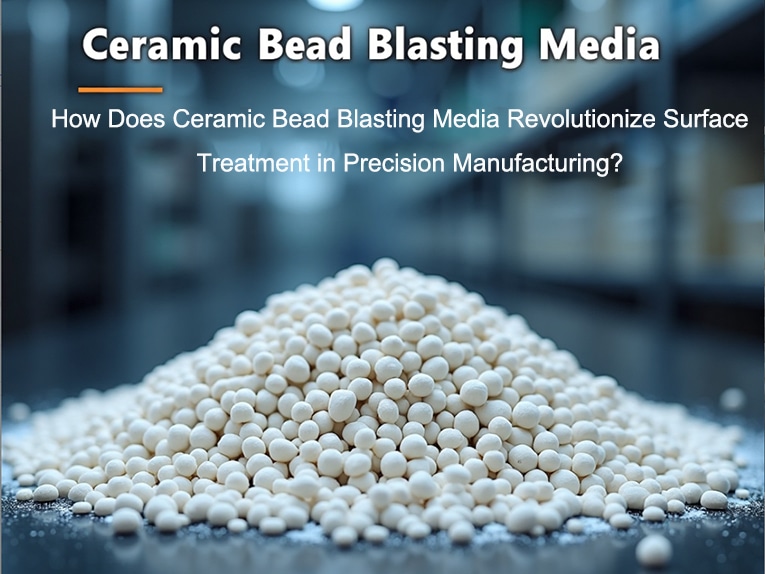

1. Les matériaux de sablage à billes de céramique de Henglihong sont basés sur des céramiques composites d'oxyde de zirconium (ZrO₂) de haute pureté développées par Henglihong, formées en particules sphériques d'une taille comprise entre 50 et 3 000 microns grâce à des processus de frittage brevetés. L'originalité technique se reflète dans les aspects suivants :
2. Contrôle sphérique ultra-précis : En utilisant la technologie de formage en lit fluidisé par plasma, l'écart de rondeur des billes de céramique est ≤0,3 % (par rapport à la norme internationale de ≤1,2 %), avec une efficacité de transfert d'énergie cinétique augmentée de 40 %. Cela réduit considérablement le risque de microfissures à la surface de la pièce.
3. Conception structurelle multicouche : La couche extérieure est constituée de céramique nanocristalline (dureté HV 1500), la couche intermédiaire est une phase de durcissement par gradient, et le noyau conserve une zone tampon élastique. Cette conception permet d'obtenir un mécanisme intelligent de gestion de l'énergie "impact-absorption-libération".
4. Progrès en matière de propreté : Grâce au système exclusif de purification par cyclone de Henglihong, la teneur en particules libres dans le média est réduite à <5ppm (contre une moyenne de >50ppm dans l'industrie), ce qui est conforme à la norme ISO 13485 relative à la propreté des dispositifs médicaux.
II. Avantages en termes de performances : Redéfinir les références de l'industrie
Sur la base des données d'essai conjointes du laboratoire de Henglihong et de l'Institut de recherche sur les métaux de l'Académie chinoise des sciences, les performances des billes de céramique ont largement dépassé celles des supports traditionnels, redéfinissant ainsi les références de l'industrie. Voici une comparaison des principaux indicateurs :
1. Durée de vie : les billes de céramique Henglihong ont une durée de vie de 400 à 500 cycles (selon la norme ASTM D968), alors que les supports traditionnels n'ont qu'une durée de vie de 50 à 200 cycles.
2. Précision du contrôle de la rugosité de surface : Les billes de céramique Henglihong peuvent réaliser un contrôle de gradient personnalisable de la rugosité de surface, allant de Ra 0,05 à 6,3μm. En revanche, les supports traditionnels ont une plage de contrôle de la rugosité de surface de Ra 0,8-25μm.
3. Contrainte résiduelle : Les billes de céramique Henglihong peuvent contrôler la contrainte résiduelle à des niveaux de contrainte de compression de +5~+15MPa, alors que les supports traditionnels présentent un risque de contrainte de traction allant de -20~+50MPa.
4. Taux de perte du média : Dans un système en boucle fermée, le taux de perte des billes de céramique Henglihong est ≤0,3 %/cycle, alors que les médias traditionnels ont un taux de perte de 1,5 à 5 %/cycle.
Remarque : les données ci-dessus proviennent du rapport de laboratoire de Henglihong certifié par la CNAS (n° HLH-TR-2023-026) publié en 2023.
III. Scénarios d'application : Favoriser les percées du "Made in China"
1. Domaine aérospatial :
Traitement de surface des composants en alliage de titane pour le gros avion domestique C919 : En utilisant les billes de céramique Φ100μm de Henglihong, une finition de surface de type miroir avec Ra 0,2μm a été obtenue sous une pression de 0,25MPa. La teneur en austénite résiduelle à la surface a été réduite à moins de 3 % et la durée de vie en fatigue a été augmentée de 60 %.
Soulagement des contraintes pour les coques de satellites en alliage d'aluminium : Grâce au système de sablage intelligent de Henglihong, un traitement de surface uniforme de 5 m² a été réalisé en 120 secondes, avec une déformation dimensionnelle contrôlée à ±0,01 mm.
2. Domaine des véhicules à énergie nouvelle :
Traitement de surface de plaques de connexion de batteries haute tension de 800 V : Le média Φ50μm personnalisé de Henglihong a éliminé la couche d'oxyde de la feuille de cuivre tout en formant un film de passivation de 5 nm d'épaisseur. La résistance de contact a été réduite de 22 %, ce qui a aidé un grand fabricant national de batteries à atteindre un taux de rendement de 99,8 %.
Renforcement de la surface des carrosseries de véhicules moulés sous pression : En collaboration avec un fabricant de véhicules à énergie nouvelle, un processus combiné de billes de céramique et de laser a été mis au point, ce qui a permis d'augmenter la résistance à la traction de l'alliage d'aluminium de la série 7 de 15 % et d'obtenir une adhérence de niveau ASTM D3359 5B pour la peinture électrophorétique.
3. Fabrication de produits électroniques haut de gamme :
Traitement de précision des charnières de téléphone à écran pliable : Pour un modèle phare national, les billes de nanocéramique Φ30μm de Henglihong ont permis d'obtenir une surface ultrafine avec Ra 0,05μm sous une pression ultra-faible de 0,05MPa. Le coefficient de frottement a été réduit à 0,12, et la durée de vie ouverture-fermeture de la charnière a dépassé 500 000 cycles.
Rugosité de la surface des substrats semi-conducteurs de troisième génération : Les médias de Henglihong ont construit une structure composite micro-nano sur la surface du substrat GaN, augmentant la force de collage de la pâte d'argent à 45MPa (par rapport à la référence de l'industrie de ≤30MPa), facilitant la percée de la production de masse des dispositifs RF domestiques.
Conclusion : Comment la technologie du noyau dur peut-elle remodeler la chaîne de valeur du traitement de surface ?
Des ailes des grands avions nationaux qui s'envolent dans le ciel aux charnières de précision des téléphones à écran rabattable, les abrasifs céramiques de Henglihong sont en train d'écrire une légende de qualité dans la fabrication de précision chinoise. Premier fournisseur national de produits de sablage à avoir obtenu la certification IATF 16949 pour le secteur automobile, nous continuons à utiliser l'innovation en matière de matériaux comme moteur et des solutions intelligentes comme point d'appui pour aider nos clients à renforcer leur compétitivité à l'échelle du micron.
Jiangsu Henglihong Technology Co. - L'innovation en matière de traitement de surface depuis 20 ans
Entreprise nationale de haute technologie
12 brevets d'invention principaux
Cycle de développement personnalisé réduit à 7 jours
réponse technique en ligne 24/7
Contactez immédiatement notre équipe d'ingénieurs pour obtenir une solution de traitement de surface personnalisée !
