Comment choisir la bonne vanne à pointeau en acier inoxydable

Comment choisir la bonne vanne à pointeau en acier inoxydable

Les vannes à pointeau en acier inoxydable sont des instruments de précision essentiels au contrôle du débit des fluides et des gaz dans un large éventail d'applications industrielles. Connues pour leur tige fine en forme d'aiguille permettant un étranglement précis, ces vannes sont particulièrement appréciées dans les systèmes exigeant une régulation précise du débit, comme dans les secteurs du pétrole et du gaz, de la chimie, de l'industrie pharmaceutique, des semi-conducteurs et de l'instrumentation. L'utilisation de l'acier inoxydable améliore leur durabilité, leur résistance à la corrosion et leur aptitude aux environnements difficiles, ce qui en fait un choix privilégié par rapport aux alternatives en laiton ou en plastique.

Choisir la bonne vanne à pointeau en acier inoxydable est crucial pour garantir l'efficacité, la sécurité et la longévité d'un système. Un mauvais choix peut entraîner des fuites, des chutes de pression, une contamination, voire une panne du système, engendrant des arrêts de production coûteux ou des risques pour la sécurité. Des facteurs tels que la qualité du matériau, la pression nominale, les exigences de débit et les conditions environnementales sont autant d'éléments à prendre en compte. Ce guide complet de 2 000 mots vous présente les points essentiels à considérer, les types de vannes, leurs applications et la procédure étape par étape pour choisir la vanne à pointeau en acier inoxydable idéale. Que vous soyez ingénieur concevant un nouveau système, responsable des achats à la recherche de composants ou technicien de maintenance modernisant un équipement, cet article vous apporte les informations nécessaires pour faire un choix éclairé.


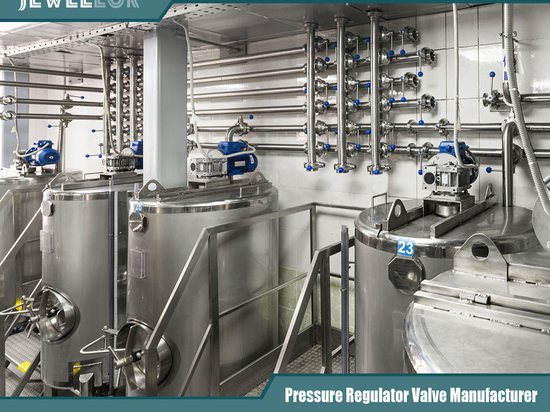

Fabricants de régulateurs de gaz spéciaux
Comprendre les vannes à pointeau en acier inoxydable

Une vanne à pointeau est un type de vanne de régulation de débit utilisant une longue aiguille conique pour réguler le débit à travers un petit orifice. Le filetage fin de l'aiguille permet une ouverture et une fermeture progressives, offrant un contrôle précis du débit, notamment en cas de faible débit ou de haute pression. Les vannes à pointeau en acier inoxydable intègrent du corps, de la tige et des autres pièces en contact avec le fluide en acier inoxydable (généralement des nuances comme 316L ou 304), offrant une résistance supérieure à la corrosion, aux températures élevées et à l'exposition aux produits chimiques.



Pourquoi l'inox ?

Les propriétés de l'acier inoxydable le rendent idéal pour les vannes à pointeau :

Résistance à la corrosion : Les nuances comme le 316L contiennent du molybdène, ce qui améliore la résistance à la corrosion par piqûres et par crevasses causées par les chlorures ou les acides.
Durabilité : Résiste à des pressions allant jusqu'à 10,000 196 psi et à des températures de -450 °C à XNUMX °C, selon la conception.
Hygiénique : les surfaces non poreuses réduisent les risques de contamination, essentiels pour les produits pharmaceutiques et la transformation des aliments.
Résistance : La résistance élevée à la traction garantit la fiabilité dans les applications exigeantes.
Comparé au laiton (qui peut se corroder dans des environnements agressifs) ou au plastique (limité aux basses pressions), l'acier inoxydable offre longévité et polyvalence, mais à un coût plus élevé.



Comment fonctionnent les vannes à pointeau

La tige de la vanne, finement filetée, déplace l'aiguille vers l'intérieur ou l'extérieur du siège, ajustant ainsi la taille de l'orifice. Cela permet un contrôle linéaire du débit, ce qui rend les vannes à pointeau idéales pour l'étranglement, le dosage ou l'échantillonnage. Elles ne sont généralement pas utilisées pour l'arrêt, car l'aiguille peut endommager le siège à long terme en cas de serrage excessif.



Types de vannes à pointeau en acier inoxydable

Les vannes à pointeau en acier inoxydable sont disponibles en plusieurs configurations, chacune adaptée à des applications spécifiques. Comprendre ces types permet de choisir la vanne la plus adaptée.

Vannes à aiguille droite
Description : La tige et le corps sont alignés en ligne droite, offrant un contrôle simple du débit.
Caractéristiques : Conception compacte, installation facile, adaptée aux débits faibles à moyens.
Applications : Lignes d'instrumentation, échantillonnage de gaz et configurations de laboratoire.
Exemple : SS-1RS4 de Swagelok, évalué à 5,000 XNUMX psi.
Vannes à aiguille d'angle
Description : L'entrée et la sortie sont à un angle de 90 degrés, ce qui permet des changements de direction d'écoulement.
Caractéristiques : Réduit la complexité de la tuyauterie, idéal pour les espaces restreints.
Applications : Systèmes hydrauliques, traitement chimique et instruments montés sur panneau.
Exemple : Série V de Parker, avec acier inoxydable 316 pour les milieux corrosifs.
Vannes à pointeau multi-ports
Description : Dispose de plusieurs ports pour détourner ou mélanger les flux.
Caractéristiques : Polyvalent, avec des options pour des configurations à 2 voies, 3 voies ou plus.
Applications : Instruments d'analyse, systèmes d'échantillonnage et contrôle de processus.
Exemple : la série 3700 de HOKE, conçue pour les applications de haute pureté.
Robinets à pointeau en stock
Description : Usiné à partir d'une seule barre d'acier inoxydable pour une résistance accrue.
Caractéristiques : Étanchéité, capacité haute pression.
Applications : Pétrole et gaz, produits pétrochimiques et hydraulique haute pression.
Exemple : la série 2070 de Noshok, conçue pour 10,000 XNUMX psi.
Vannes à pointeau à soufflet
Description : Incorporer un joint à soufflet pour isoler la tige du fluide de traitement.
Caractéristiques : Zéro émission, adapté aux gaz dangereux ou toxiques.
Applications : Semi-conducteurs, produits pharmaceutiques et systèmes sous vide.
Exemple : les modèles à soufflet de Tescom pour les gaz UHP.
Vannes à pointeau forgées
Description : Forgé en acier inoxydable pour une résistance supérieure à la pression et à la résistance à la pression.
Caractéristiques : Capot intégral, haute intégrité dans des conditions extrêmes.
Applications : Plateformes pétrolières offshore, usines chimiques et production d'électricité.
Exemple : série 30VM d'Autoclave Engineers, conçue pour 30,000 XNUMX psi.
Chaque type répond à des exigences opérationnelles uniques, du débit de précision dans les laboratoires au contrôle haute pression dans les environnements industriels.



Applications des vannes à pointeau en acier inoxydable

Les vannes à pointeau en acier inoxydable sont utilisées dans toutes les industries pour leur précision et leur robustesse :

PETROLE ET GAZ
Utilisés pour l'échantillonnage, les tests de pression et le contrôle du débit dans les têtes de puits, les pipelines et les raffineries. Leur résistance à la corrosion permet de gérer les gaz acides et les conditions offshore.
Industrie chimique
Régule les fluides corrosifs comme les acides ou les solvants dans les réacteurs et les lignes de transfert, où l'acier inoxydable 316L empêche la dégradation.
Pharmaceutiques
Assurez un débit précis dans les systèmes stériles pour l'administration de gaz ou de fluides, avec des surfaces électropolies réduisant les risques de contamination.
Semi-conducteurs
Contrôlez les gaz UHP comme le silane ou l'azote dans les processus de fabrication, où une génération minimale de particules est essentielle.
Instrumentation et laboratoires
Utilisé dans les équipements analytiques tels que les chromatographes pour un dosage précis du gaz, bénéficiant du contrôle fin de la vanne.
Aérospatiale et défense
Gérer les fluides hydrauliques ou les gaz dans les systèmes aéronautiques, où la capacité à haute pression et la fiabilité sont essentielles.
Traitement de l’eau
Régule les produits chimiques dans les systèmes de dosage, avec de l'acier inoxydable résistant à l'eau chlorée.
Ces applications mettent en évidence la polyvalence de la vanne dans des environnements exigeants.



Principales caractéristiques des vannes à pointeau en acier inoxydable

Lors de l'évaluation des vannes à pointeau en acier inoxydable, tenez compte de ces caractéristiques pour des performances optimales :

Catégorie de matériel
316L pour les environnements corrosifs ; 304 pour une utilisation générale ; alliages exotiques comme Hastelloy pour les produits chimiques extrêmes.
Pression nominale
De 100 psi pour les systèmes basse pression à 10,000 XNUMX psi ou plus pour les applications haute pression.
Précision du contrôle de débit
Le filetage fin permet des réglages par incréments de 0.001 pouce, idéal pour l'étranglement.
Options d'étanchéité
Métal sur métal pour les températures élevées ; sièges souples (par exemple, PTFE) pour une performance étanche.
Terminer les connexions
Fileté (NPT), à compression (par exemple, Swagelok) ou à bride pour une intégration facile.
Conception de la tige
Les tiges non rotatives réduisent l'usure ; les tiges montantes indiquent la position.
Type de capot
Capot union pour un entretien facile ; capot intégral pour la compacité.
Des dispositifs de sécurité
Poignées de verrouillage pour éviter toute altération ; joints à soufflet pour fluides dangereux.
Ces caractéristiques garantissent que la vanne répond à des exigences opérationnelles et de sécurité spécifiques.



Comment choisir la bonne vanne à pointeau en acier inoxydable

Choisir la bonne vanne à pointeau en acier inoxydable implique une approche systématique pour adapter ses spécifications aux besoins de votre système. Suivez ces étapes :

Étape 1 : Définir les exigences de l’application

Type de fluide : Indiquez si le fluide est gazeux, liquide, corrosif ou UHP. Pour les fluides corrosifs, choisissez l'acier inoxydable 316L ; pour les fluides UHP, optez pour des versions électropolies.
Débit : Calculez le Cv (coefficient de débit) requis pour les besoins de débit de votre système.
Pression et température : Déterminez la pression de fonctionnement maximale (par exemple, 5,000 300 psi) et la température (par exemple, XNUMX °C).
Environnement : Tenez compte de facteurs tels que l’humidité, les produits chimiques ou les conditions de salle blanche.
Conseil : consultez les tableaux de compatibilité des fluides de fabricants tels que Parker ou Swagelok.

Étape 2 : Sélectionnez le type de vanne

Droit pour les lignes simples ; coudé pour un gain de place ; multi-port pour l'échantillonnage.
Conseil : utilisez des barres pour les hautes pressions et des soufflets pour les gaz toxiques.
3 : Choisir les matériaux

Corps et tige : 316L pour la résistance à la corrosion ; 304 pour une utilisation générale.
Joints : PTFE pour produits chimiques ; Viton pour huiles ; métal pour hautes températures.
Conseil : vérifiez la conformité NACE pour les applications de gaz acide.
4 : Déterminer la taille et les connexions

Taille de la vanne : correspond au diamètre du tuyau (par exemple, 1/4 pouce pour l'instrumentation).
Raccords : NPT pour filetage ; compression pour étanchéité.
Conseil : les raccords à compression comme Swagelok réduisent les fuites dans les systèmes à fortes vibrations.
5 : Évaluer les spécifications de performance

Pression nominale : Assurez-vous qu'elle dépasse la pression maximale admissible du système.
Précision du débit : recherchez un Cv faible (par exemple, 0.0004–0.5) pour un contrôle précis.
Taux de fuite : visez un taux de fuite d'hélium de 10^-9 cc/sec pour l'UHP.
Conseil : vérifiez la stabilité de la chute de pression (chute de pression sous le débit).
6 : Tenir compte de la sécurité et de la conformité

Certifications : ASME, ISO, PED ou NACE.
Caractéristiques : Poignées verrouillables, conceptions anti-effraction.
Conseil : pour les zones dangereuses, choisissez des vannes certifiées ATEX.
7 : Tenez compte du coût et de la maintenance

TCO : équilibrez le coût initial avec la longévité et la maintenance.
Entretien : Choisissez des vannes avec sièges remplaçables pour des réparations faciles.
Conseil : l’acier inoxydable réduit les coûts à long terme dans les environnements corrosifs.
8 : Consultez les fabricants ou les fournisseurs

Demandez des échantillons ou des fiches techniques.
Conseil : Associez-vous à des fournisseurs comme Grainger ou MSC Industrial pour des conseils personnalisés.
Entretien et bonnes pratiques pour les vannes à pointeau en acier inoxydable

Un bon entretien garantit longévité et performances :

Inspection régulière : vérifiez les fuites, l’usure de la tige ou la corrosion.
Nettoyage : Rincer avec des solvants compatibles ; utiliser un nettoyage par ultrasons pour UHP.
Lubrification : Appliquez un lubrifiant de qualité alimentaire sur les tiges si nécessaire.
Étalonnage : tester périodiquement le contrôle du débit.
Stockage : Conserver dans des endroits secs et propres pour éviter toute contamination.
Meilleures pratiques : éviter de trop serrer ; utiliser dans des supports compatibles ; suivre les directives du fabricant.


Principaux fabricants de vannes à pointeau en acier inoxydable

Plusieurs entreprises excellent dans la production de vannes à pointeau en acier inoxydable de haute qualité :

Swagelok
Présentation : Un leader mondial basé dans l'Ohio, aux États-Unis, connu pour ses solutions de systèmes fluides.
Produits clés : Série SS-1RS, évaluée à 5,000 XNUMX psi, avec mesure précise.
Points forts : Raccords à compression, options UHP, support étendu.
Parker Hannifin
Présentation : Une entreprise américaine spécialisée dans les technologies de mouvement et de contrôle.
Produits clés : Série V, avec acier inoxydable 316 pour milieux corrosifs.
Points forts : Conceptions haute pression, personnalisation, distribution mondiale.
HOKE
Présentation : Fait partie de Circor International, se concentrant sur les vannes d'instrumentation.
Produits clés : Vannes à barre série 3700, pour des pressions jusqu'à 6,000 XNUMX psi.
Points forts : Construction forgée, options multi-ports.
Noshok
Présentation : Un fabricant américain de vannes et de manomètres.
Produits clés : vannes à pointeau forgées série 2070, évaluées à 10,000 XNUMX psi.
Points forts : Abordable, durable, avec options de jauge.
Tescom (Emerson)
Présentation : Une division d’Emerson, spécialisée dans les régulateurs et vannes de précision.
Produits clés : Vannes à pointeau à soufflet pour UHP et gaz dangereux.
Points forts : Conceptions de haute pureté, expertise technique.
Ingénieurs en autoclaves (Parker)
Présentation : Spécialisé dans les équipements haute pression.
Produits clés : série 30VM, pour des pressions jusqu'à 30,000 XNUMX psi.
Points forts : Capacité de pression extrême, acier inoxydable forgé.
Ces fabricants proposent des solutions fiables et innovantes pour diverses applications.



Tendances émergentes en matière de vannes à pointeau en acier inoxydable

L’industrie des vannes à pointeau évolue :

Vannes intelligentes : vannes compatibles IoT avec capteurs pour une surveillance en temps réel.
UHP Focus : 316L électropoli pour les besoins des semi-conducteurs et de l'industrie pharmaceutique.
Matériaux durables : alliages respectueux de l’environnement et conceptions à faibles émissions.
Conceptions compactes : vannes plus petites pour les systèmes à espace restreint.
Personnalisation : impression 3D pour vannes sur mesure.
Ces tendances améliorent la précision, la sécurité et la durabilité.



Considérations pratiques relatives à l'utilisation des vannes à pointeau en acier inoxydable

Pour optimiser les performances :

Installation : Assurez-vous d'une orientation correcte (par exemple, verticale pour le flux de gaz).
Fonctionnement : Évitez de trop serrer pour éviter d'endommager le siège.
Compatibilité : Vérifier les réactions des fluides avec l'acier inoxydable.
Entretien : Prévoyez des inspections et des nettoyages réguliers.
Études de cas

Raffinerie de pétrole (États-Unis) : les vannes SS-1RS de Swagelok ont ​​permis un contrôle précis dans une conduite haute pression, réduisant les fuites de 90 %.
Laboratoire pharmaceutique (Allemagne) : les vannes à soufflet de Tescom ont assuré la distribution de gaz UHP, conformément aux normes de la FDA.
Semiconductor Fab (Taïwan) : les vannes de la série V de Parker ont minimisé la contamination dans les lignes de silane, améliorant ainsi le rendement.

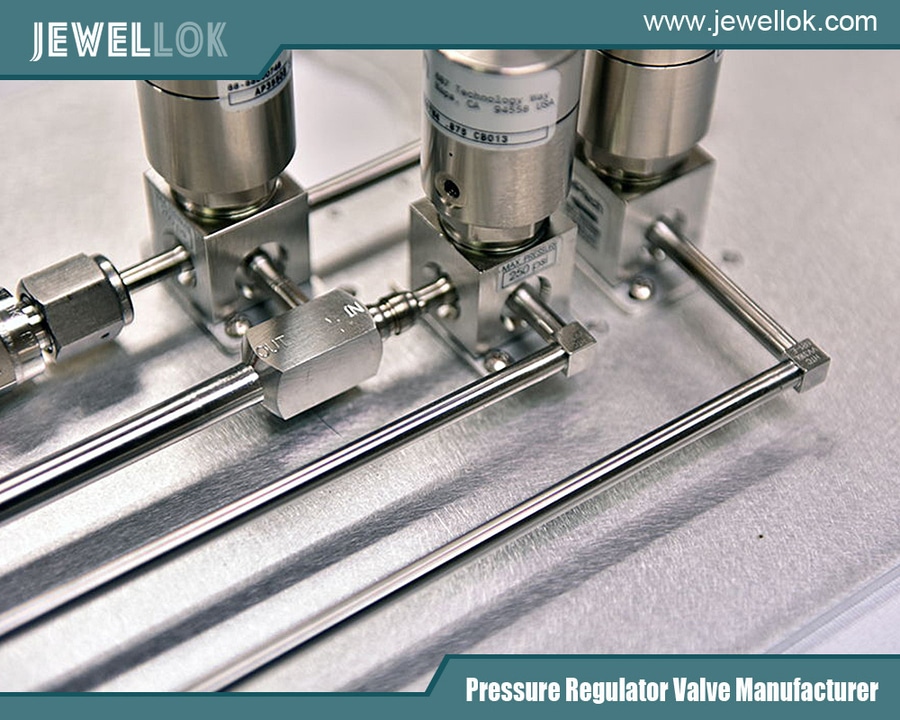

Fabricants de régulateurs de gaz spéciaux
Conclusion

Les vannes à pointeau en acier inoxydable sont essentielles pour un contrôle précis du débit dans les environnements haute pression et corrosifs. En comprenant leurs types, leurs caractéristiques et leurs critères de sélection, vous pouvez choisir la vanne adaptée à votre application. Des fabricants leaders comme Swagelok, Parker et Tescom proposent des solutions innovantes, gages de qualité et d'assistance. Alors que les tendances telles que les vannes intelligentes et le développement durable façonnent l'avenir, ces vannes continueront d'améliorer l'efficacité et la sécurité. Investissez dès aujourd'hui dans une vanne à pointeau en acier inoxydable de haute qualité pour garantir la fiabilité de vos systèmes, réduire les temps d'arrêt et optimiser la performance opérationnelle.

Pour en savoir plus sur la façon de choisir la vanne à aiguille en acier inoxydable adaptée, vous pouvez consulter le site de Jewellok : https://www.jewellok.com/.
