À propos du principe de fonctionnement et des nombreuses applications des électrovannes à gaz

À propos du principe de fonctionnement et des nombreuses applications des électrovannes à gaz

Dans le domaine des systèmes de contrôle des fluides, les électrovannes à gaz jouent un rôle essentiel pour garantir la sécurité, l'efficacité et la précision. Ces dispositifs électromécaniques sont conçus pour contrôler le débit des gaz dans diverses applications industrielles, commerciales et résidentielles. De la régulation de l'alimentation en combustible dans les systèmes de chauffage à la gestion du débit de gaz dans les procédés industriels, les électrovannes à gaz sont des composants indispensables qui allient fiabilité et automatisation. Cet article explore en détail le fonctionnement des électrovannes à gaz , en abordant leurs principes de fonctionnement, leurs différents types, leurs applications, leurs avantages, ainsi que les critères de sélection et de maintenance.


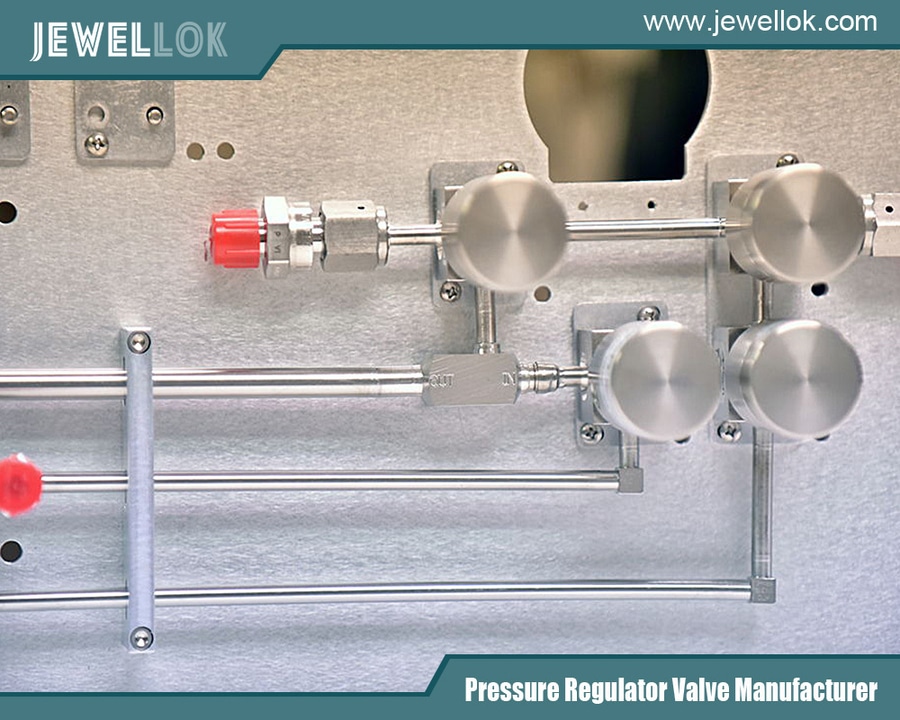

Systèmes et composants de contrôle des fluides semi-conducteurs
Qu'est-ce qu'une électrovanne à gaz ?

Une électrovanne à gaz est un dispositif électromécanique qui contrôle le débit de gaz dans une canalisation ou un système. Elle fonctionne grâce à une bobine électromagnétique qui, lorsqu'elle est alimentée, actionne un piston ou une armature pour ouvrir ou fermer la vanne, autorisant ou interrompant ainsi le débit de gaz. Ces vannes sont largement utilisées dans les systèmes nécessitant un contrôle précis, tels que les canalisations de gaz naturel, les systèmes au propane, les unités CVC et les brûleurs à gaz industriels.

La fonction principale d'une électrovanne gaz est de contrôler automatiquement et à distance le débit de gaz, garantissant ainsi la sécurité en évitant les fuites et en permettant une coupure rapide en cas d'urgence. Contrairement aux vannes manuelles, les électrovannes peuvent être intégrées à des systèmes automatisés, ce qui les rend idéales pour les applications où la réactivité en temps réel et la fiabilité sont essentielles.



Fonctionnement des électrovannes à gaz

Le fonctionnement d'une électrovanne à gaz repose sur les principes de l'électromagnétisme. La vanne est composée de plusieurs éléments clés :

Bobine solénoïde : bobine électromagnétique qui génère un champ magnétique lorsqu'un courant électrique la traverse.
Piston ou armature : composant mobile qui réagit au champ magnétique, ouvrant ou fermant la vanne.
Corps de vanne : Le boîtier qui contient le trajet d'écoulement du gaz et le mécanisme d'étanchéité.
Joints et diaphragmes : Composants qui assurent une étanchéité parfaite pour éviter les fuites de gaz.
Lorsque la bobine de l'électrovanne est alimentée, elle crée un champ magnétique qui tire ou pousse le piston, ouvrant ainsi la vanne et permettant au gaz de circuler. Lorsque la bobine est désexcitée, un ressort ou la pression du gaz ramène le piston à sa position initiale, fermant la vanne et interrompant le débit. Ce mécanisme marche/arrêt rapide rend les électrovannes à gaz très efficaces pour les applications nécessitant un contrôle précis.

Les électrovannes à gaz sont généralement classées comme normalement fermées (NF) ou normalement ouvertes (NO) :

Normalement fermé (NF) : la vanne reste fermée lorsqu'elle est hors tension et ne s'ouvre que lorsque le solénoïde est alimenté. Ce type de vanne est le plus courant pour les applications critiques pour la sécurité, car il empêche le débit de gaz en cas de panne de courant.
Normalement ouvert (NO) : la vanne reste ouverte lorsqu'elle est hors tension et se ferme lorsque le solénoïde est alimenté. Ce type est utilisé dans les applications où un débit de gaz continu est souhaité, sauf interruption active.


Types d'électrovannes à gaz

Les électrovannes à gaz sont disponibles en plusieurs modèles pour répondre à différentes applications. Les principaux types sont :

Électrovannes à action directe
Ces vannes s'ouvrent ou se ferment uniquement grâce à la force électromagnétique du solénoïde. Simples, fiables et adaptées aux applications basse pression, elles sont idéales pour les petits systèmes, comme les appareils à gaz résidentiels, grâce à leur compacité et à leur temps de réponse rapide.
Électrovannes pilotées
Les vannes pilotées utilisent la pression du gaz pour faciliter leur ouverture ou leur fermeture. Une petite vanne pilote contrôle le débit de gaz vers une membrane ou un piston, qui ouvre ou ferme ensuite la vanne principale. Ces vannes sont adaptées aux applications à haute pression ou à haut débit, comme les gazoducs industriels, car leur fonctionnement nécessite moins d'énergie électrique.
Électrovannes à deux voies
Les vannes à deux voies possèdent une entrée et une sortie, ce qui les rend idéales pour un contrôle simple du débit de gaz. Elles sont couramment utilisées dans des applications telles que les brûleurs à gaz et les systèmes de chauffage.
Électrovannes à trois voies
Les vannes trois voies possèdent trois orifices et servent à dévier le flux de gaz entre deux voies différentes ou à mélanger des gaz provenant de deux sources. Ces vannes sont souvent utilisées dans des systèmes complexes nécessitant un contrôle précis du sens d'écoulement, comme les systèmes CVC ou les procédés industriels.
Électrovannes proportionnelles
Contrairement aux électrovannes tout ou rien classiques, les vannes proportionnelles peuvent moduler le débit de gaz en faisant varier l'alimentation électrique du solénoïde. Cela permet un contrôle précis du débit de gaz, ce qui les rend idéales pour des applications telles que le mélange de gaz ou le contrôle de la combustion.


Applications des électrovannes à gaz

Les électrovannes à gaz sont utilisées dans un large éventail de secteurs et d'applications grâce à leur polyvalence et leur fiabilité. Parmi les applications clés, on peut citer :

Processus industriels
Dans des secteurs comme le pétrole et le gaz, la chimie et l'agroalimentaire, les électrovannes à gaz régulent le débit de gaz comme l'azote, l'oxygène ou le gaz naturel. Elles sont utilisées dans des procédés tels que la purge de gaz, le contrôle des brûleurs et la régulation de pression.
Systèmes de chauffage
Les électrovannes à gaz sont des composants essentiels des systèmes de chauffage résidentiels et commerciaux, notamment des chaudières, des fourneaux et des chauffe-eau. Elles contrôlent l'alimentation en gaz naturel ou en propane du brûleur, garantissant ainsi un fonctionnement sûr et efficace.
Systèmes HVAC
Dans les systèmes de chauffage, de ventilation et de climatisation (CVC), les électrovannes à gaz gèrent le flux de réfrigérants ou de gaz combustibles, contribuant ainsi au contrôle de la température et à l'efficacité énergétique.
Matériel médical et de laboratoire
En milieu médical et en laboratoire, les électrovannes à gaz servent à réguler le débit de gaz comme l'oxygène, le dioxyde de carbone ou les gaz anesthésiques. Leur précision et leur fiabilité sont essentielles à la sécurité des patients et à l'exactitude des expériences.
Automobile et transport
Dans les applications automobiles, les électrovannes à gaz régulent le débit de carburant des véhicules fonctionnant au gaz naturel comprimé (GNC) ou au gaz de pétrole liquéfié (GPL). Elles sont également utilisées dans les systèmes de contrôle des émissions pour gérer les gaz d'échappement.
Systèmes de sécurité
Les électrovannes à gaz font partie intégrante des systèmes de sécurité, tels que les systèmes de détection et d'arrêt des fuites de gaz. En cas de fuite ou de dysfonctionnement du système, la vanne se ferme automatiquement pour empêcher toute fuite de gaz dangereux.


Avantages des électrovannes à gaz

Les électrovannes à gaz offrent plusieurs avantages qui en font un choix privilégié dans de nombreuses applications :

Automatisation et contrôle à distance : Les électrovannes peuvent être intégrées dans des systèmes automatisés, permettant un fonctionnement à distance et un contrôle précis via des signaux électriques.
Temps de réponse rapide : ces vannes s'ouvrent et se ferment rapidement, ce qui les rend idéales pour les applications nécessitant un arrêt rapide ou un réglage du débit.
Sécurité : Les électrovannes normalement fermées améliorent la sécurité en arrêtant automatiquement le débit de gaz en cas de panne de courant ou de défaillance du système.
Conception compacte : leur petite taille les rend adaptés aux applications avec un espace limité, comme les appareils résidentiels ou les équipements portables.
Efficacité énergétique : les électrovannes consomment une énergie minimale, en particulier les modèles pilotés, ce qui les rend rentables pour un fonctionnement continu.
Polyvalence : Disponibles dans divers matériaux, tailles et configurations, les électrovannes à gaz peuvent être adaptées à des gaz, des pressions et des conditions environnementales spécifiques.


Défis et considérations

Bien que les électrovannes à gaz soient très fiables, certains défis et considérations doivent être pris en compte lors de leur sélection et de leur utilisation :

Compatibilité des matériaux : Le matériau de la vanne doit être compatible avec le gaz contrôlé afin d'éviter toute corrosion ou dégradation. Par exemple, les vannes manipulant des gaz corrosifs comme l'ammoniac peuvent nécessiter de l'acier inoxydable ou des revêtements spéciaux.
Exigences de pression et de débit : La vanne doit être dimensionnée correctement pour gérer la pression et le débit du système. Des vannes sous-dimensionnées ou surdimensionnées peuvent entraîner des inefficacités ou des dysfonctionnements.
Alimentation électrique : Les électrovannes nécessitent une alimentation électrique stable pour fonctionner. Dans les zones où les coupures de courant sont fréquentes, des systèmes de secours ou des commandes manuelles peuvent être nécessaires.
Entretien : Un entretien régulier est essentiel pour assurer un bon fonctionnement, en particulier dans les environnements poussiéreux ou humides où les débris ou l'humidité peuvent affecter les performances.
Limitations de température : certaines électrovannes ont des limites de température et l'exposition à une chaleur ou un froid extrême peut affecter leurs performances ou leur durée de vie.


Sélection de la bonne électrovanne à gaz

Le choix de l'électrovanne à gaz appropriée pour une application spécifique nécessite un examen attentif de plusieurs facteurs :

Type de gaz : La vanne doit être compatible avec le gaz contrôlé, qu'il s'agisse de gaz naturel, de propane, d'oxygène ou d'un gaz corrosif.
Pression et débit : La vanne doit être dimensionnée pour répondre aux exigences de pression et de débit de fonctionnement du système.
Type de vanne : Choisissez entre des vannes à action directe, pilotées, à deux voies, à trois voies ou proportionnelles en fonction des besoins de l'application.
Conditions environnementales : Tenez compte de facteurs tels que la température, l’humidité et l’exposition à la poussière ou aux produits chimiques lors de la sélection des matériaux et des conceptions.
Spécifications électriques : Assurez-vous que les exigences de tension et d'alimentation de la vanne correspondent à la configuration électrique du système.
Certifications et normes : Pour les applications critiques en matière de sécurité, choisissez des vannes conformes aux normes de l'industrie, telles que celles établies par l'American National Standards Institute (ANSI) ou l'Organisation internationale de normalisation (ISO).


Entretien et dépannage

Pour garantir la longévité et la fiabilité des électrovannes à gaz, un entretien régulier est essentiel. Les principales pratiques d'entretien comprennent :

Inspection : Vérifiez régulièrement les signes d’usure, de corrosion ou de fuites dans le corps de la vanne et les joints.
Nettoyage : Éliminez les débris ou contaminants qui peuvent s'accumuler dans la vanne, en particulier dans les environnements poussiéreux.
Test : Testez périodiquement le fonctionnement de la vanne pour vous assurer qu'elle s'ouvre et se ferme correctement.
Lubrification : Le cas échéant, lubrifiez les pièces mobiles pour réduire la friction et l’usure.
Vérifications électriques : Vérifiez que la bobine du solénoïde et les connexions électriques fonctionnent correctement.
Les problèmes courants liés aux électrovannes à gaz incluent des défauts d'ouverture ou de fermeture, des fuites ou un fonctionnement irrégulier. Ces problèmes peuvent souvent être attribués à :

Problèmes d'alimentation : une tension insuffisante ou un câblage endommagé peut empêcher le solénoïde de fonctionner.
Blocages : Des débris ou des contaminants dans la vanne peuvent obstruer le trajet d'écoulement ou empêcher une étanchéité adéquate.
Composants usés : Au fil du temps, les joints, les diaphragmes ou les ressorts peuvent s'user et nécessiter un remplacement.
Défaillance de la bobine : une bobine solénoïde grillée ou endommagée peut rendre la vanne inutilisable.


Tendances futures des électrovannes à gaz

Les progrès technologiques stimulent l'innovation dans le domaine des électrovannes à gaz. Parmi les tendances émergentes, on peut citer :

Vannes intelligentes : l'intégration avec les systèmes IoT (Internet des objets) permet la surveillance à distance, le diagnostic et la maintenance prédictive des électrovannes.
Conceptions écoénergétiques : les vannes plus récentes sont conçues pour consommer moins d’énergie, réduisant ainsi les coûts d’exploitation et l’impact environnemental.
Miniaturisation : des électrovannes compactes sont développées pour des applications dans des appareils portables et des systèmes à espace restreint.
Matériaux améliorés : les progrès de la science des matériaux conduisent à des vannes capables de résister à des environnements plus difficiles et à des gaz plus corrosifs.

Systèmes et composants de contrôle des fluides semi-conducteurs
Conclusion

Les électrovannes gaz sont des composants essentiels dans de nombreuses applications, offrant un contrôle précis, une sécurité optimale et une automatisation optimale. Des procédés industriels aux systèmes de chauffage résidentiel, ces vannes assurent une gestion efficace et fiable du débit de gaz. En comprenant leurs principes de fonctionnement, leurs types, leurs applications et leurs exigences de maintenance, les utilisateurs peuvent choisir la vanne adaptée à leurs besoins et garantir des performances optimales. Grâce à l'évolution technologique, les électrovannes gaz deviennent plus intelligentes, plus performantes et plus polyvalentes, consolidant ainsi leur rôle d'outils indispensables dans les systèmes modernes de contrôle des fluides.
