Introduction

Face au renforcement des réglementations environnementales et à la prise de conscience accrue de la pollution atmosphérique, les secteurs industriel et maritime se tournent de plus en plus vers des technologies de traitement des gaz avancées pour réduire les émissions nocives. Deux systèmes clés dans ce domaine sont le système d'épuration des gaz d'échappement et l' enceinte de traitement des gaz de queue de l'épurateur . Ces technologies jouent un rôle essentiel dans l'élimination des polluants tels que les oxydes de soufre (SOx), les oxydes d'azote (NOx) et les particules fines des flux d'échappement, garantissant ainsi la conformité aux normes internationales, notamment celles établies par l'Organisation maritime internationale (OMI) et les agences de protection de l'environnement.

Les systèmes d'épuration des gaz d'échappement, souvent appelés simplement « laveurs », sont largement déployés dans les navires, les centrales électriques et les installations industrielles pour « laver » les gaz d'échappement, neutraliser les composants acides et capturer les particules. Les armoires de traitement des gaz résiduaires constituent quant à elles une solution plus spécialisée et compacte pour le traitement des gaz résiduaires après épuration initiale, notamment dans les industries de haute technologie comme les semi-conducteurs ou le traitement chimique. Cet article examine les aspects techniques de ces deux systèmes, en explorant leur conception, leurs principes de fonctionnement, leurs applications, leurs avantages et leurs défis. La compréhension de ces technologies permet aux acteurs de mieux s'orienter vers des opérations durables.

La volonté mondiale d'améliorer la qualité de l'air a été amplifiée par des réglementations telles que le plafond de soufre de l'OMI pour 2020, qui limite la teneur en soufre des carburants marins à 0.5 % m/m en dehors des zones de contrôle des émissions (ZCE), contre 3.5 % auparavant. Les épurateurs permettent de se conformer à la réglementation sans avoir à recourir à des carburants à faible teneur en soufre, plus coûteux, ce qui permet aux exploitants d'économiser des millions de dollars par an. De même, les cabines de traitement des gaz résiduaires répondent à des besoins spécifiques en matière de gestion des gaz résiduaires, en intégrant l'épuration à des procédés supplémentaires comme l'oxydation ou la neutralisation dans une unité autonome.




Systèmes et composants de contrôle des fluides semi-conducteurs
Système d'épuration des gaz d'échappement : aperçu et conception

Un système d'épuration des gaz d'échappement est un dispositif de dépollution de l'air conçu pour éliminer les polluants gazeux et les particules des gaz d'échappement industriels ou marins. Son principe de base consiste à mettre les gaz d'échappement en contact avec un agent d'épuration – généralement de l'eau ou une solution chimique – pour absorber les contaminants ou réagir avec eux. Ce procédé, appelé épuration par voie humide, imite la capacité de la pluie naturelle à purifier l'atmosphère, mais à une échelle artificielle.



Types d'épurateurs de gaz d'échappement

Les épurateurs sont classés en fonction de leur mode de fonctionnement et de leur support :

Épurateurs humides : Ces épurateurs sont principalement utilisés dans les applications marines et utilisent un liquide (eau de mer ou eau douce) pour capter les polluants. Ils se subdivisent en :
– Systèmes en boucle ouverte : l’eau de mer est extraite de l’océan, pulvérisée dans le flux d’échappement et rejetée après traitement. L’alcalinité naturelle de l’eau de mer neutralise les SOx, formant ainsi des sulfates inoffensifs. Ces systèmes sont simples et économiques, mais leur utilisation est limitée dans les ports où les rejets sont interdits en raison des risques d’acidification des océans.
– Systèmes en circuit fermé : l'eau douce mélangée à des produits chimiques alcalins (par exemple, de l'hydroxyde de sodium) est recirculée. Seul un faible volume de purge est rejeté après traitement, ce qui minimise l'impact environnemental. Ces systèmes sont idéaux pour les zones sensibles, mais nécessitent le stockage des produits chimiques et la gestion des boues.
– Systèmes hybrides : ils combinent des fonctionnalités en boucle ouverte et fermée, offrant une flexibilité adaptée aux différentes zones réglementaires. Ils peuvent changer de mode en toute transparence, utilisant l'eau de mer en mer et l'eau douce dans les ports.
Épurateurs à sec : Moins courants en milieu marin, ils injectent des absorbants secs comme la chaux ou le bicarbonate de sodium dans les gaz d'échappement pour réagir avec les acides. Ils ne produisent pas d'eaux usées, mais génèrent des déchets solides et sont généralement utilisés dans les industries terrestres.
Dans les contextes marins, les épurateurs humides sont répandus, avec plus de 4,000 2023 installations d’ici 2020, conformément à la norme OMI XNUMX. Un système typique comprend une tour d’épuration (souvent dans l’entonnoir), des pompes, des capteurs pour la surveillance du pH et de la turbidité, et des réservoirs de boues.



Principe de fonctionnement

Le processus commence par l'entrée des gaz d'échappement dans la tour de lavage, où ils rencontrent un contre-courant de liquide de lavage. Dans une entrée de type Venturi, la vitesse des gaz augmente, améliorant ainsi le mélange. Les polluants comme les SOx se dissolvent dans le liquide, formant de l'acide sulfurique, neutralisé par des agents alcalins. Les particules sont capturées par impaction et diffusion.

Les principales réactions incluent :
– SO₂ + H₂O → H₂SO₃ (acide sulfureux)
– H₂SO₃ + Ca(OH)₂ → CaSO₃ + 2H₂O (neutralisation à la chaux)

L'efficacité de l'élimination des SOx dépasse 98 %, le pH (> 6.5), la teneur en hydrocarbures aromatiques polycycliques (HAP < 50 μg/L) et la turbidité des eaux de lavage étant surveillés. Les systèmes en circuit fermé recirculent 95 % de l'eau, réduisant ainsi le rejet à 0.1-0.3 m³/MWh.



Applications et avantages

Principalement utilisés dans le transport maritime pour se conformer à l'Annexe VI de la Convention MARPOL, les épurateurs permettent aux navires de brûler du fioul à haute teneur en soufre (HSFO) moins cher tout en respectant les limites d'émissions. Dans l'industrie, ils traitent les gaz de combustion des chaudières et des incinérateurs. Parmi leurs avantages :
– Économies de coûts : Amortissement en 2 à 5 ans pour les grands navires consommant plus de 50 tonnes de carburant par jour.
– Polyvalence : gère plusieurs moteurs grâce à des conceptions à entrées multiples.
– Avantages environnementaux : Réduit les SOx de 90 à 99 %, les NOx partiellement et les particules.

Cependant, des défis persistent : coûts d'installation élevés (2 à 5 millions de dollars par navire), encombrement réduit (perte pouvant atteindre 200 EVP sur les porte-conteneurs) et controverses sur les rejets en circuit ouvert, potentiellement nocifs pour la vie marine. Des études montrent que les eaux de lavage des épurateurs contiennent des métaux lourds et des HAP, ce qui a conduit à des interdictions dans des ports comme Singapour et Vancouver.



Cabine de traitement des gaz résiduels d'épurateur : traitement spécialisé des gaz résiduels

Alors que les systèmes de lavage des gaz d'échappement traitent les émissions primaires, les armoires de traitement des gaz résiduels s'attaquent à la « fin » du processus : les gaz résiduels qui échappent au lavage initial. Ces armoires sont des unités compactes et intégrées qui abritent des épurateurs, des pompes et des équipements auxiliaires pour l'élimination complète des polluants, souvent dans des environnements à espace restreint comme les usines de semi-conducteurs ou les raffineries.



Définition et conception

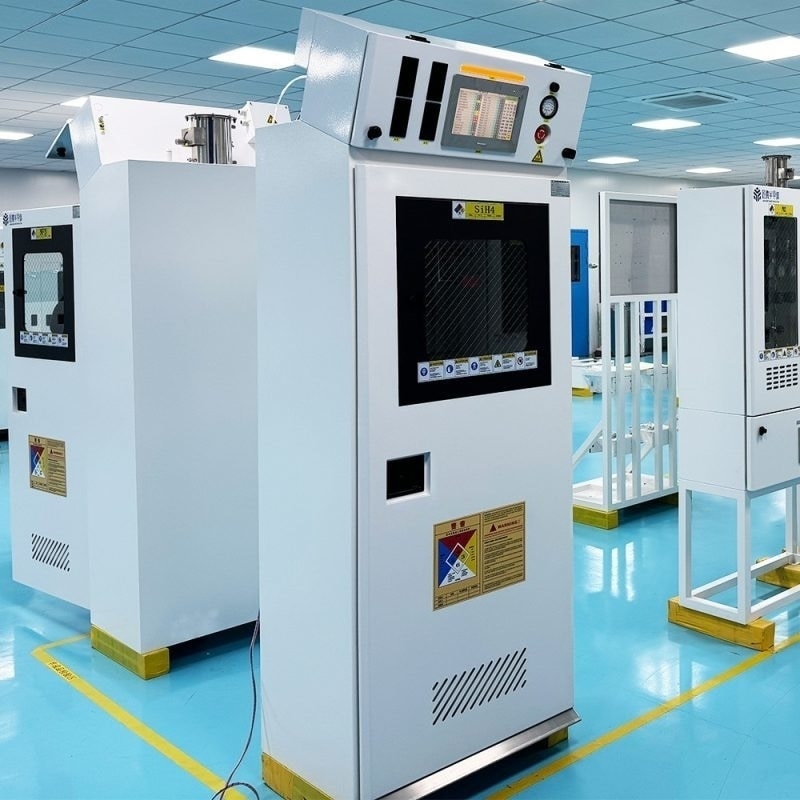

Une armoire de traitement des gaz résiduaires est une enceinte modulaire contenant un système d'épuration secondaire des gaz résiduaires issus des procédés en amont, tels que les unités de récupération du soufre (URS) ou les épurateurs primaires. Les gaz résiduaires désignent les gaz d'échappement à faible concentration (par exemple, < 1 % de SO₂) après traitement initial, qui nécessitent encore un affinage pour respecter des normes d'émission strictes (par exemple, < 50 ppm de SO₂).

Les caractéristiques de conception incluent :
– Composants intégrés : Une armoire (souvent en acier inoxydable ou en PRFV) abrite un épurateur humide, des pompes de recirculation, des unités de neutralisation et des filtres. Les dimensions sont compactes, permettant par exemple de l'intégrer dans des hottes de laboratoire pour des unités de 3 L.
– Média : Solutions caustiques (NaOH) pour l’absorption du SO₂, avec oxygénation pour convertir les sulfites en sulfates pour une évacuation en toute sécurité.
– Modes : Frottement souvent humide avec des lits compactés pour un meilleur contact, ou sec avec de l’alumine activée pour les odeurs.

Dans les usines de soufre, ces armoires contournent les SRU lors des arrêts, dirigeant le gaz vers les incinérateurs, puis épurant les charges de SO₂ jusqu'à 20 %. Des modèles avancés comme les systèmes DAS intègrent le traitement des gaz résiduaires avec des pompes dans une seule unité.



Principe de fonctionnement

Les gaz résiduaires pénètrent dans l'armoire après l'incinération ou le lavage primaire. Dans un système à base de soude caustique :
1. Le gaz entre en contact avec une solution de NaOH en recirculation dans une section d'épurateur, absorbant SO₂ : SO₂ + 2NaOH → Na₂SO₃ + H₂O.
2. L'oxygénation oxyde les sulfites : 2Na₂SO₃ + O₂ → 2Na₂SO₄.
3. Les effluents sont filtrés ou rejetés vers des stations d’épuration.

Pour les variantes à base d'amines dans les installations de plus grande taille, l'hydrogénation convertit les composés soufrés résiduels en H₂S pour leur capture. Le rendement atteint 99.9 % de récupération du soufre, un facteur crucial pour les usines traitant plus de 100 tonnes par jour.

La neutralisation maintient le pH entre 7 et 9, prévenant ainsi la corrosion. Les poussières et les boues sont filtrées, produisant des gâteaux de filtration destinés à l'élimination.



Applications et avantages

Couramment utilisé dans les raffineries pour les gaz résiduaires des SRU (augmentation de la récupération de 95-97 % à > 99 %), les gaz d'échappement des semi-conducteurs (élimination du TEOS ou du TiCl₄) et les stations d'épuration pour le contrôle des odeurs. En laboratoire, les unités 3L assurent la purification de l'air.

Avantages :
– Compacité : s’intègre dans les espaces restreints, réduisant ainsi l’encombrement.
– Rentable pour les petites et moyennes usines : dépenses d'investissement inférieures à celles des TGU complètes, bien que la consommation de soude caustique augmente les dépenses d'exploitation.
– Fiabilité : Permet le contournement de l’usine pendant la maintenance, garantissant ainsi un fonctionnement continu.

Les inconvénients incluent les coûts récurrents des produits chimiques et la gestion des déchets. Dans les scénarios à forte utilisation de produits caustiques, des unités de régénération peuvent être ajoutées.



Relation et comparaison entre les systèmes

Les systèmes d'épuration des gaz d'échappement et les armoires de traitement des gaz résiduaires sont complémentaires : les premiers traitent les émissions brutes, tandis que les secondes affinent les résidus. Dans une installation marine, un épurateur peut alimenter une armoire de traitement des gaz résiduaires pour un traitement final, bien que ces armoires soient plutôt destinées à un usage industriel.

| Aspect | Système d'épuration des gaz d'échappement | Armoire de traitement des gaz résiduaires de l'épurateur |
|————————-|———————————————-|———————————————|
| Fonction principale | Éliminer les SOx/NOx/particules des gaz d'échappement principaux | Traiter les gaz résiduaires à faible concentration après le lavage |
| Échelle | Grande (navires, usines) | Compacte (armoires pour laboratoires/industrie) |
| Milieu | Eau/produits chimiques (boucle ouverte/fermée) | Solutions caustiques/amines |
| Efficacité | Élimination des SOx de 90 à 99 % | Récupération du soufre de plus de 99 % |
| Applications | Transport maritime, centrales électriques | Raffineries, semi-conducteurs |
| Coût | Installation de 2 à 5 M$ | 5 100 à XNUMX XNUMX $ par unité |
| Défis | Réglementation des rejets, espace | Consommation de produits chimiques, élimination des déchets |

L'intégration améliore l'efficacité globale, par exemple dans les SRU où les épurateurs primaires alimentent les armoires.




Meilleurs fournisseurs de vannes à membrane en acier inoxydable
Conclusion

Les systèmes d'épuration des gaz d'échappement et les cabines de traitement des gaz résiduaires jouent un rôle essentiel dans la lutte contre la pollution atmosphérique, offrant des solutions évolutives pour divers secteurs. Face au durcissement des réglementations (par exemple, avec l'introduction de plafonds potentiels de NOx et d'obligations de rejet nul), des innovations telles que les membranes avancées ou les contrôles optimisés par l'IA feront évoluer ces technologies. Les exploitants doivent évaluer les avantages économiques et les impacts environnementaux afin de garantir un déploiement durable. Avec des réductions des émissions mondiales de SOx prévues à 77 % grâce aux épurateurs, ces systèmes sont non seulement conformes à la législation, mais préservent également la santé publique et les écosystèmes.
