Vanne à membrane en acier inoxydable : Guide complet de sa conception, de ses applications et de ses avantages

Vanne à membrane en acier inoxydable : Guide complet de sa conception, de ses applications et de ses avantages

Dans le domaine de la gestion des fluides industriels, les vannes jouent un rôle essentiel dans le contrôle des flux, garantissant précision, sécurité et efficacité dans tous les secteurs. Parmi la vaste gamme de vannes disponibles, la vanne à membrane en acier inoxydable se distingue par sa combinaison unique de résistance à la corrosion, de performances sanitaires et d'étanchéité fiable, ce qui la rend indispensable dans les industries où la pureté des fluides, la prévention de la contamination et la durabilité sont primordiales. De la fabrication pharmaceutique à la production de semi-conducteurs, en passant par l'agroalimentaire et le traitement des eaux usées, ce type de vanne est devenu un élément fondamental des systèmes modernes de gestion des fluides. Cet article explore les caractéristiques essentielles, les principes de fonctionnement, les applications et les bonnes pratiques des vannes à membrane en acier inoxydable, offrant ainsi une vision globale de leur rôle dans les opérations industrielles.


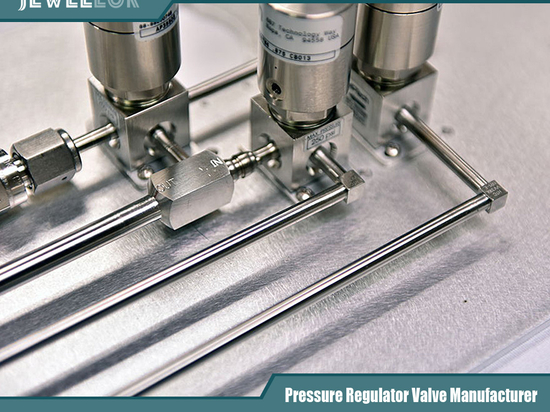

Régulateurs et vannes de pression d'hydrogène
1. Qu'est-ce qu'un Vanne à membrane en acier inoxydable?
Une vanne à membrane en acier inoxydable est un type de vanne à mouvement linéaire conçue pour contrôler, réguler ou interrompre le débit d'un fluide grâce à une membrane flexible servant d'élément d'étanchéité et d'actionnement principal. Contrairement aux vannes traditionnelles (robinets-vannes, robinets à soupape, etc.), où le fluide entre en contact avec des pièces mécaniques internes (tiges, presse-étoupes, etc.), la membrane de cette vanne agit comme une barrière physique. Elle isole la chambre de fluide (formée par la vanne en acier inoxydable, ou corps de vanne) du mécanisme d'actionnement externe de la vanne (volant, vérin pneumatique, moteur électrique, etc.).

La caractéristique principale de cette vanne est sa construction en acier inoxydable, généralement de qualité 304 ou 316L. Ce choix de matériau garantit une résistance exceptionnelle à la corrosion, à la rouille et à la dégradation chimique, tandis que la membrane (en élastomères ou en fluoropolymères) assure une étanchéité parfaite. L'ensemble de ces composants rend la vanne adaptée aux environnements de fluides agressifs et sanitaires.

2. Composants structurels et sélection des matériaux
Une vanne à membrane en acier inoxydable est composée de cinq composants clés, chacun conçu pour répondre à des exigences de performance spécifiques. Le choix des matériaux de chaque pièce a un impact direct sur la durabilité, la compatibilité et le domaine d'application de la vanne.

2.1 Composants principaux
Corps de vanne : Le boîtier principal qui contient le circuit de fluide. Il est généralement forgé ou moulé en acier inoxydable, avec des surfaces internes polies pour minimiser les turbulences du fluide et empêcher l’accumulation de résidus (essentiel pour les industries sanitaires).

Diaphragme : Élément essentiel de la valve, il assure l’étanchéité et la régulation du flux. C’est une membrane souple et élastique qui se déforme sous la pression pour ouvrir ou fermer la valve.

Couvercle de soupape (capot) : Il maintient le diaphragme en place et abrite le mécanisme d’actionnement. Fabriqué en acier inoxydable, il garantit la résistance à la corrosion et l’intégrité structurelle.

Mécanisme d'actionnement : Convertit une force extérieure en mouvement linéaire pour déformer le diaphragme. Les types courants comprennent les mécanismes manuels (volant), pneumatiques (vérin à air comprimé) et électriques (tige motorisée).

Siège de soupape : Pièce remplaçable située à l’intérieur de la soupape et assurant l’étanchéité avec le diaphragme. Il est souvent fabriqué en acier inoxydable ou en polymère résistant à l’usure (par exemple, PTFE) pour une durabilité accrue.

2.2 Choix des matériaux pour les pièces clés
Nuances d'acier inoxydable pour vannes :

Acier inoxydable 304 : Économique et offrant une bonne résistance aux acides et aux bases faibles, ainsi qu’à la corrosion atmosphérique. Idéal pour l’industrie agroalimentaire, le traitement général de l’eau et les applications avec des fluides non agressifs.

Acier inoxydable 316L : Contient du molybdène, ce qui renforce sa résistance à la corrosion induite par les chlorures (eau de mer, saumures, etc.) et les acides forts (acide sulfurique, par exemple). Privilégié dans les industries pharmaceutique, des semi-conducteurs et chimique.

Matériaux du diaphragme :

EPDM (éthylène-propylène-diène monomère) : Excellente résistance à l’ozone, à l’eau et aux produits chimiques doux ; économique. Convient aux systèmes de traitement de l’eau pour l’alimentation, les boissons et l’eau en général (température de fonctionnement : -40 °C à 120 °C).

PTFE (polytétrafluoroéthylène) : chimiquement inerte (résistant à la quasi-totalité des acides, bases et solvants) et résistant aux hautes températures (jusqu’à 260 °C). Utilisé dans les procédés chimiques agressifs et la fabrication de semi-conducteurs.

Caoutchouc fluorocarboné (FKM) : Résistance aux hautes températures (jusqu’à 200 °C) et bonne résistance chimique. Idéal pour les applications pétrolières et gazières et les fluides à haute température.

3. Principe de fonctionnement des vannes à membrane en acier inoxydable
Le fonctionnement d'une vanne à membrane en acier inoxydable repose sur la déformation élastique de la membrane, qui module le trajet d'écoulement entre l'entrée et la sortie de la vanne. Le processus varie légèrement selon le type d'actionnement, mais suit une logique fondamentale universelle :

3.1 Actionnement manuel (volant)
Fermeture de la vanne : En tournant le volant dans le sens horaire, on actionne une tige filetée vers le bas. Cette tige appuie contre le centre du diaphragme, le déformant et le plaquant fermement contre le siège de la vanne. Le passage du fluide est ainsi bloqué.

Ouverture de la soupape : Tourner le volant dans le sens antihoraire soulève la tige, ce qui relâche la pression sur la membrane. L’élasticité de la membrane lui permet de reprendre sa forme initiale, créant un espace entre la membrane et le siège de soupape. Le fluide s’écoule alors à travers la soupape.

3.2 Actionnement pneumatique/électrique
Pour les systèmes automatisés, des actionneurs pneumatiques ou électriques remplacent le volant :

Pneumatique : De l'air comprimé est fourni à un cylindre, qui pousse la tige vers le bas (fermeture de la vanne) ou la tire vers le haut (ouverture de la vanne) en fonction des signaux de pression d'air.

Électrique : Un moteur électrique actionne un mécanisme d’engrenages pour déplacer la tige de manière linéaire. Ce type offre un contrôle précis du débit et est idéal pour les systèmes télécommandés ou intégrés à un ordinateur.

L'un des principaux avantages de cette conception réside dans l'isolation complète du fluide : la membrane garantit l'absence de contact entre le fluide et les pièces d'actionnement de la vanne (tige, cylindre, moteur). Ceci prévient la contamination du fluide (critique pour les applications alimentaires et pharmaceutiques) et protège l'actionneur de la corrosion (essentielle en présence de produits chimiques agressifs).

4. Principaux avantages des vannes à membrane en acier inoxydable
Par rapport aux autres types de vannes (par exemple, les vannes à boisseau sphérique, les vannes à soupape), les vannes à membrane en acier inoxydable offrent des avantages uniques qui les rendent préférées pour les applications à forte demande :

4.1 Résistance supérieure à la corrosion
La vanne en acier inoxydable (304 ou 316L) et les membranes résistantes aux produits chimiques (PTFE, FKM) résistent aux environnements difficiles, notamment aux acides, aux alcalis, aux sels et à l'humidité. Cela prolonge la durée de vie de la vanne et réduit les coûts de maintenance.

4.2 Fonctionnement hygiénique et sans contamination
Les surfaces internes lisses et polies de la vanne en acier inoxydable (sans aspérités ni zones mortes) et la fonction d'isolation du diaphragme empêchent l'accumulation de résidus de fluide et la contamination croisée. Ceci répond aux normes industrielles strictes telles que les BPF (Bonnes Pratiques de Fabrication) pour les produits pharmaceutiques et les réglementations de la FDA (Food and Drug Administration) pour les produits alimentaires et les boissons.

4.3 Étanchéité étanche
La membrane assure une étanchéité parfaite contre le siège de la vanne, éliminant ainsi les fuites externes (risquant de nuire à l'environnement) et internes (compromettant le contrôle du débit). Ceci est essentiel pour la manipulation de fluides toxiques, inflammables ou de grande valeur.

4.4 Entretien facile
Contrairement aux vannes dont les pièces internes sont complexes (par exemple, les vannes à guillotine avec presse-étoupe), les vannes à membrane nécessitent un entretien minimal. La membrane est un composant remplaçable qui peut être remplacé sans démonter la vanne, ce qui permet de gagner du temps et de réduire les temps d'arrêt.

4.5 Contrôle de flux polyvalent
Les vannes à membrane offrent un débit linéaire, ce qui signifie que le débit est proportionnel au déplacement de la membrane. Cela permet une régulation précise du débit (par exemple, pour le dosage de produits chimiques ou le mélange de produits pharmaceutiques) ainsi qu'une fermeture tout ou rien.

5. Principaux domaines d'application
Les propriétés uniques des vannes à membrane en acier inoxydable les rendent indispensables dans de nombreux secteurs. Voici leurs utilisations les plus courantes :

5.1 Pharmaceutique et biotechnologie
Dans la fabrication pharmaceutique (par exemple, les produits injectables, les vaccins) et la biotechnologie (par exemple, la culture cellulaire, la purification des protéines), l'hygiène et la stérilité sont primordiales. Les vannes à membrane en acier inoxydable (316L) avec membranes en PTFE ou EPDM sont conformes aux normes BPF, car leurs surfaces lisses sont faciles à stériliser (par vapeur en place, ou SIP) et empêchent la croissance microbienne. Elles sont utilisées pour contrôler le débit d'eau purifiée, de solution et de gaz stériles.

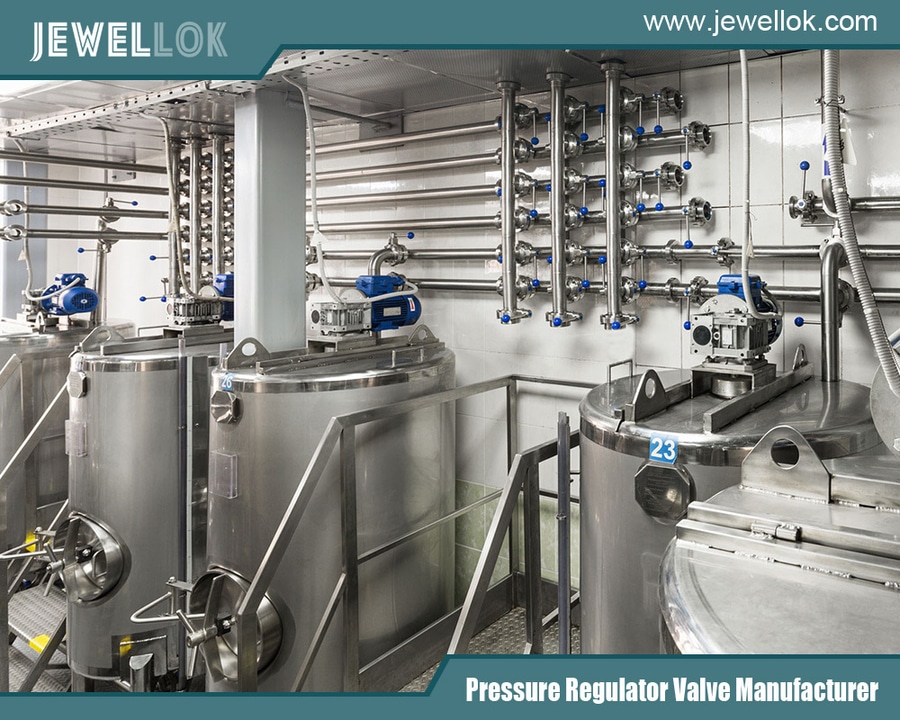

5.2 Aliments et boissons
Des produits laitiers (lait, yaourt) aux jus, en passant par la bière et les aliments transformés, les vannes à membrane en acier inoxydable préviennent la contamination et garantissent la sécurité des produits. La vanne en acier inoxydable 304 et les membranes en EPDM (approuvées par la FDA) sont non toxiques et résistantes aux agents nettoyants (par exemple, la soude caustique). Elles sont souvent utilisées dans les lignes de remplissage, les systèmes de nettoyage en place (NEP) et le dosage des ingrédients.

5.3 Traitement chimique
Les usines chimiques traitent des fluides agressifs tels que l'acide sulfurique, l'acide chlorhydrique et les solvants. Une vanne en acier inoxydable (316L) associée à des membranes en PTFE résiste aux attaques chimiques, tandis que la fonction d'isolation de la membrane protège les actionneurs de la corrosion. Ces vannes contrôlent le flux des matières premières, des produits intermédiaires et des déchets.

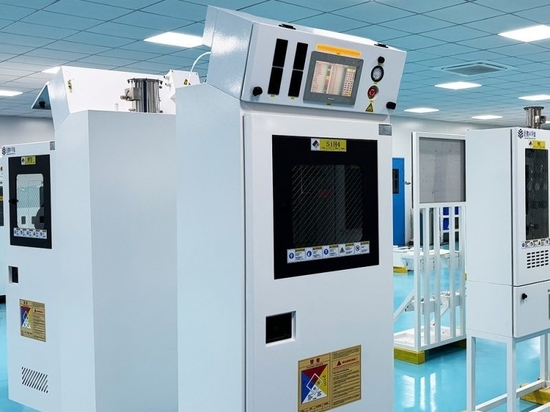

5.4 Fabrication de semi-conducteurs
La production de semi-conducteurs nécessite de l'eau ultra-pure (UPW) et des gaz spéciaux (par exemple, azote, argon) avec une contamination quasi nulle. Les vannes à membrane en acier inoxydable haute pureté (316L électropoli) avec membranes en PTFE minimisent la perte de particules et garantissent la pureté du fluide, essentielle pour prévenir les défauts des micropuces.

5.5 Traitement de l'eau et des eaux usées
Dans le traitement des eaux usées municipales ou l'épuration des eaux industrielles, les vannes à membrane en acier inoxydable résistent à la corrosion causée par l'eau chlorée, les eaux usées et les effluents industriels. Elles sont utilisées dans les systèmes de filtration, le dosage de produits chimiques (par exemple, l'ajout de chlore pour la désinfection) et le traitement des boues.

5.6 Énergie et puissance
Dans les centrales électriques (nucléaires, thermiques, etc.) et les installations pétrolières et gazières, les vannes à membrane en acier inoxydable contrôlent les fluides auxiliaires tels que l'eau de refroidissement, les lubrifiants et les additifs chimiques. Les membranes FKM haute température et la vanne en acier 316L résistent aux conditions de fonctionnement difficiles, garantissant des performances fiables.

6. Guide de sélection pour Vannes à membrane en acier inoxydable
Pour choisir la vanne à membrane en acier inoxydable qui vous convient, il est essentiel de prendre en compte les facteurs spécifiques à l'application afin de garantir des performances et une longévité optimales. Voici les principaux critères à prendre en compte :

6.1 Propriétés des fluides
Compatibilité chimique : Choisissez des matériaux adaptés à la vanne et au fluide. Par exemple, utilisez l’acier inoxydable 316L et le PTFE pour les acides forts ; l’acier inoxydable 304 et l’EPDM pour les produits chimiques doux ou l’eau.

Température du fluide : Assurez-vous que le matériau du diaphragme peut résister à la température de fonctionnement (par exemple, FKM pour >120 °C ; PTFE pour >150 °C).

Viscosité du fluide/teneur en solides : Pour les fluides visqueux (par exemple, les sirops) ou les fluides contenant de petites particules (par exemple, les boues), choisissez une vanne avec un passage d'écoulement plus large et un diaphragme durable (par exemple, FKM) pour éviter le colmatage ou l'usure.

6.2 Conditions de fonctionnement
Pression : Choisissez une vanne dont la pression de service maximale (PSM) est supérieure à la pression du système. La plupart des vannes à membrane industrielles supportent des pressions jusqu’à 10 bar, mais des modèles haute pression (jusqu’à 40 bar) sont disponibles pour des applications spécifiques.

Besoins en automatisation : Utiliser des vannes manuelles pour les tâches simples de marche/arrêt ; des vannes pneumatiques/électriques pour les systèmes automatisés (par exemple, les lignes de production nécessitant une commande à distance ou une intégration avec des automates programmables).

6.3 Normes de l'industrie
Industries sanitaires (Pharmaceutique/Alimentaire) : Choisissez des vannes avec certification GMP/FDA, surfaces internes électropolies (Ra ≤ 0.4 μm) et compatibilité CIP/SIP.

Industries chimiques/semi-conducteurs : Optez pour des vannes certifiées ISO 9001, des matériaux de haute pureté (par exemple, 316L électropoli) et des tests d'étanchéité (par exemple, ISO 5208).

6.4 Type de connexion
Sélectionnez une connexion qui correspond au pipeline :

À brides : Pour les canalisations de grand diamètre (≥ DN50) ou les systèmes à haute pression.

Fileté : Pour les canalisations de petit diamètre (≤ DN40) et les applications à basse pression.

Fixation par pince (Tri-Clamp) : Courante dans les industries sanitaires (pharmaceutique/alimentaire) pour un démontage et un nettoyage rapides et faciles.

7. Bonnes pratiques d'installation et de maintenance
Une installation et un entretien appropriés sont essentiels pour maximiser la durée de vie et les performances des vannes à membrane en acier inoxydable.

7.1 Conseils d'installation
Inspection avant installation : Vérifiez l’état de la vanne, du diaphragme et du siège de vanne. Assurez-vous que la vanne est propre (surtout pour les applications sanitaires) et compatible avec le fluide/la canalisation.

Respectez le sens d'écoulement : La plupart des vannes à membrane comportent un sens d'écoulement indiqué (par une flèche sur la vanne). Installer la vanne à l'envers peut entraîner une mauvaise étanchéité ou endommager la membrane.

Évitez le serrage excessif : lors du raccordement de vannes à brides ou filetées, utilisez une clé dynamométrique pour éviter un serrage excessif, qui pourrait déformer la vanne ou endommager le diaphragme.

Assainissement pour applications hygiéniques : Pour les applications pharmaceutiques/alimentaires, stériliser la vanne par SIP ou nettoyage chimique avant installation afin d'éliminer les contaminants.

7.2 Consignes d'entretien
Contrôles réguliers d'étanchéité : inspectez la vanne pour détecter les fuites externes (autour du chapeau ou des raccords) et les fuites internes (à l'aide d'un débitmètre ou d'un manomètre) tous les mois.

Remplacement de la membrane : Remplacez la membrane tous les 6 à 12 mois (ou au besoin) si des signes d’usure, de fissures ou de durcissement sont visibles. Utilisez uniquement des membranes approuvées par le fabricant pour garantir la compatibilité.

Lubrification : Pour les vannes manuelles ou électriques, lubrifiez les filetages de la tige et les engrenages d'actionnement tous les trimestres avec un lubrifiant de qualité alimentaire (pour les applications sanitaires) ou un lubrifiant industriel (pour les applications chimiques).

Nettoyage : Pour les vannes sanitaires, effectuez un nettoyage en place (NEP) régulier afin d’éliminer les résidus. Évitez d’utiliser des nettoyants abrasifs qui pourraient rayer la surface polie de la vanne.

8. Tendances du marché et innovations technologiques
Le marché mondial des vannes à membrane en acier inoxydable connaît une croissance constante, porté par la demande croissante des industries sanitaires (pharmaceutiques, agroalimentaires) et les avancées technologiques. Les principales tendances sont les suivantes :

8.1 Innovation matérielle
Membranes haute performance : De nouveaux matériaux comme les perfluoroélastomères (FFKM) offrent une résistance à la température encore plus élevée (jusqu'à 320 °C) et une inertie chimique, élargissant l'utilisation de la vanne dans des environnements extrêmes (par exemple, l'aérospatiale, le traitement chimique à haute température).

Aciers inoxydables avancés : Les aciers inoxydables duplex (par exemple, 2205) combinent une résistance élevée et une résistance à la corrosion, ce qui les rend adaptés aux installations pétrolières/gazières offshore et aux usines de dessalement.

8.2 Technologie de vanne intelligente
Les fabricants intègrent des capteurs (pression, température, débit) et une connectivité IoT aux vannes à membrane. Ces « vannes intelligentes » peuvent surveiller les performances en temps réel, détecter les fuites ou l'usure de la membrane et envoyer des alertes aux opérateurs, permettant ainsi une maintenance prédictive et réduisant les temps d'arrêt. Par exemple, dans les usines de semi-conducteurs, les vannes intelligentes surveillent les niveaux de particules dans l'eau ultrapure afin de prévenir les défauts des puces.

8.3 Miniaturisation
Pour les systèmes compacts (par exemple, les dispositifs de laboratoire sur puce, les équipements médicaux), des vannes à membrane miniaturisées en acier inoxydable (dont le diamètre peut atteindre DN2) sont en cours de développement. Ces vannes offrent un contrôle précis du débit dans un espace restreint, tout en conservant des propriétés sanitaires et de résistance à la corrosion.

8.4 Durabilité
Soucieux de leur responsabilité environnementale, les fabricants utilisent de l'acier inoxydable recyclable et développent des membranes plus faciles à recycler. De plus, les conceptions étanches réduisent le gaspillage de fluides, conformément aux objectifs mondiaux de développement durable.


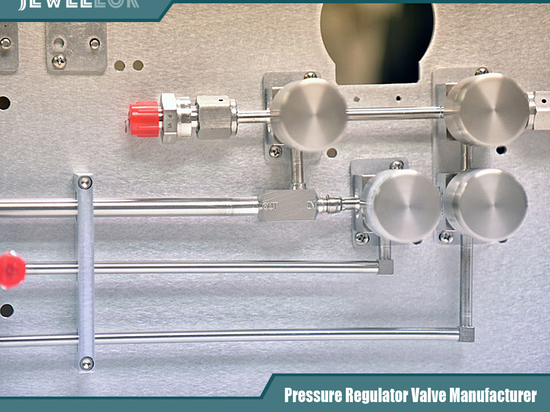

fabricant de réducteurs de pression de haute pureté en Chine
9. Conclusion
La vanne à membrane en acier inoxydable est un composant polyvalent, fiable et essentiel pour le contrôle des fluides industriels modernes. Sa combinaison unique de résistance à la corrosion, de performances sanitaires et d'étanchéité la rend irremplaçable dans les industries où précision, sécurité et pureté sont essentielles, de l'industrie pharmaceutique aux semi-conducteurs, en passant par l'agroalimentaire et la fabrication de produits chimiques.

Grâce aux progrès technologiques, les innovations en matière de matériaux (par exemple, les membranes FFKM), la surveillance intelligente et la miniaturisation élargiront encore les capacités de la vanne, lui permettant de répondre aux besoins changeants des industries du monde entier. En choisissant la vanne adaptée aux propriétés du fluide, aux conditions de fonctionnement et aux normes industrielles, et en suivant les meilleures pratiques d'installation et de maintenance, les entreprises peuvent garantir des systèmes de contrôle des fluides efficaces et durables.

En bref, la vanne à membrane en acier inoxydable est plus qu’une simple vanne : c’est la pierre angulaire d’opérations industrielles sûres, propres et efficaces.
