La recherche constante de dispositifs semi-conducteurs et de couches minces fonctionnelles plus petits, plus rapides et plus efficaces a fait du dépôt de couches atomiques (ALD) et du dépôt chimique en phase vapeur (CVD) des techniques de fabrication incontournables. Au cœur de nombreux procédés de dépôt de diélectriques à constante diélectrique élevée (par exemple, Al₂O₃), de barrières de diffusion et de semi-conducteurs nitrures III se trouve le précurseur organométallique triméthylaluminium (TMA). Cependant, la nature hautement réactive, pyrophorique et sensible à l'humidité du TMA pose des défis considérables pour son acheminement sûr et précis. Le collecteur de gaz – le réseau de vannes, de tuyaux, de régulateurs et de capteurs qui transporte le TMA de sa source à la chambre de réaction – n'est pas un simple système de tuyauterie ; c'est un sous-système critique dont la conception détermine la qualité du film, la reproductibilité du procédé et la sécurité d'exploitation. Cet article explore les principes d'ingénierie, les considérations relatives aux matériaux et les philosophies de conception essentiels à la construction de collecteurs de gaz de TMA de haute pureté répondant aux exigences rigoureuses des systèmes ALD et CVD modernes.

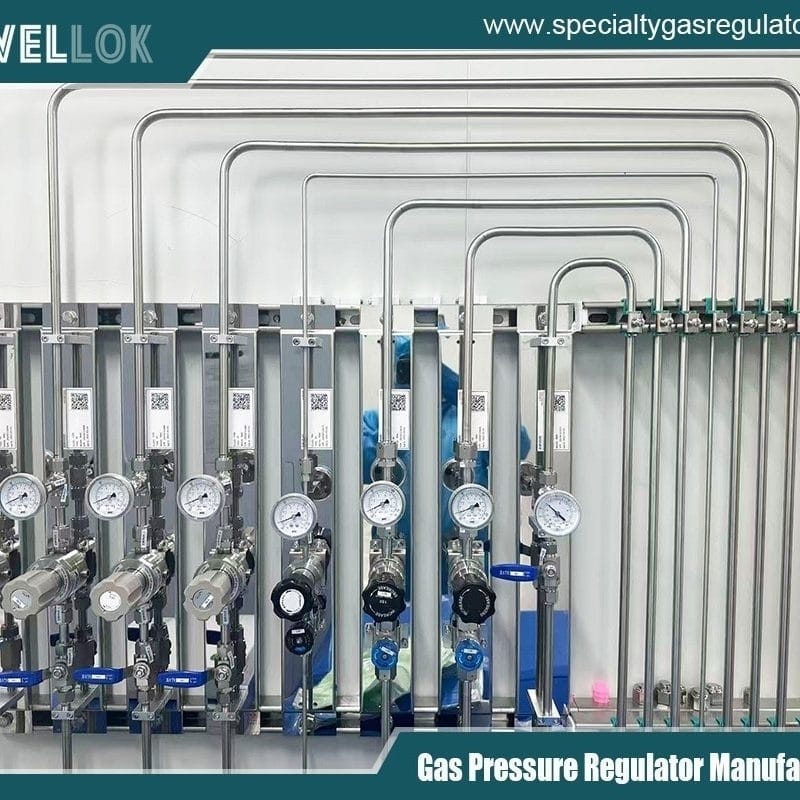

Fabricant de boîtes de distribution de vannes VMB en Chine
1. Le rôle central de la livraison des précurseurs

En ALD et CVD, la qualité du film déposé est intrinsèquement liée à l'introduction contrôlée des gaz précurseurs. L'ALD, reposant sur des réactions de surface auto-limitées, exige un dosage extrêmement précis et séquentiel des précurseurs. Le CVD, bien que fonctionnant souvent en flux continu, requiert une alimentation en vapeur stable, constante et exempte de contamination. Le TMA (Al(CH₃)₃), liquide à température ambiante et présentant une pression de vapeur élevée (environ 11 Torr à 20 °C), est un précurseur couramment utilisé pour les films contenant de l'aluminium. Sa forte réactivité le rend idéal pour les procédés à basse température, mais nécessite également un système d'alimentation capable de gérer sa propension à réagir avec l'oxygène, l'eau, voire avec lui-même (formation d'oligomères) en cas de mauvaise gestion.

Un collecteur mal conçu introduit des sources de contamination, de génération de particules, d'instabilité de pression et de conditions dangereuses. Les impuretés telles que l'oxygène ou l'eau entraînent la formation d'inclusions oxydées dans le film, dégradant ainsi ses propriétés électriques. Les contaminants résiduels ou « effets mémoire » des impulsions précédentes limitent la flexibilité et la pureté du procédé. Par conséquent, le collecteur de gaz TMA doit être conçu pour atteindre trois objectifs primordiaux : une pureté ultra-élevée, une distribution précise et une sécurité intrinsèque.

2. Principaux défis liés à la gestion des TMA

La conception pour TMA commence par la compréhension de sa relation conflictuelle avec l'environnement :

Pyrophoricité : le TMA s’enflamme spontanément au contact de l’air. L’ensemble du collecteur doit être purgé et maintenu sous atmosphère inerte (généralement N₂ ou Ar).

Sensibilité à l'humidité et à l'oxygène : ce produit réagit violemment avec l'eau (H₂O) et l'oxygène (O₂), produisant des particules d'alumine, du méthane et de la chaleur. Ces particules peuvent obstruer les canalisations, les vannes et les filtres, tandis que les réactions altèrent la stœchiométrie des précurseurs.

Formation d'adduits et oligomérisation : le TMA peut former des adduits acide-base de Lewis avec des éthers ou des amines et peut se dimériser/oligomériser, en particulier s'il est chauffé excessivement ou si des traces d'impuretés catalysent des réactions, modifiant ainsi sa pression de vapeur et sa cinétique de libération.

Nature « collante » : le TMA et ses produits de décomposition ont tendance à s'adsorber sur les surfaces, ce qui entraîne des effets de mémoire et de longs temps de pompage.

3. Philosophie de conception multiple : une approche systémique

Un collecteur de gaz TMA haute performance est conçu selon une philosophie holistique intégrant la science des matériaux, la dynamique des fluides et l'ingénierie du contrôle.

3.1. Choix des matériaux : le fondement de la pureté

Acier inoxydable 316L/316L VIM-VAR : Matériau standard. L’acier 316L offre une bonne résistance à la corrosion. Il doit impérativement être fondu par induction sous vide et refondu à l’arc sous vide (VIM-VAR) afin de réduire les impuretés et le dégazage. Les surfaces intérieures électropolies (EP) minimisent la surface de contact, réduisent les sites d’adsorption et améliorent l’élimination des particules.

Alliages haute performance : Pour une pureté ultime, les alliages de nickel comme l'Hastelloy C-22 offrent une résistance supérieure aux chlorures et aux sous-produits acides, bien qu'à un coût plus élevé.

Joints d'étanchéité : Les joints métalliques (raccords ConFlat® avec joints en cuivre ou en nickel) sont obligatoires pour tous les raccordements permanents ou semi-permanents. Pour les joints démontables, les perfluoroélastomères (par exemple, Kalrez®, Chemraz®) sont préférables aux fluoropolymères standards en raison de leur perméabilité extrêmement faible et de leur excellente résistance chimique aux composés organométalliques. Leur utilisation doit être réduite au minimum et, si possible, limitée aux zones chauffées non critiques.

Passivation : Tous les composants en contact avec le fluide doivent subir un processus de passivation rigoureux (généralement un traitement à l'acide nitrique) afin de former une couche d'oxyde de chrome stable et inerte sur l'acier inoxydable, empêchant ainsi les réactions catalytiques et la corrosion.

3.2. Composants clés et leurs fonctions

Récipient de précurseur (barboteur/réservoir) : Souvent un récipient chauffé en acier inoxydable. Nécessite un tube plongeur pour le barbotage du gaz vecteur et une ligne d’aspiration de vapeur séparée. Un contrôle précis de la température (±0.1 °C) est essentiel pour une pression de vapeur stable.

Vannes d'isolement : Les vannes à membrane sont la référence. Leur conception isole l'actionneur du gaz de procédé, assure un passage direct du fluide en position ouverte et garantit une étanchéité fiable et exempte de particules. L'actionnement pneumatique permet l'intégration avec l'automate programmable (PLC) du système.

Contrôle de flux : Pour le dépôt chimique en phase vapeur (CVD), on utilise des régulateurs de débit massique (MFC) avec une métallurgie et des traitements de surface compatibles avec le TMA. Pour le dépôt de couches atomiques (ALD), le dosage précis est souvent obtenu non pas par un MFC, mais par un dosage basé sur la pression. Ce procédé consiste à utiliser une vanne à commutation rapide pour remplir un « volume d’injection » ou une « ligne de dosage » à une pression prédéfinie, puis à injecter ce volume précis dans la chambre. Il requiert des vannes à réponse extrêmement rapide et des transducteurs de pression précis (manomètres capacitifs).

Régulation de pression et transducteurs : La pression en amont du barboteur est contrôlée par un régulateur de pression à joint métallique de haute pureté. La pression du procédé est surveillée par des manomètres capacitifs chauffés de type Baratron® afin d’éviter la condensation du TMA.

Filtres : Des filtres en métal fritté en ligne (par exemple, 0.1 µm) placés avant les composants critiques (MFC, vannes) et avant l'entrée de la chambre capturent les particules générées par les réactions ou en amont.

Conduites de purge et d'évacuation : Un réseau de purge multivoies dédié est indispensable. La conduite d'évacuation doit être raccordée à un système d'évacuation des gaz purifiés ou à une chambre de combustion/système de traitement des gaz pyrophoriques. Les vannes de purge doivent être à sécurité intégrée et se fermer automatiquement.

Chauffage : L’ensemble du collecteur, de la sortie du barboteur à l’entrée de la chambre, doit être chauffé par traçage et isolé à une température supérieure au point de condensation du TMA (généralement de 30 à 50 °C au-dessus de la température du barboteur). Cette condition est impérative pour éviter la formation de gouttelettes, les surpressions et un débit irrégulier.

3.3. Intégration et configuration

Réduction des volumes morts : La conception doit impérativement éliminer les zones mortes, les raccords en T inutilisés et les grands volumes où le TMA peut stagner, se décomposer ou provoquer des effets mémoire. Les circuits d’écoulement doivent être directs et optimisés.

Stratégie de purge : Une purge robuste en plusieurs étapes est essentielle. Elle comprend une purge de la ligne de traitement principale, une purge croisée distincte pour le volume de dose dans les configurations ALD et une purge du conteneur. Les cycles de purge doivent être conçus pour déplacer efficacement le TMA, et non simplement le diluer.

Dispositifs de sécurité : L’automate programmable doit être programmé avec des dispositifs de sécurité : surveillance de la pression du barboteur, surveillance de la température de toutes les zones chauffées, détection des fuites (souvent par des tests de montée en pression) et surveillance des gaz toxiques/combustibles dans l’échappement et l’armoire. Tout défaut doit déclencher un arrêt automatique, l’isolement de la source de TMA et le lancement d’une purge de sécurité.

4. Considérations avancées pour les systèmes de pointe

Optimisation des impulsions pour le dépôt de couches atomiques (ALD) : Pour l’ALD à haute vitesse (spatiale ou temporelle), la conception du collecteur privilégie une commutation ultrarapide. Ceci utilise des vannes piézoélectriques ou pneumatiques à haute vitesse, placées au plus près de la chambre, avec un volume minimal entre la vanne et le substrat. L’utilisation de deux (ou plusieurs) lignes de dose permet de remplir l’une pendant que l’autre injecte, augmentant ainsi la fréquence des impulsions.

Soufflement de vapeur vs. barbotage : Bien que le barbotage avec un gaz vecteur soit courant, le soutirage direct de vapeur (où le gaz vecteur contourne le liquide et se sature de vapeur dans l’espace de tête) peut être avantageux pour les précurseurs à très haute pression de vapeur comme le TMA, offrant un soutirage de vapeur plus stable et plus rapide sans pulvérisation de liquide.

Surveillance et diagnostic in situ : L’intégration d’analyseurs de gaz résiduels (AGR) à l’entrée ou à la sortie de la chambre permet de contrôler la forme des impulsions de TMA, de détecter les produits de décomposition et de vérifier la pureté. Les analyseurs de gaz laser fournissent des données de concentration en temps réel et spécifiques à chaque espèce pour une régulation par rétroaction.

Conception modulaire et facile d'entretien : les collecteurs doivent être conçus comme des éléments ou des panneaux modulaires facilement isolables, démontables pour l'entretien ou le remplacement, et pouvant être étuvés individuellement. Cela minimise les temps d'arrêt du système.

5. Intégration du protocole de sécurité

Le collecteur constitue la première ligne de défense en matière de sécurité des systèmes de gestion du trafic. Sa conception doit s'intégrer à des protocoles opérationnels stricts :

Contrôle d'étanchéité : Contrôle d'étanchéité à l'hélium obligatoire après installation ou toute opération de maintenance.

Cycles de purge appropriés : Établir et valider des cycles de purge complets avant d’ouvrir toute section à l’atmosphère.

Réduction des émissions des gaz d'échappement : s'assurer que la conduite d'échappement est raccordée à un épurateur humide ou à une unité de traitement thermique fonctionnant correctement et conçue pour les composés organométalliques.

Équipement de protection individuelle (EPI) : Utilisation de visières, de blouses de laboratoire ignifugées et de gants en caoutchouc butyle lors de la manipulation de conteneurs ou du raccordement de lignes.


régulateur de pression pour bouteille de CO2
6. Conclusion

Le collecteur de gaz TMA de haute pureté est un chef-d'œuvre d'ingénierie chimique de précision. Il transforme un liquide dangereux et réactif en un flux de réactif parfaitement contrôlé. Avec la miniaturisation des semi-conducteurs en dessous de 3 nm et l'émergence de nouvelles applications dans des domaines tels que l'électronique flexible, le photovoltaïque (couches de passivation, par exemple) et l'informatique quantique, les exigences en matière d'uniformité, de conformité et de qualité d'interface des films deviennent toujours plus extrêmes. L'évolution de la technologie des collecteurs – vers une commutation encore plus rapide, une intégration accrue avec les diagnostics en temps réel et une maintenance prédictive plus intelligente grâce aux algorithmes d'apprentissage automatique – restera un facteur clé de succès. Investir dans un système de distribution de TMA de haute pureté, conçu avec rigueur, n'est pas un coût accessoire ; c'est un investissement fondamental dans la capacité de traitement, le rendement et la sécurité, qui sous-tend directement le développement de la technologie des couches minces. Le collecteur, souvent dissimulé à l'intérieur de l'armoire électrique, est véritablement le lieu où la chimie de demain est initialement contenue et orchestrée avec précision.
