La recherche constante de dispositifs semi-conducteurs plus petits, plus puissants et plus efficaces exige une pureté et une précision sans précédent dans les procédés de fabrication. Au cœur de nombreux procédés avancés de dopage, de croissance épitaxiale et de dépôt de couches minces se trouve la phosphine (PH₃), un gaz précurseur hautement toxique, pyrophorique et critique. Son acheminement sûr, stable et exempt de contamination de la source de gaz à la chambre de traitement est primordial, une tâche principalement assurée par le régulateur de gaz. Cet article technique explore la conception spécifique, les défis opérationnels, la science des matériaux et les protocoles de sécurité rigoureux inhérents aux régulateurs de gaz PH₃ utilisés dans les systèmes d'alimentation en gaz de qualité électronique. Nous expliquons comment ces composants sont conçus pour maintenir une pureté ultra-élevée (UHP), garantir un contrôle constant de la pression et atténuer les risques extrêmes associés à la PH₃, préservant ainsi l'intégrité de la fabrication des semi-conducteurs.

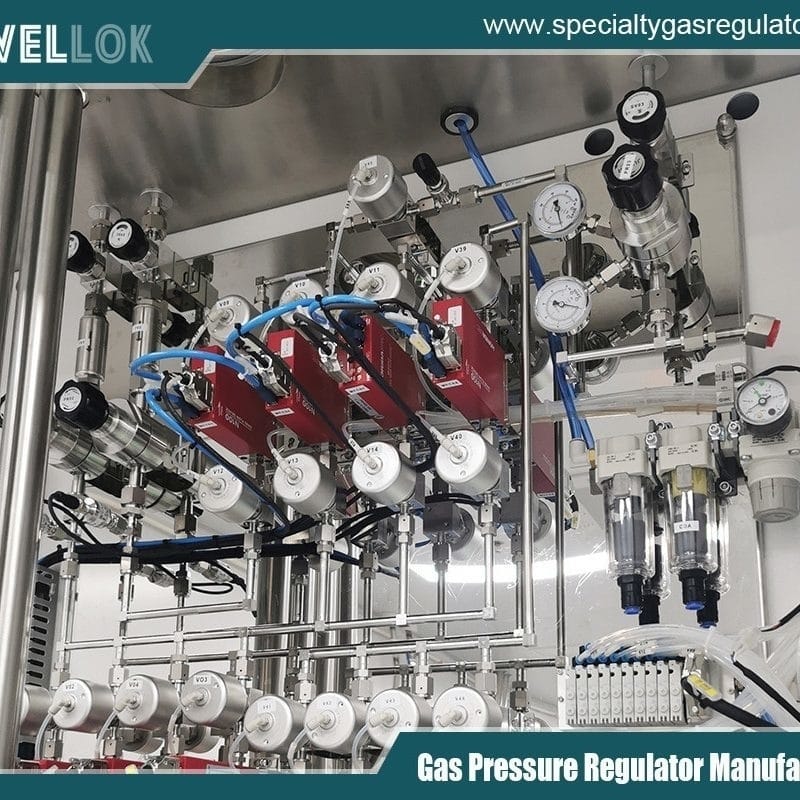

fabricants de collecteurs de commutation de bouteilles de gaz
Le rôle crucial du PH3 dans la fabrication des semi-conducteurs
La fabrication moderne de semi-conducteurs repose sur l'utilisation de gaz spéciaux pour modifier les propriétés électriques et structurales des plaquettes de silicium. Le PH3, source de phosphore, est indispensable au dopage de type n, à la formation de régions critiques dans les transistors et au dépôt de couches minces de silicium dopé au phosphore (par exemple, poly-Si, SiP) par dépôt chimique en phase vapeur (CVD) ou par dépôt de couches atomiques (ALD). Ces applications nécessitent l'acheminement du gaz à des pressions et des débits spécifiques et rigoureusement contrôlés, souvent en mode pulsé ou en régime permanent précis.
Toute déviation – fluctuation de pression, génération de particules ou contamination métallique – peut entraîner des variations de concentration du dopant, une non-uniformité du film ou une défaillance du dispositif, impactant directement le rendement et les performances. Le régulateur de gaz, placé entre la bouteille haute pression ou la source en vrac et la conduite de distribution, constitue le premier et le plus critique point de contrôle. Pour un gaz aussi dangereux et sensible que la phosphine, ce régulateur n'est pas un composant standard, mais un chef-d'œuvre d'ingénierie de précision et de conception de sécurité.



Propriétés uniques du PH3 et défis associés
La conception d'un régulateur pour PH3 commence par une compréhension approfondie de ses propriétés exigeantes :
Toxicité élevée : Le PH₃ a une limite d'exposition moyenne pondérée dans le temps (TWA) généralement inférieure à 0.1 ppm. Même des fuites minimes sont mortelles. Cela impose des exigences d'étanchéité beaucoup plus strictes que pour les gaz inertes.
Pyrophoricité : La phosphine peut s'enflammer spontanément dans l'air à des concentrations supérieures à sa limite inférieure d'inflammabilité (environ 1.8 %). Il est donc nécessaire de concevoir des installations empêchant toute entrée d'air et éliminant les sources d'inflammation.
Réactivité et décomposition : Le PH₃ peut se décomposer à haute température ou au contact de certains matériaux, formant des dépôts de phosphore solides. Ces dépôts peuvent obstruer les orifices, les ports et les vannes des régulateurs, entraînant des dysfonctionnements et la formation de particules dangereuses.
Exigences de pureté ultra-élevée : Le PH₃ de qualité électronique présente des niveaux de pureté spécifiés en parties par milliard (ppb) voire en parties par billion (ppt) pour les impuretés métalliques. Le régulateur ne doit ajouter aucun contaminant (ions métalliques, particules, humidité, hydrocarbures).
Corrosivité : Bien que moins corrosif que l'acide fluorhydrique, ses produits de décomposition et ses interactions potentielles avec l'humidité nécessitent une sélection rigoureuse des matériaux.


Philosophie de conception et caractéristiques clés de régulateurs de gaz PH3
L'objectif principal de cette conception est d'assurer un contrôle précis et stable de la pression de sortie tout en constituant une barrière absolue contre la contamination et les fuites. Ses principales caractéristiques sont les suivantes :
3.1. Sélection des matériaux et traitements de surface

Corps et composants internes : L'acier inoxydable 316L ou 316L VIM/VAR (fusion par induction sous vide/refusion à l'arc sous vide) de haute qualité est la norme pour son excellente résistance à la corrosion et ses faibles propriétés de dégazage. Pour les applications les plus critiques, on utilise des alliages de nickel ou des aciers spécialement passivés.
Finition de surface: Toutes les surfaces mouillées subissent un électropolissage poussé jusqu'à obtenir un fini miroir (par exemple, Ra < 10 µpouces). Ce procédé minimise la surface, réduisant ainsi les sites d'adsorption/désorption de l'humidité et des gaz, et empêche la formation de particules.
Diaphragme: L'élément central du capteur de pression est une membrane métallique soudée, généralement en acier inoxydable 316L ou en Hastelloy. Les membranes élastomères sont strictement interdites en raison des risques de perméation, de dégazage et de décomposition.
Scellés: Tous les joints statiques utilisent des joints métalliques (par exemple, ConFlat® avec des joints en cuivre ou en nickel) ou, si nécessaire, des joints toriques en perfluoroélastomère (FFKM) ultra-propres compatibles avec le PH₃. L'étanchéité dynamique est minimisée et, le cas échéant, fait appel à des systèmes à soufflets sophistiqués pour éliminer les fuites au niveau de la tige.
3.2. Contrôle des contaminations

Minimisation du volume mort : Les volumes internes sont conçus pour être extrêmement petits afin de faciliter une purge rapide et de réduire la quantité de gaz susceptible de se décomposer ou de rester piégée.
Gestion des particules : Les géométries internes sont optimisées afin d'éviter les zones de rétention. Les composants sont assemblés dans des salles blanches de classe ISO 4 (classe 10) ou supérieure, et les régulateurs sont emballés sous azote propre et sec.
Orifices de purge et de ventilation : Des orifices de purge stratégiquement placés permettent une purge complète du corps et de la cavité du régulateur avant et après intervention, empêchant tout contact avec l'air ou le pH₃ et éliminant tout produit de décomposition. Les orifices d'évacuation sont conçus pour une évacuation sécurisée vers un système d'épuration.
3.3. Contrôle de la pression et stabilité

À ressort contre à dôme : Pour les applications de haute précision, les régulateurs à piston sont souvent préférés aux régulateurs à ressort. Un gaz inerte et pur, appelé « gaz du dôme » (comme l’azote ou l’hélium), agit sur le diaphragme, assurant une pression de sortie plus stable, insensible à la chute de pression d’alimentation et aux variations de la constante de raideur du ressort. Ce système isole le mécanisme de régulation du gaz de procédé.
Caractéristiques de débit : Le régulateur est conçu pour fournir une capacité de débit suffisante (Cv) pour l'application tout en maintenant la stabilité à des débits très faibles, courants dans les procédés ALD et certains procédés CVD.


L'importance capitale des systèmes de sécurité
La sécurité n'est pas un ajout, mais un principe de conception intégré.
Intégrité des fuites : Tous les régulateurs sont soumis à un test d'étanchéité à l'hélium à 100 %, avec une sensibilité de 1 x 10⁻⁹ atm·cm³/s ou mieux. Ceci garantit l'absence de fuite d'hélium dans l'environnement.
Vannes d'isolement intégrées : De nombreux régulateurs de pH₃ font partie d'un module de type « tige de gaz » comprenant une vanne d'arrêt manuelle ou pneumatique en amont et une vanne d'arrêt en aval. Le régulateur lui-même peut être de type « à capot fermé », ce qui permet une isolation complète et un remplacement en toute sécurité.
Protection contre la surpression : Une soupape de sécurité dédiée, à disque de rupture ou à décharge de sûreté, est installée côté basse pression, raccordée à un système d'épuration des gaz toxiques épuisés, afin de protéger contre la surpression due à des blocages en aval ou à une défaillance du régulateur.
Compatibilité des matériaux : Tous les matériaux en contact avec le fluide sont rigoureusement testés pour leur compatibilité avec le PH₃ afin d'éviter toute décomposition catalytique ou corrosion.
Construction résistante au feu : Les composants sont conçus pour résister à une exposition au feu pendant une durée spécifiée afin d'éviter une défaillance catastrophique lors d'un incendie dans les installations.


Protocoles d'intégration et de gestion des systèmes
Le régulateur n'est qu'un maillon d'un système de distribution sûr. Une intégration correcte est essentielle :
Armoires à gaz : Les régulateurs de pH₃ sont logés dans des armoires à gaz renforcées et ventilées en continu, équipées de détecteurs de gaz toxiques (DGT) réglés pour déclencher une alarme à des valeurs inférieures à la moyenne pondérée dans le temps (MPT). Ces armoires sont dotées d'un système d'extinction automatique d'incendie et sont reliées à des systèmes de purge.
Procédures de purge : Des procédures de purge strictes en plusieurs étapes utilisant de l'azote sec et exempt d'oxygène sont obligatoires avant d'ouvrir une partie quelconque du système à l'atmosphère et avant d'introduire du PH₃.
Systèmes de réduction des émissions : Toutes les conduites d'échappement et de ventilation du régulateur et de l'armoire mènent directement à un épurateur de pH₃ dédié et à haute efficacité (utilisant généralement l'oxydation chimique ou la décomposition thermique) avant que tout effluent ne soit rejeté.
Procédures de remplacement : Les changements de bouteilles et de régulateurs suivent des permis de travail sécuritaires (PTS) détaillés et écrits, utilisant souvent des méthodes de double blocage et de purge ou de purge, avec un personnel portant un équipement de protection individuelle (EPI) approprié et avec une surveillance continue du gaz.


Tendances et développements futurs
À mesure que les nœuds de processus se réduisent et que de nouvelles architectures comme les transistors 3D NAND et Gate-All-Around (GAA) émergent, les exigences en matière d'approvisionnement en gaz s'intensifient :
Pureté supérieure : Des régulateurs permettant une génération de particules et une lixiviation d'impuretés métalliques encore plus faibles sont nécessaires.
Stabilité améliorée pour ALD/ALE : Temps de réponse plus rapides et contrôle de pression ultra-stable pour une délivrance d'impulsions inférieure à la seconde.
Surveillance intelligente : Intégration de capteurs de pression, de température et même de particules avec la communication numérique (Industrie 4.0) pour la maintenance prédictive, la surveillance de l'état de santé en temps réel et la traçabilité.
Méthodes de livraison alternatives : L'industrie explore des alternatives plus sûres, à source solide ou à bulles basse pression, aux bouteilles de PH₃ haute pression, ce qui nécessiterait des conceptions de régulateur et de vaporisateur entièrement nouvelles.

régulateurs de pression de gaz en acier inoxydable UHP 316L
Conclusion
Le Régulateur de gaz PH3 Dans un système de distribution de composants électroniques, un régulateur est un élément critique et sophistiqué, fonctionnant à la croisée de l'extrême précision et des risques extrêmes. Sa conception témoigne d'une maîtrise des sciences des matériaux de pointe, d'un usinage de précision et d'un engagement fondamental envers la sécurité. En garantissant une distribution stable, pure et contrôlée de ce précurseur indispensable mais dangereux, ces régulateurs spécialisés permettent directement la production des microcomposants électroniques de pointe qui alimentent le monde moderne. Leur évolution constante, guidée par les impératifs de pureté et de sécurité, restera essentielle à la progression de l'industrie des semi-conducteurs, conformément à la loi de Moore et au-delà.
