Introduction : Le rôle crucial de la régulation de la pression dans les environnements UHP
Dans le paysage industriel de pointe actuel – qui englobe les semi-conducteurs, le photovoltaïque et l'aérospatiale – l'intégrité des systèmes de distribution de gaz est primordiale. Au cœur de ces systèmes se trouve le régulateur de pression à membrane liée ultra-pure (UHP) . Avec la miniaturisation des composants à l'échelle inférieure à 5 nm, la marge d'erreur concernant la contamination des gaz, l'instabilité de la pression et les fuites devient infime.

Le régulateur de pression à membrane liée UHP n'est pas une simple vanne ; c'est un instrument de précision conçu pour assurer la liaison entre le stockage en vrac à haute pression et les chambres de process délicates. Cet article présente une analyse technique exhaustive de son architecture, du fonctionnement de sa membrane liée, des considérations liées aux matériaux et de son rôle essentiel dans les chaînes d'approvisionnement mondiales.

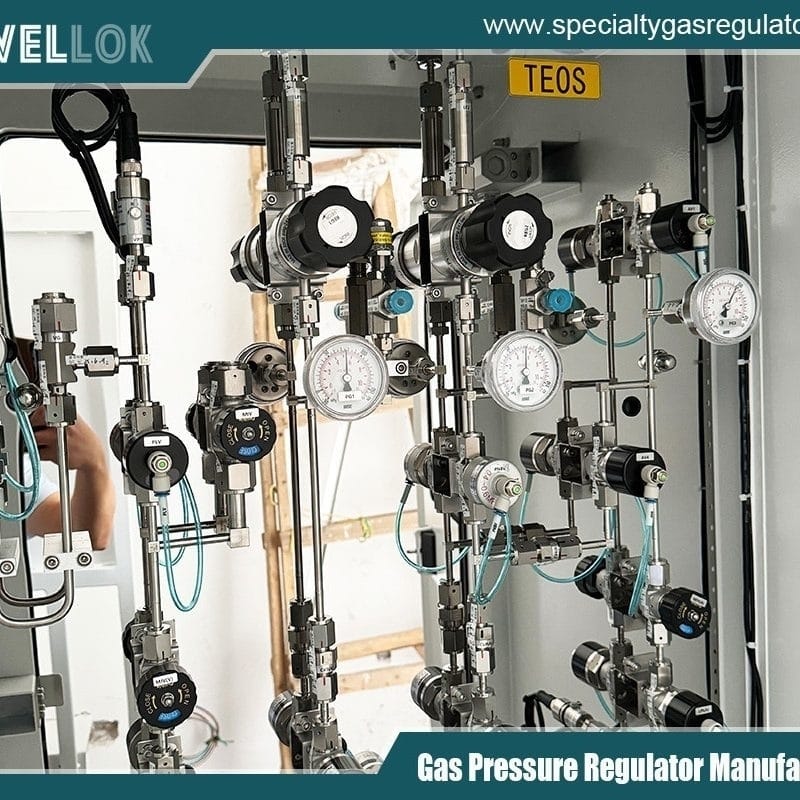

régulateurs de pression de gaz en acier inoxydable UHP 316L
Définition de l’architecture « à diaphragme lié »
Pour comprendre l'intérêt de la conception « liée », il faut d'abord comprendre les limites des régulateurs de pression classiques. Dans un régulateur conventionnel, le diaphragme et le clapet (le composant interne qui régule le débit) sont deux éléments distincts maintenus ensemble par la tension d'un ressort ou la pression d'un gaz.

Dans un régulateur de pression UHP à membrane liée , la membrane est reliée mécaniquement au clapet. Cette liaison mécanique garantit que lorsque la membrane se déplace vers le haut (suite à une baisse de pression en aval ou à un réglage manuel), elle tire physiquement le clapet en position ouverte. Inversement, lorsque le régulateur est fermé, la membrane plaque le clapet contre son siège.

2.1 Avantages de la liaison mécanique

Coupure positive :Les régulateurs classiques utilisent la force d'un ressort pour fermer le clapet. En cas de présence de particules ou de déformation du siège, l'étanchéité peut être compromise. La conception à ressort permet à l'utilisateur de plaquer manuellement le clapet contre son siège, garantissant ainsi une étanchéité parfaite même en présence de contaminants mineurs.
Manipulation des gaz dangereux :De nombreux procédés UHP impliquent des gaz pyrophoriques, toxiques ou corrosifs (par exemple, le silane, la phosphine, le chlorure d'hydrogène). Le diaphragme à liaison empêche le régulateur de se bloquer en position ouverte, évitant ainsi les fuites de gaz catastrophiques.
Réduction de l'hystérésis :La liaison directe réduit le « jeu » entre les composants, offrant une réponse plus linéaire et prévisible aux variations de pression.


Science des matériaux et intégrité des surfaces
Dans le monde de l'UHP, les surfaces « mouillées » — celles en contact avec le gaz — doivent être chimiquement inertes et physiquement lisses.

3.1 Acier inoxydable 316L et électropolissage

La norme industrielle pour le corps d'un régulateur de pression à membrane à liaison UHP est l'acier inoxydable 316L, souvent raffiné par des procédés de fusion simple ou double (VIM/VAR) afin de réduire les inclusions. Pour atteindre le statut UHP, ces corps subissent un électropolissage. Ce procédé électrochimique élimine les aspérités de la surface métallique à l'échelle microscopique, permettant d'obtenir un état de surface de 10 Ra ou moins. Ceci empêche l'humidité et les particules de se déposer en surface (dégazage).

3.2 Alliages exotiques pour services corrosifs

Pour des gaz comme le HCl anhydre ou le HBr, même l'acier inoxydable 316L peut être sujet à la corrosion par piqûres. Dans ce cas, la membrane, composant le plus sollicité, est généralement fabriquée à partir d'alliages à haute résistance tels que l'Hastelloy C-22 ou l'Elgiloy. Ces matériaux offrent une durée de vie en fatigue et une résistance aux attaques chimiques supérieures.



Indicateurs de performance : chute de pression, effet de la pression d’alimentation et intégrité des fuites
Lors de la spécification d'un régulateur de pression à membrane liée UHP , les ingénieurs se concentrent sur trois courbes de performance critiques.

4.1 Le phénomène de « l’affaissement »

La chute de pression correspond à la diminution de la pression de sortie lorsque le débit augmente. Un régulateur UHP de haute qualité est conçu avec une large membrane de détection afin de minimiser cet effet. La conception à membranes liées contribue au maintien d'un point de consigne stable malgré les variations de débit, ce qui est essentiel pour des procédés tels que le dépôt de couches atomiques (ALD).

4.2 Effet de la pression d'alimentation (SPE)

L'effet de pression de sortie (SPE) se produit lorsque la pression d'entrée (provenant d'une bouteille de gaz qui se vide) chute, entraînant une hausse de la pression de sortie. Grâce au mécanisme à membrane reliée qui offre un meilleur contrôle de la position du clapet, les fabricants peuvent optimiser la géométrie interne pour obtenir un SPE inférieur à 1 %. Ainsi, pour chaque baisse de pression de 100 PSI dans le réservoir, la pression de process ne fluctue que de 1 PSI.

4.3 Intégrité des fuites et dégazage

Les fuites dans un système UHP sont mesurées de deux manières :

Fuite interne :L'atmosphère s'infiltre dans le flux de gaz.
Fuite transversale au siège :Du gaz contourne le clapet lorsqu'il est fermé.
Les régulateurs de pression à membrane UHP sont testés pour détecter les fuites d'hélium à des débits aussi faibles que 1 x 10⁻⁹ atm cc/sec. Ce niveau d'intégrité est indispensable pour empêcher l'oxygène et l'humidité de pénétrer dans la conduite, ce qui oxyderait les plaquettes et ruinerait des lots de production entiers.


Profils d'application
5.1 Fabrication de semi-conducteurs (L’« usine »)

À l'intérieur de l'usine, ces régulateurs se trouvent dans les armoires à gaz et les boîtiers de distribution de vannes (VMB). Ils reçoivent le gaz haute pression de la sous-salle et le régulent avec précision pour alimenter les équipements. Le régulateur à membrane est privilégié car il supporte les cycles rapides requis par les outils modernes de lithographie et de gravure.

5.2 Laboratoires d'analyse et instrumentation

En chromatographie en phase gazeuse et en spectrométrie de masse, le bruit de fond de l'instrument est souvent déterminé par la stabilité du gaz vecteur. Un régulateur de pression à membrane ultra-haute pression assure la régulation de pression parfaitement linéaire requise pour détecter des concentrations d'impuretés de l'ordre du ppb (parties par milliard).



Meilleures pratiques d’installation et de maintenance
Pour maintenir le statut UHP d'un régulateur à membrane liée, des protocoles spécifiques doivent être suivis :

Purge :Avant l'installation, le système doit être purgé à l'azote ou à l'argon de haute pureté afin d'éliminer l'humidité atmosphérique.
Assemblage en salle blanche :Les régulateurs ne doivent être déballés et installés que dans un environnement de salle blanche de classe 100 (ISO 5) ou supérieure.
Soudage orbital :La plupart des régulateurs UHP sont équipés de raccords ou d'embouts de tube pour le soudage orbital. Ceci élimine le besoin de filetages, qui constituent une source importante de génération de particules.


Tendances futures : Intégration numérique et miniaturisation
Avec la transition de l'industrie vers l'« Industrie 4.0 », on observe l'émergence de régulateurs de pression à membrane liée UHP « intelligents ». Ces unités intègrent des transducteurs de pression et une connectivité IoT, permettant aux responsables de production de surveiller en temps réel la consommation de gaz et l'état du régulateur. Par ailleurs, face à la raréfaction de l'espace dans les salles blanches, des « mini-régulateurs » offrant la même fiabilité à membrane liée sont développés pour s'intégrer dans des espaces plus restreints.


Régulateur spécialisé à deux étages en acier inoxydable de haute pureté
Conclusion
Le régulateur de pression à membrane liée UHP est un modèle d'ingénierie mécanique. Alliant la sécurité d'une liaison mécanique à la pureté d'alliages exotiques électropolis, il permet la production des microprocesseurs qui alimentent notre monde moderne. Pour les ingénieurs et les responsables des achats, le choix du régulateur adéquat – en tenant compte de la chute de pression, de la compatibilité des matériaux et des taux de fuite – n'est pas qu'un simple choix technique, mais une exigence fondamentale pour une performance optimale en environnements de haute pureté.

Pour en savoir plus sur l'analyse technique des régulateurs de pression à membrane à liaison UHP dans les systèmes de distribution de gaz avancés, vous pouvez consulter le site de Jewellok à l' adresse https://www.specialtygasregulator.com/product-category/ultra-high-purity-diaphragm-valves/ pour plus d'informations.
